Stihl BG KM 46067405000 [9/20] Комплектация устройства монтаж комбинированного инструмента

BG-KM

pyccкий

ПРЕДУПРЕЖДЕНИЕ

В отношении использования хомута

(ограничителя шага) следовать

инструкциям в руководстве по

эксплуатации устройства.

N Форсунку одеть на

воздуходувную трубку до цапфы

– для фиксации повернуть вправо

до упора

ПРЕДУПРЕЖДЕНИЕ

Устройство эксплуатируйте только

при полностью монтированной

воздуходувной трубке – опасность

травмы!

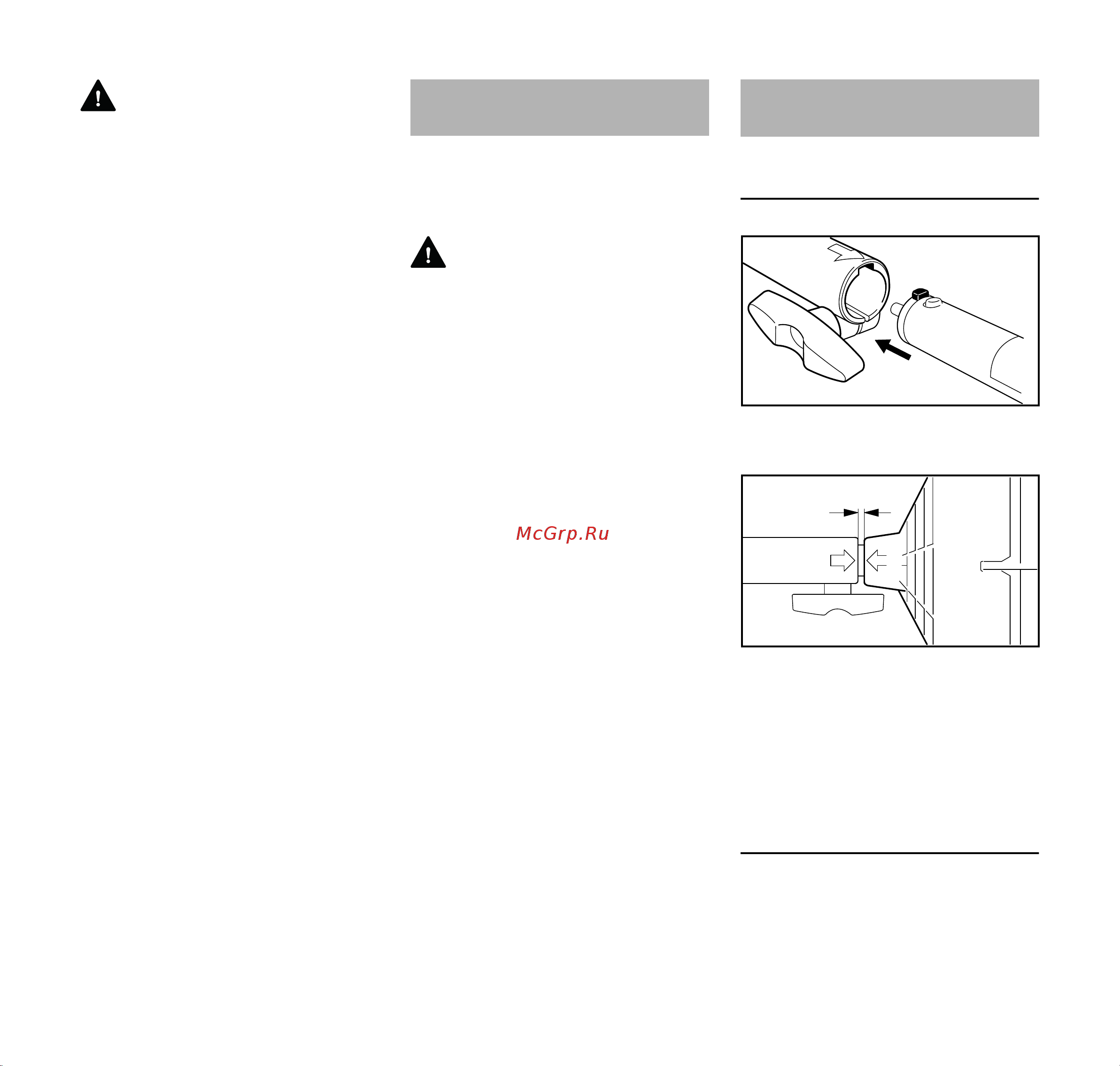

Монтаж комбинированного

инструмента

N Цапфу (1) на штоке ввести до

упора в паз (2) муфты сцепления

При правильной установке защитная

решётка (3) должна соединяться с

муфтой сцепления (зазор A максимум

5 мм).

N Болт с закруткой (4) плотно

затянуть

Монтировать комбинированный

инструмент

N Комбинированный инструмент

демонтировать в обратном

порядке

Комплектация устройства Монтаж комбинированного

инструмента

002BA329 KN

548BA008 KN
