Stihl KM 56 R-CE [12/36] Монтаж круговой рукоятки

KM 56 R, KM 56 RC

pyccкий

При поставке нового устройства

круговая рукоятка уже монтирована

на устройстве.

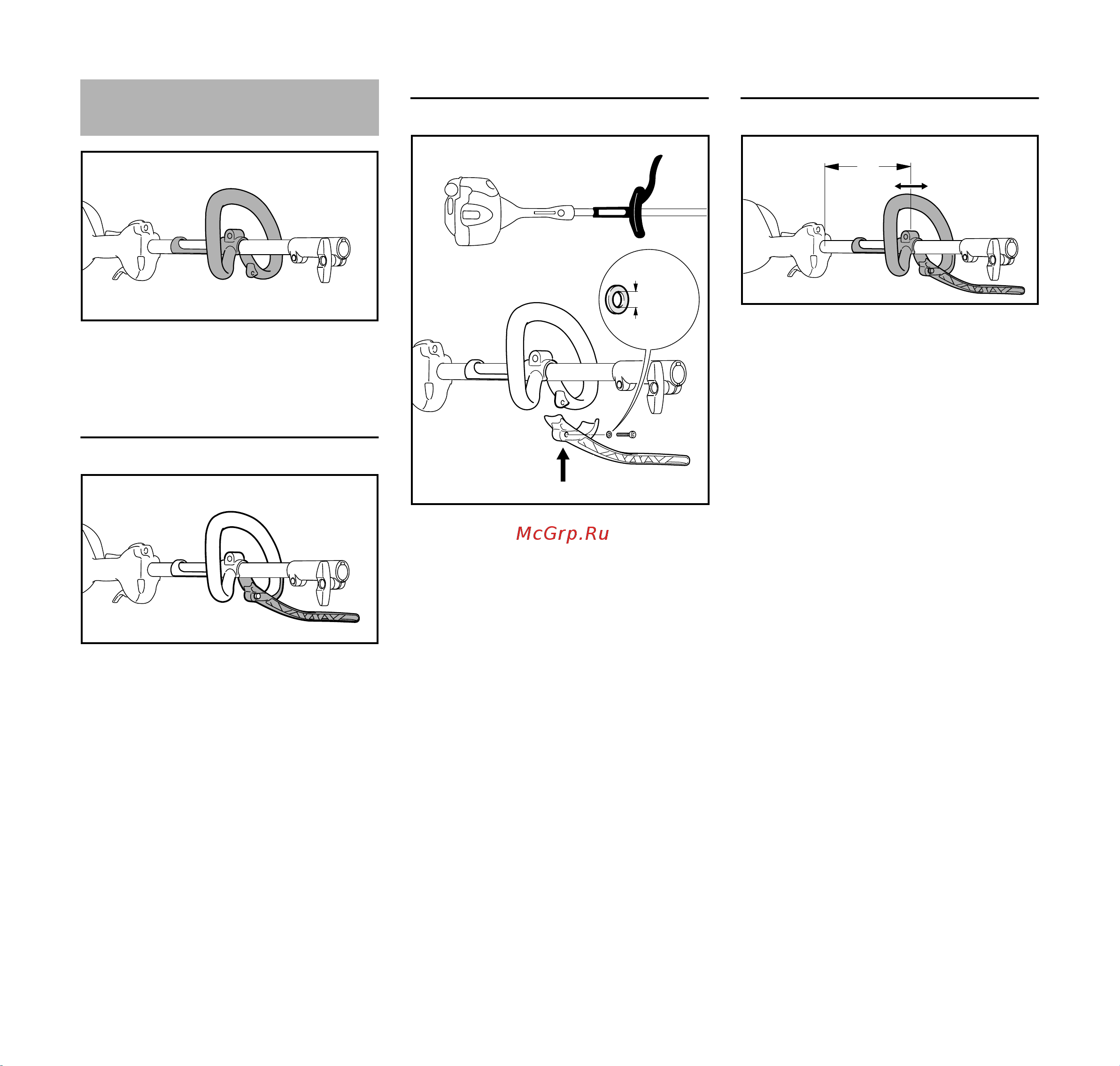

Применение хомутика

Хомутик (ограничитель шага) входит

в объём поставки устройства и

должен монтироваться на круговую

рукоятку.

Крепление хомутика

N Одеть шайбу (1) на болт (2)

M5x23

N Хомутик (3) наложить на круговую

рукоятку и болт с шайбой

ввинтить в рукоятку

N Болт (2) затянуть

Хомутик (ограничитель шага) всегда

оставлять монтированным.

Выравнивание круговой рукоятки

Путем изменения расстояния (А)

рукоятка может быть установлена в

положение, наиболее благоприятное

для пользователя и случая

применения.

N Ослабить болт на рукоятке

N Рукоятку сместить в требуемую

позицию

N Болт затянуть до отказа, чтобы

рукоятка не могла больше

поворачиваться вокруг штока.

Монтаж круговой рукоятки

540BA003 KN

540BA004 KN

540BA008 KN

(5,3 mm)

0.2 in

540BA006 KN
