Stihl HT KM 41822000057 [13/32] Монтаж комбинированного инструмента

HT-KM

pyccкий

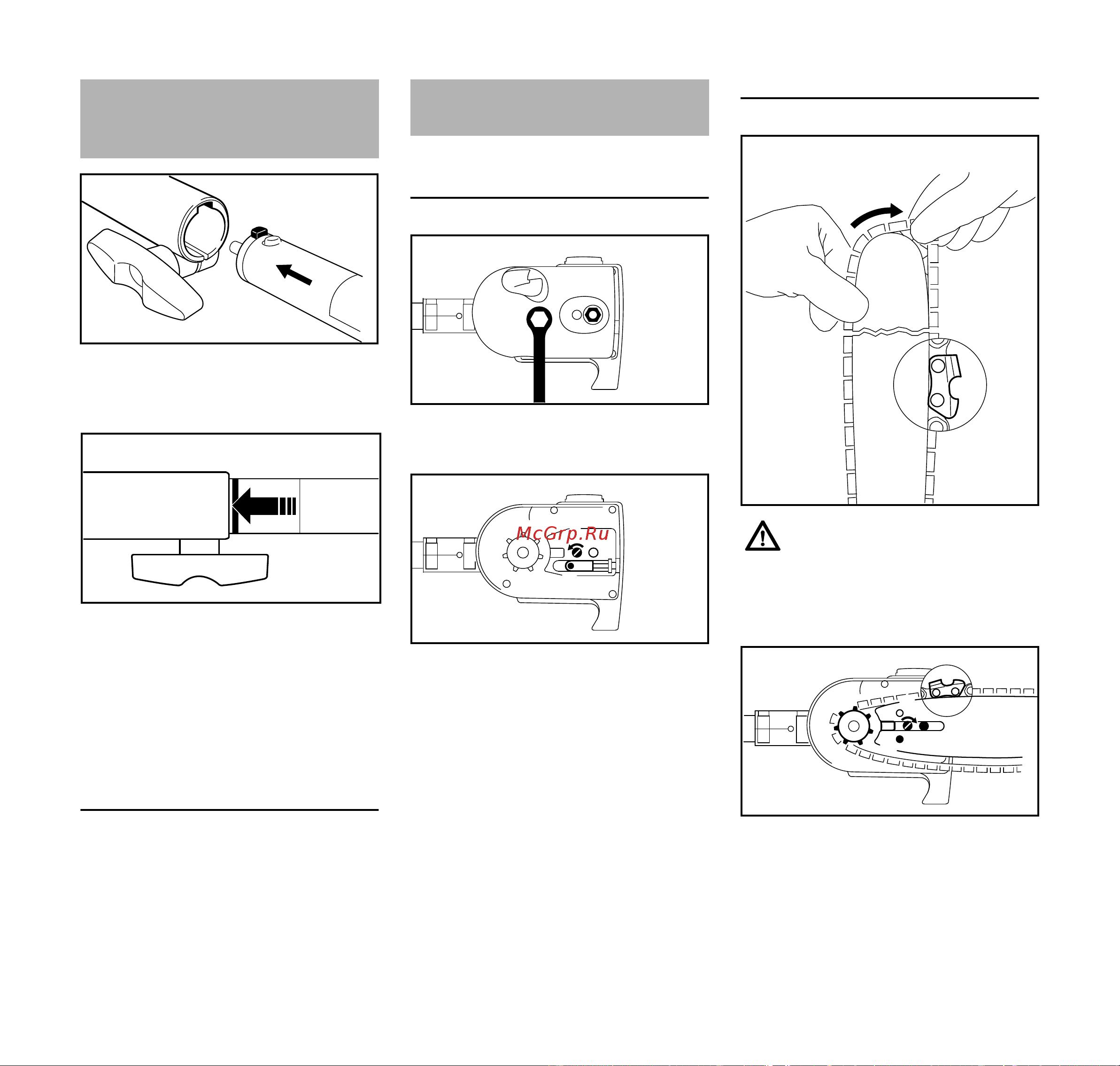

N Цапфу (1) на хвостовике ввести

до упора в паз (2) в

соединительной втулке муфты

При правильной установке красная

линия (3 = остриё стрелки) должна

совпадать с соединительной втулкой

муфты.

N Болт с закруткой (4) плотно

затянуть

Монтировать комбинированный

инструмент

N Хвостовик снять в обратном

порядке

Демонтировать крышку звёздочки

цепи

N Открутить гайку и снять крышку

звёздочки цепи

N Болт (1) повернуть влево, пока

пружинная задвижка (2) не будет

прилегать в выемке корпуса,

потом повернуть обратно на

5 оборотов

Установить пильную цепь

N Установить пильную цепь,

начиная с верхушки шины

N Направляющую шину через

болт (3) и фиксирующее

отверстие (4) уложить над

Монтаж

комбинированного

инструмента

002BA326 KN

002BA327 KN

Монтаж направляющей

шины и пильной цепи

390BA042 KN

390BA043 KN

Надеть защитные перчатки –

опасность травмы острыми

режущими зубцами.

390BA003 KN

390BA044 KN
