HT-KM
pyccкий
21

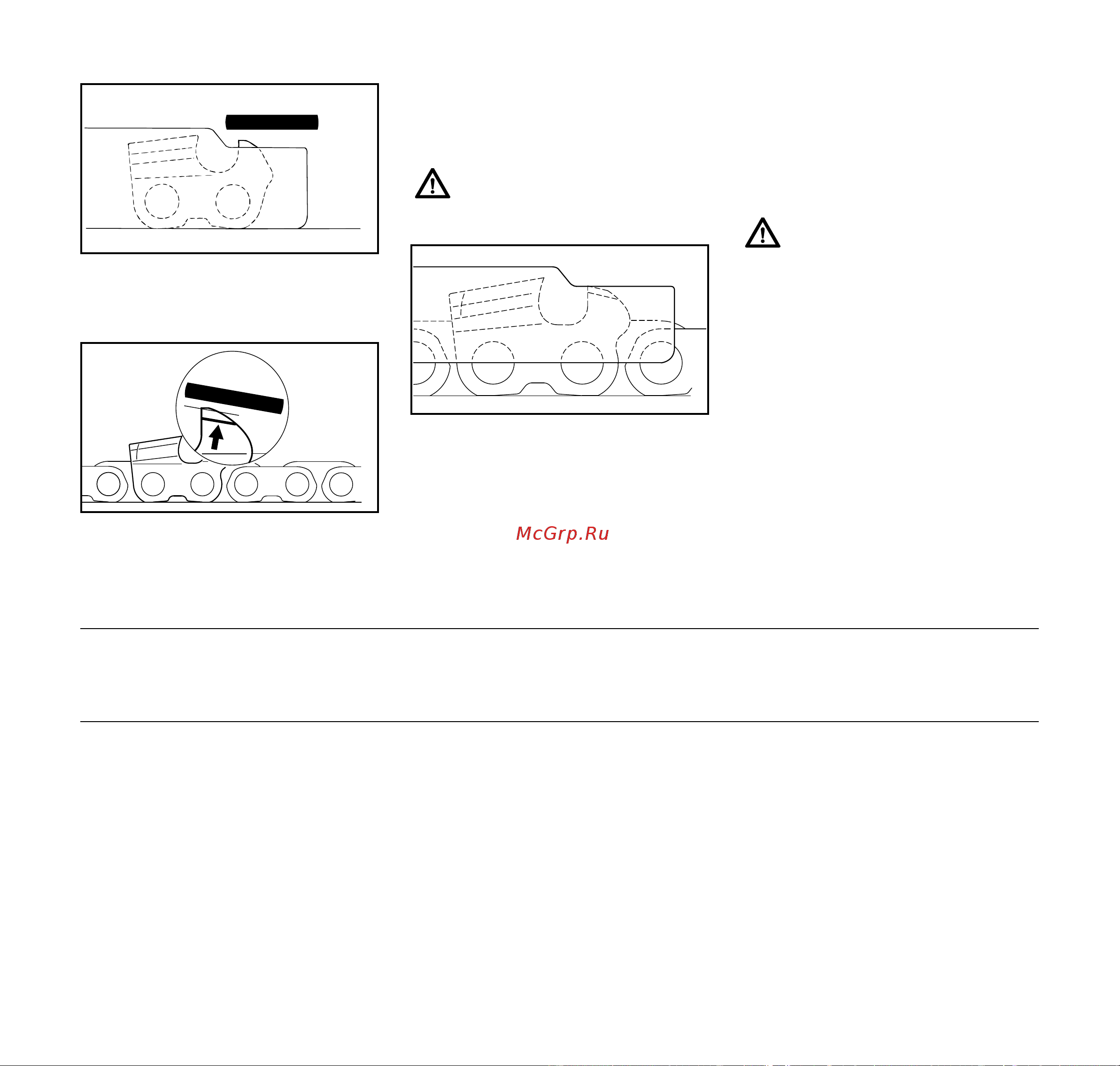

N Ограничитель глубины
обрабатывать вместе с
опиловочным шаблоном
N В заключение дополнительно
опилить ограничитель глубины
резки под наклоном,
параллельно нанесенной
сервисной маркировке (см.
стрелку) – при этом, следить за
тем, чтобы не сместить назад
наивысшую точку ограничителя
глубины
N Наложите на пильную цепь
опиловочный шаблон –
наивысшая точка ограничителя
глубины должна находиться на
одном уровне с опиловочным
шаблоном
PMC3, PMMC3
Верхняя часть бугорчатого ведущего
звена (с сервисной маркировкой)
обрабатывается одновременно с
ограничителем глубины режущего
зубца.
N После заточки очистить
тщательно пильную цепь,
удалить прилипшие опилки от
заточки или абразивную пыль –
интенсивно смазать пильную
цепь.
N При длительных перерывах в
работе пильную цепь очистить и
хранить смазанной
маслом
689BA051 KN
689BA044 KN
Слишком низкие ограничители
глубины повышают склонность
к обратной отдаче устройства.
689BA052 KN
Остальная зона 3-бугорчатого
соединительного звена и
бугорчатого ведущего звена не
должна обрабатываться, иначе
может повыситься склонность
устройства к обратной отдаче.
Инструменты для заточки (специальные принадлежности)
Шаг цепи Круглый
напильник ^
Круглый
напильник
Державка
напильника
Опиловочный
шаблон
Плоский
напильник
Набор для
заточки
1)
Дюйм (мм) мм (дюйм) Деталь №Деталь № Деталь № Деталь №Деталь №
1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027
3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027
1)
Состоят из державки с круглым напильником, плоским напильником и опиловочного шаблона
