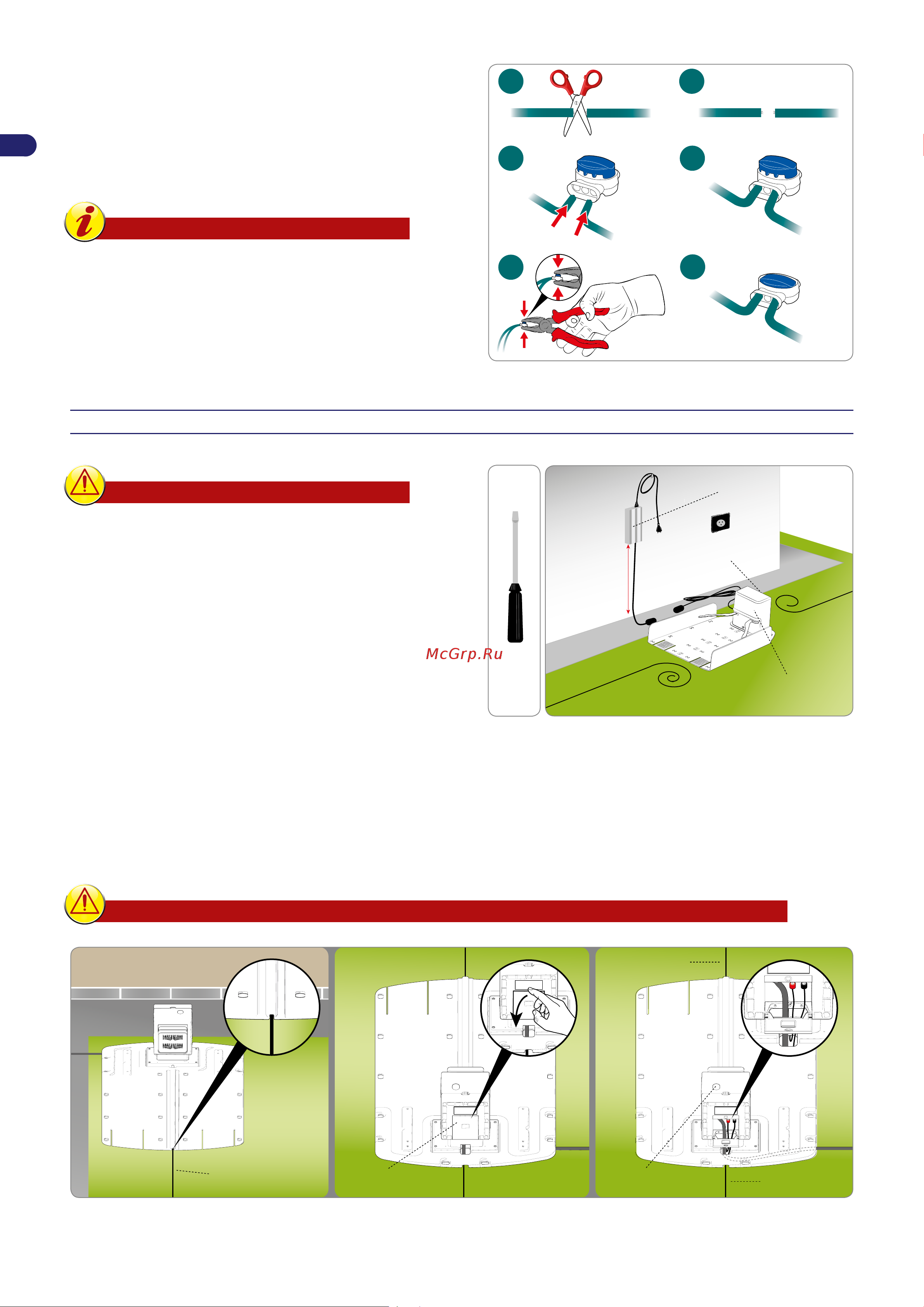

![Caiman AMBROGIO L35 DELUXE [16/32] Установка зарядной станции и блока энергопитания](/views2/2000448/page16/bg10.png)
16
Инструкция по эксплуатации
RU
Соединение периметрального провода.
Если для завершения монтажа требуется другой
периметральный провод, используйте только фирменную
соединительную муфту.
Вставьте оба конца провода в соединительную муфту и
убедитесь, что концы провода видны с обеих сторон.
Используя плоскогубцы, до конца нажмите на кнопку,
расположенную на верхней части муфты.
Важно
Для безопасного и надежного электрического
соединения используйте только фирменные
соединительные муфты.
- Не используйте изоляционную ленту или иные виды
соединителей, которые не обеспечивают должной
изоляции (хомуты, зажимы и т.д.). С течением
времени влажность грунта вызывает окисление и
обрыв периметрального провода.
3
5
6
4
1 2
УСТАНОВКА ЗАРЯДНОЙ СТАНЦИИ И БЛОКА ЭНЕРГОПИТАНИЯ
Предупреждение – Осторожно
Перед выполнением любых работ, отключите
робот от сети электропитания.
Расположите блок энергопитания вне зоны
доступа детей, например, на высоте не менее
160 см (63 ").
Не укорачивайте и не удлиняйте кабель,
идущий к зарядной станции, сложите его в
форме 8, как показано на рисунке.
Длина периметрального провода,
используемого при монтаже, должна быть не
менее 50 м. По всем опросам обращайтесь в
ближайший сервисный центр.
Крышка (L)
Блок энергопитания (A)
Передатчик (B)
мин. 160 см
(63.00 ")
1. Снимите защитную крышку (L).
2. Расположите зарядную станцию в предопределенной зоне.
3. Вставьте периметральный провод (M) согласно указаниям на зарядной станции. Отрежьте лишний провод на 5 см
выше соединения.
4. Подсоедините входной отрезок провода к красному терминалу на передатчике (T). Подсоедините выходной отрезок
провода к черному терминалу.
Терминалы используются для подсоединения только фирменного периметрального провода.
Крышка (L)
Передатчик (T)
Периметральный
провод (M)
Подсоедините к
черному терминалу
Подсоедините к
красному
терминалу
