49
ENESSLSKHUSRHRCSLVLTRORUETKK PT
0478 201 9811 B - PT
7.1 Montar as rodas e os pés de
apoio
GE 140 L:
– Abra o aparelho. (Ö 10.12)
Montar as rodas:
GE 135 L, GE 140 L:
– Retire o recipiente para material
triturado. (Ö 10.6)
● Com a ajuda de uma chave de fendas,
eleve a capa da roda (1) da roda (I).
● Introduza o parafuso (J) por dentro,
com uma anilha (L), através do furo
existente no pé da roda (B). Insira uma
anilha (L) e o casquilho (K) no
parafuso (J). Insira a roda (I) no
casquilho (K). Enrosque a porca (M)
com uma anilha (L) e aperte com 5-
7Nm.
● Posicione a capa da roda (1) ao centro
da roda (I) e pressione até a capa (1)
encaixar.
– Repita o processo no outro lado.
Montar os pés de apoio:
● Introduza o parafuso do pé de apoio (F)
por baixo através do furo existente no
pé da roda (B). Faça deslizar a
anilha (G) pelo parafuso, enrosque a
porca de capa (H) e aperte com 4-
6Nm.
– Repita o processo no outro lado.
7.2 Armar o aparelho GE 135 L
● Retire o recipiente para material
triturado. (Ö 10.6)
● Coloque a parte superior do
aparelho (A) sobre o pé da roda (B) e
centre com cuidado. Tenha em atenção
a posição correcta da cobertura de
borracha (1). A cobertura de
borracha (1) não deve ficar presa entre
a parte superior do aparelho e a

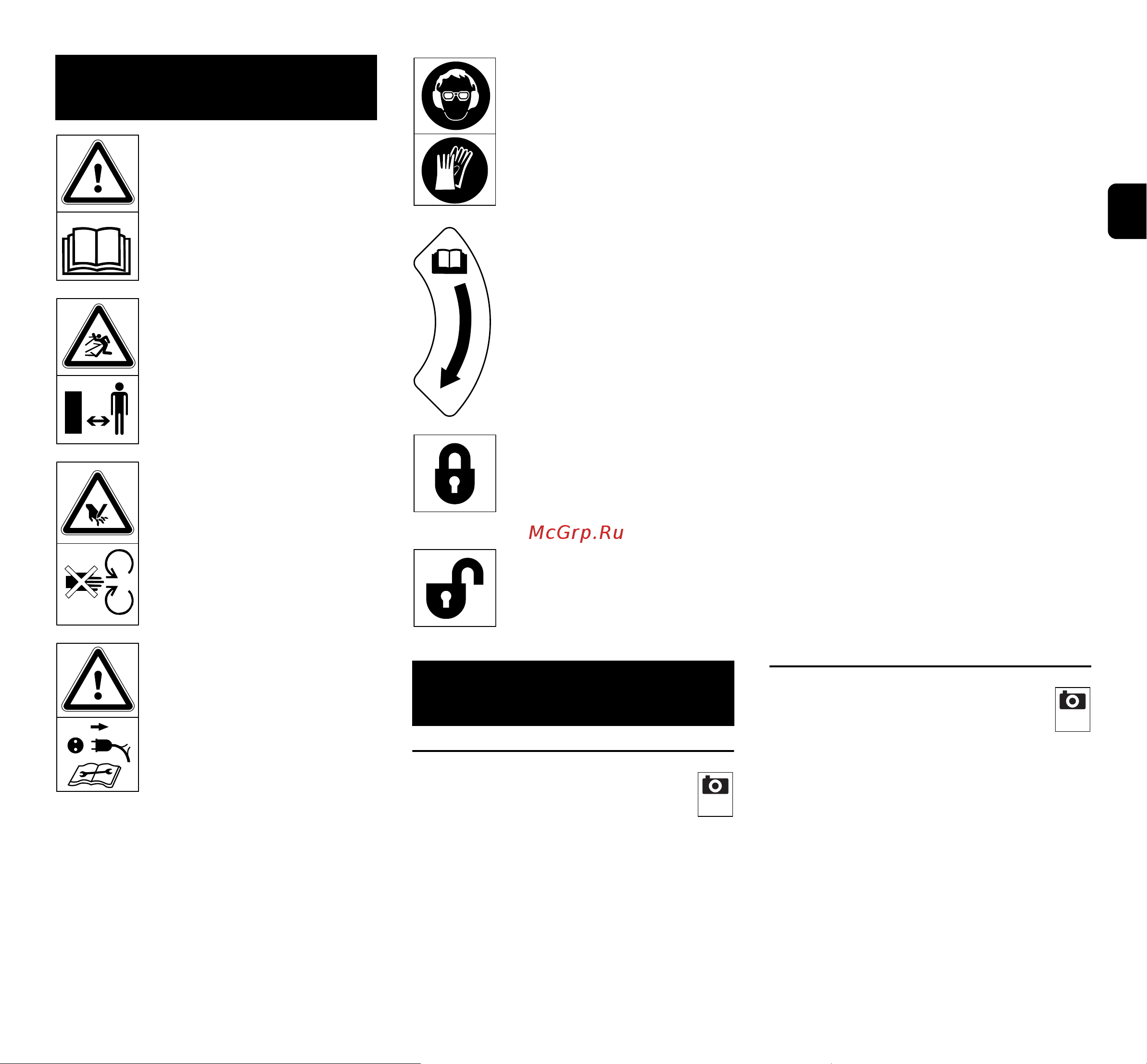

6. Descrição de símbolos
Atenção!
Antes da colocação em fun-
cionamento, leia o manual
de utilização.
Perigo de ferimentos!
Mantenha terceiros afasta-
dos da zona de risco.
Perigo de ferimentos!
Ferramentas em rotação!
Não coloque as mãos e os
pés nas aberturas com o
aparelho em funcionamento.
Perigo de ferimentos!
Antes de efetuar trabalhos
na ferramenta de corte, bem
como antes de trabalhos de
manutenção e limpeza, veri-
fique previamente se o cabo
de ligação está emaranhado
ou danificado e, antes de
abandonar o aparelho, des-
ligue o motor elétrico e
extraia o cabo de rede do
aparelho.
Utilize proteção auditiva!
Utilize óculos de proteção!
Utilize luvas de proteção!
Sentido de rotação para o
reajuste da contra-placa.
Recipiente para material tri-
turado bloqueado
Recipiente para material tri-
turado desbloqueado
7. Preparar o aparelho para o
funcionamento
3
4
