Станция насосная
|
5
Инструкции
по применению
Устройство
1 Кабель питания
2 Манометр
3 Выключатель давления
4 Штуцер высокого давления (бак)
5 Шланг высокого давления
6 Штуцер высокого давления (насос)
7 Штуцер входа воды
8 Заливная горловина
9 Штуцер выхода воды
10 Бак
11 Ниппель
12 Опора
13 Насос
14 Выключатель (сзади)
Насосная станция состоит из насоса и расход-
ного бака. При работе насоса вода закачивается
в бак, где, благодаря наличию
воздуха, находит-
ся под давлением. По достижении давлением
уставки выключателя, насос автоматически от-
ключается. При открытии крана в подающем
канале сжатый воздух вытесняет воду из бака.
Когда давление па-
дает ниже уставки
выключателя, насос
включается и начи-
нает обеспечивать
расход воды в пода-
ющем канале и на-
качивать бак. При
прекращении раз-
бора воды, насос
накачивает бак и
выключается.

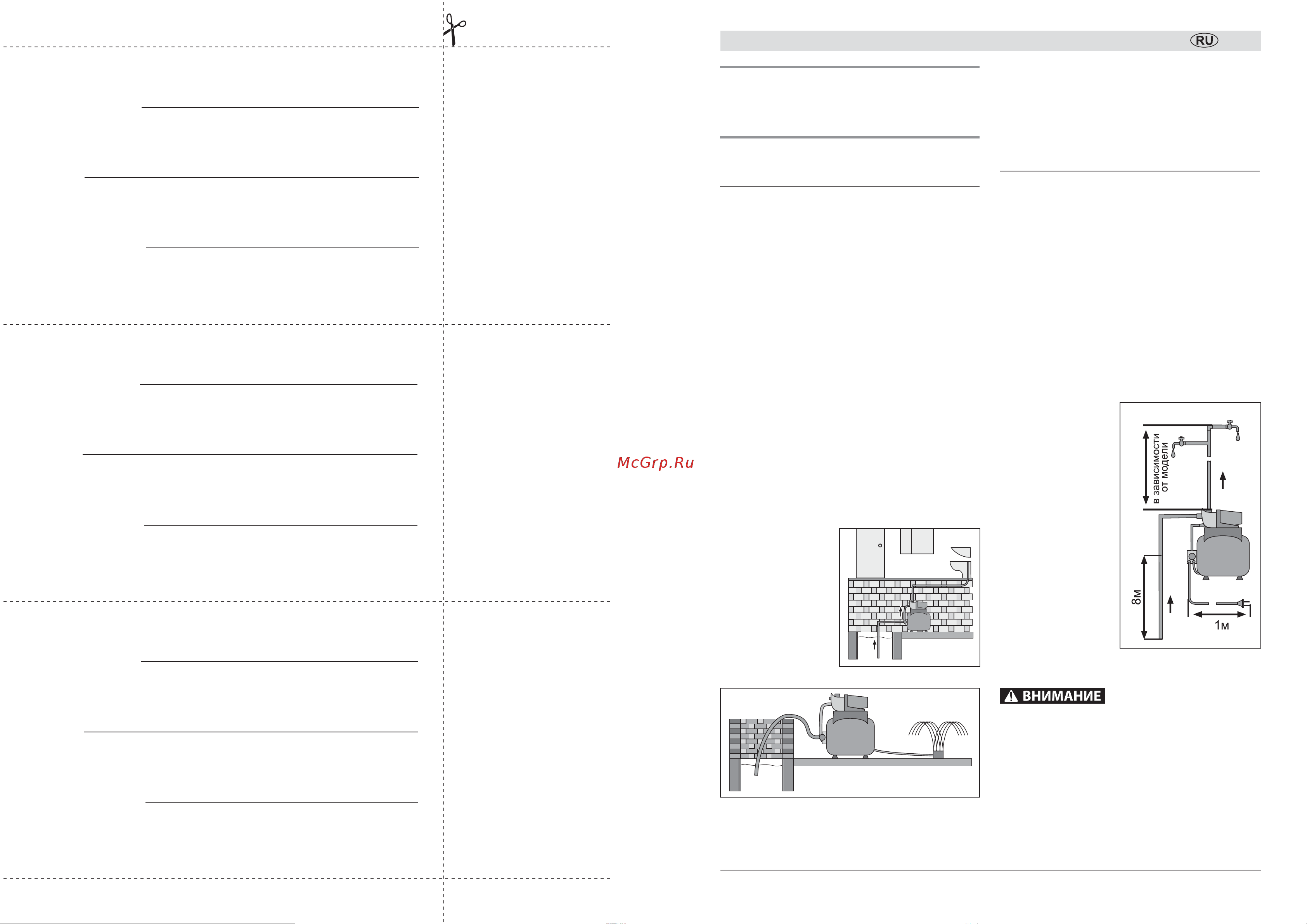

Примерные схемы использования насоса пред-
ставлены на Рис. 2 – 4.
Станция предназначена для эксплуатации толь-
ко с чистой пресной водой. В противном случае
используйте устройства для фильтрации посту-
пающей в насос воды (сетка, фильтр предвари-
тельной очистки).
Подготовка к работе
Перед первым использованием или после дли-
тельного хранения проверьте давление воздуха
в баке:
проверьте давление (например, автомобиль-
ным манометром) в ниппеле 11. Давление
должно быть 1.5 ± 5% атмосферы;
при недостаточном давлении увеличьте его
(например, автомобильным насосом), при
увеличенном – стравите.
Примечание! Несоответствие давления указан-
ной величине может привести к выходу мембра
-
ны бака из строя. Данная неисправность услови-
ями гарантии не поддерживается.
Установите станцию
на ровную горизон-
тальную поверх-
ность и закрепите
через отверстия в
опорах. Установите
(если не установ-
лен) шланг высоко-
го давления 5. Со-
берите подводящий
и отводящий кана-
лы согласно Рис.4.
Всасывающую тру-
бу подсоедините к
входному
отверстию
7, погрузите трубу в
воду на глубину не
менее 2 м (расстоя-
ние до дна должно быть не менее 0.5 м).
Обращайте внимание на герметичность под-
соединений – даже небольшой подсос воз-
духа во всасывающей магистрали резко
сократит производительность насоса и глу-
бину всасывания. Диаметр подсоединяемых
труб должен быть 1".
Примечание! Для предотвращения слива воды
из трубопровода при выключении насоса реко-
мендуем установить на заборную магистраль об-
40-46 м
Рис. 4
Рис. 2
Рис. 3
