13
Адаптер
1. С помощью быстроразъемного со-
единенияподключитешлангвысоко-
годавлениякпистолету(Рис.3).Для
этогоустановите фиксатор шланга в
левоеположение(Рис.3A),вставьте
шланг до упора (Рис. 3B) и устано-
вите фиксатор в правое положение
(Рис.3C).
Установите
фиксатор в левое
положение
Фиксатор
A
Установить
шланг (фиксатор
слева)
B
Установить
фиксатор в
правое положение
C

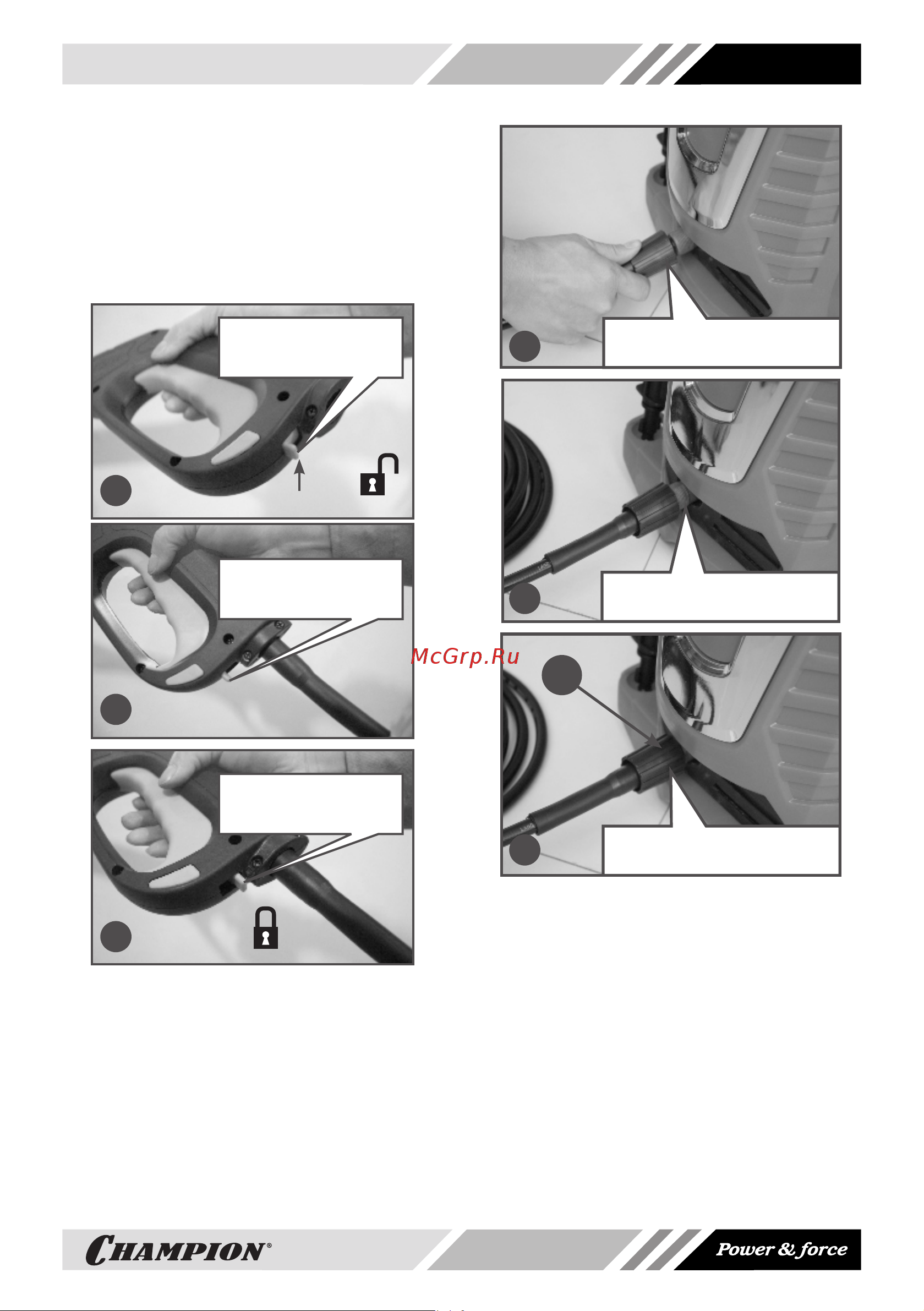

Рис. 3 Подключение шланга высокого
давления к пистолету
2. Подключите шланг высокого давле-
ния к выходному штуцеру аппарата.
Для этого возьмите шланг высокого
давленияи установитеегонапротив
выходного штуцера (Рис. 4А), при-
жмите его к штуцеру (Рис. 4B) и за-
крутите гайку коннектора шланга до
упора(Рис.4C).
Установите
Прижмите
Закрутите
1
Рис. 4 Подключение шланга высокого
давления
1.Гайкаконнекторашланга
3. Присоедините шланг подачи воды
(в комплектность не входит) через
фильтр тонкой очистки к входному
штуцеруаппарата(Рис.5).Дляэтого:
• извлеките из корпуса фильтра про-
кладку1иустановитееевоснование
корпуса2;
• снимитезаглушку3свходногоштуце-
раинакрутитенанегофильтр;
• накрутитенафильтрадаптер4;
A
B
C
