17
шлангаводой.
2. После полного заполнения шлан-
га водой опустите свободный конец
шлангавемкостьсводой(Рис.10).

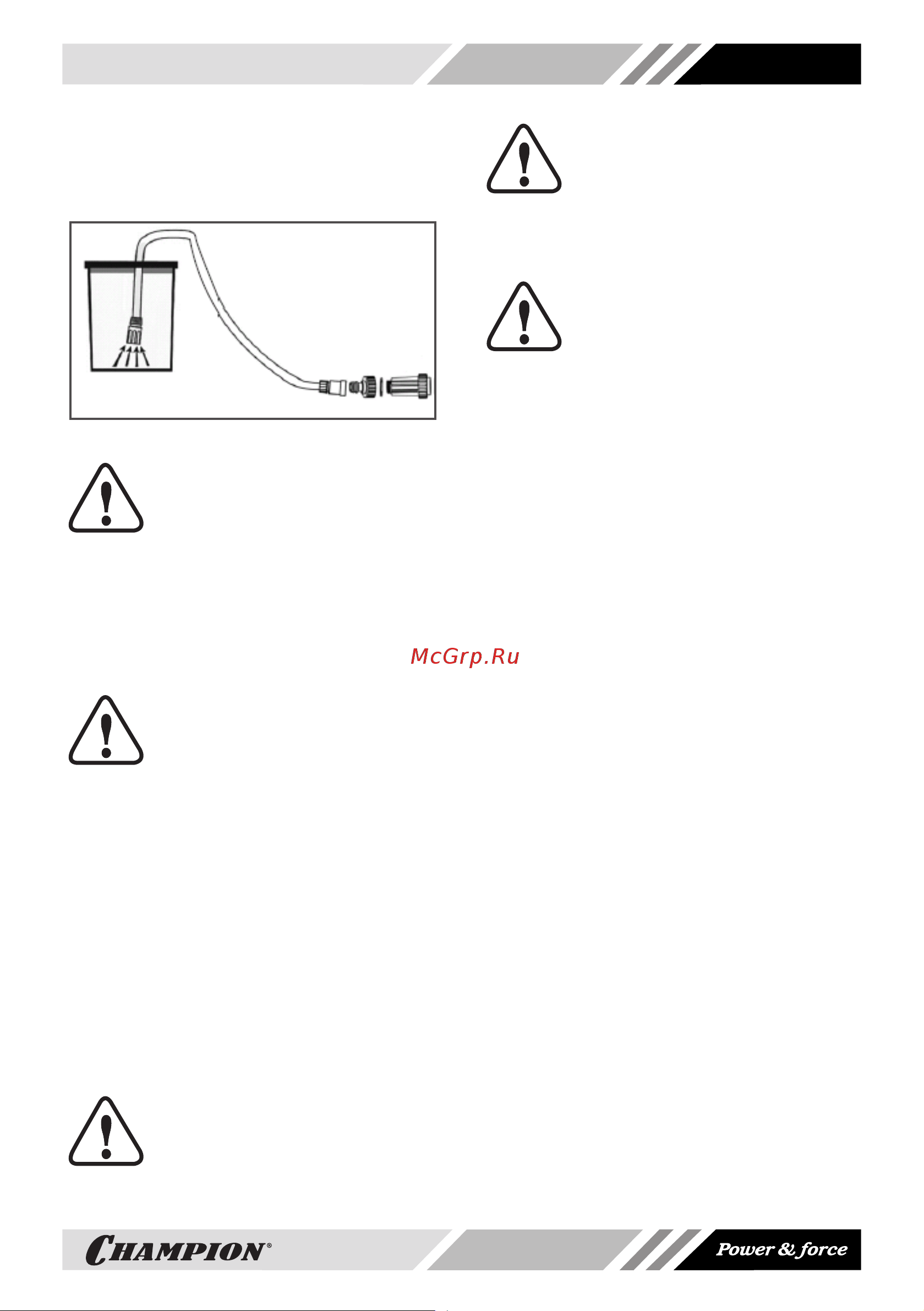

Рис. 10 Подключение аппарата к емкости
ОСТОРОЖНО!
Перед включением аппарата
необходимо установить широ-
кий распыл водяной струи (см.
раздел РЕГУЛИРОВКА ДАВЛЕНИЯ И
ШИРИНЫ РАСПЫЛА ВОДЯНОЙ СТРУИ).
3. Направьте пистолет вниз и, удержи-
вая курок пистолета в нажатом по-
ложении,переведитевыключатель в
положение«ON»(Включено).
ОСТОРОЖНО!
Скорость потока воды на вы-
ходе очень высокая, поэтому
неконтролируемый поток мо-
жет нанести разного рода поврежде-
ния.
4. Насос аппарата может засасывать
водуиземкостивтечение30секунд,
после чего возможна прерывистая
илиимпульснаяподачаводы,этоиз
системыудаляютсяостаткивоздуха.
5. Приотпусканиикуркапистолетаэлек-
тродвигатель аппарата выключается
автоматически.
6. Для выключения аппарата переве-
дите выключатель в положение OFF
(Выключено).
ВНИМАНИЕ!
При заборе воды из емкости
конец шланга должен быть
всегда погружен в воду.
ВНИМАНИЕ!
Используйте для работы
только чистую воду. Выход из
строя насоса в результате
использования грязной воды или хими-
ческих жидкостей не подлежит ремон-
ту по гарантии.
ВНИМАНИЕ!
Категорически запрещается
включать аппарат на дли-
тельное время без воды в на-
сосе, уплотнительные кольца и ман-
жеты могут расплавиться. Выход из
строя аппарата по этой причине не
подлежит ремонту по гарантии.
РЕГУЛИРОВКА ДАВЛЕНИЯ И
ШИРИНЫ РАСПЫЛА ВОДЯНОЙ
СТРУИ
С помощью поворота головки на струй-
ной трубке можно регулировать давле-
ниеводянойструииширинураспылаво-
дянойструи.
Давление и ширина распыла водяной
струи зависят от зазора между двумя
металлическими пластинами, установ-
леннымивголовкеструйнойтрубки.При
поворотеголовкиструйнойтрубкипротив
часовойстрелки(Рис.11А),зазормежду
пластинамиуменьшается,приэтомдав-
ление водяной струи увеличивается, а
ширина распыла водяной струи умень-
шается,струястановитсяузкойиприни-
маетформулинии.Приповоротеголов-
ки струйной трубки по часовой стрелке
(Рис.11В),зазормеждупластинамиуве-
личивается,приэтомдавлениеводяной
струи уменьшается, а ширина распыла
водянойструиувеличивается,струяпри-
нимаетформувеера.
