4. Moнтаж
V При монтаже не натягивайте кабель
A подключения
8
!
1. Вставьте обе поперечины
5
(концом с круглым отверсти-
ем) в корпус мотора
6
и закрепите их болтами с кресто-
видными головками
9
.
2. Проденьте снаружи два замыкающих болта
1
в отверстия
обеих средних перекладин
2
и закрепите их двумя бараш-
ковыми гайками
4
на нижних перекладинах
5
.
3. При помощи двух других замочных болтов
1
и барашковых
гаек
4
скрепите верхнюю перекладину и пусковую дугу
3
со средней перекладиной
2
. Теперь поперечина готова.
Внимание! Верхнюю перекладину с пусковой дугой
3
нужно монтировать так, чтобы вилка
7
с кабелем под-
ключения
8
находилась на правой (глядя в сторону
движения) стороне (см. рисунок).
4. Прикрепить кабель
8
к перекладине при помощи зажи-
мов
c
.
5. Эксплуатация
1. Вставить в розетку
0
удлинителя штекер
7
кабеля.
2. Протянуть удлинитель
0
в виде петли через приспособле-
ние для разгрузки кабеля
A
1 и повесить его 2.
Это предотвращает непредусмотренное разъединение
кабеля и розетки.
3. Вставить вилку удлинителя
0
в розетку электросети.
Опасность травмирования в случае, если аэратор не
отключится автоматически!
V Не выводить из строя защитные устройства аэратора
(напр., привязыванием пусковой дуги к верхней пере-
кладине), не удалять и не перемыкать их !
ОПАСНО ! Вал аэратора вращается по инерции:
A
V Никогда не поднимайте аэратор при рабо-
тающем моторе, не переворачивайте и не
переносите!
V Никогда не запускайте аэратор на укрепленном
грунте (напр., асфальт).
V Всегда соблюдайте заданное ведущими попе-
речинами защитное расстояние между валом
аэратора и своим телом.
1. Установите аэратор на ровную поверхность газона.
2. Держа нажатым запор включения
B
, потяните за пусковую
дугу
C
на верхней поперечине
3
. Аэратор включается.
3. Отпустить запор включения
B
.

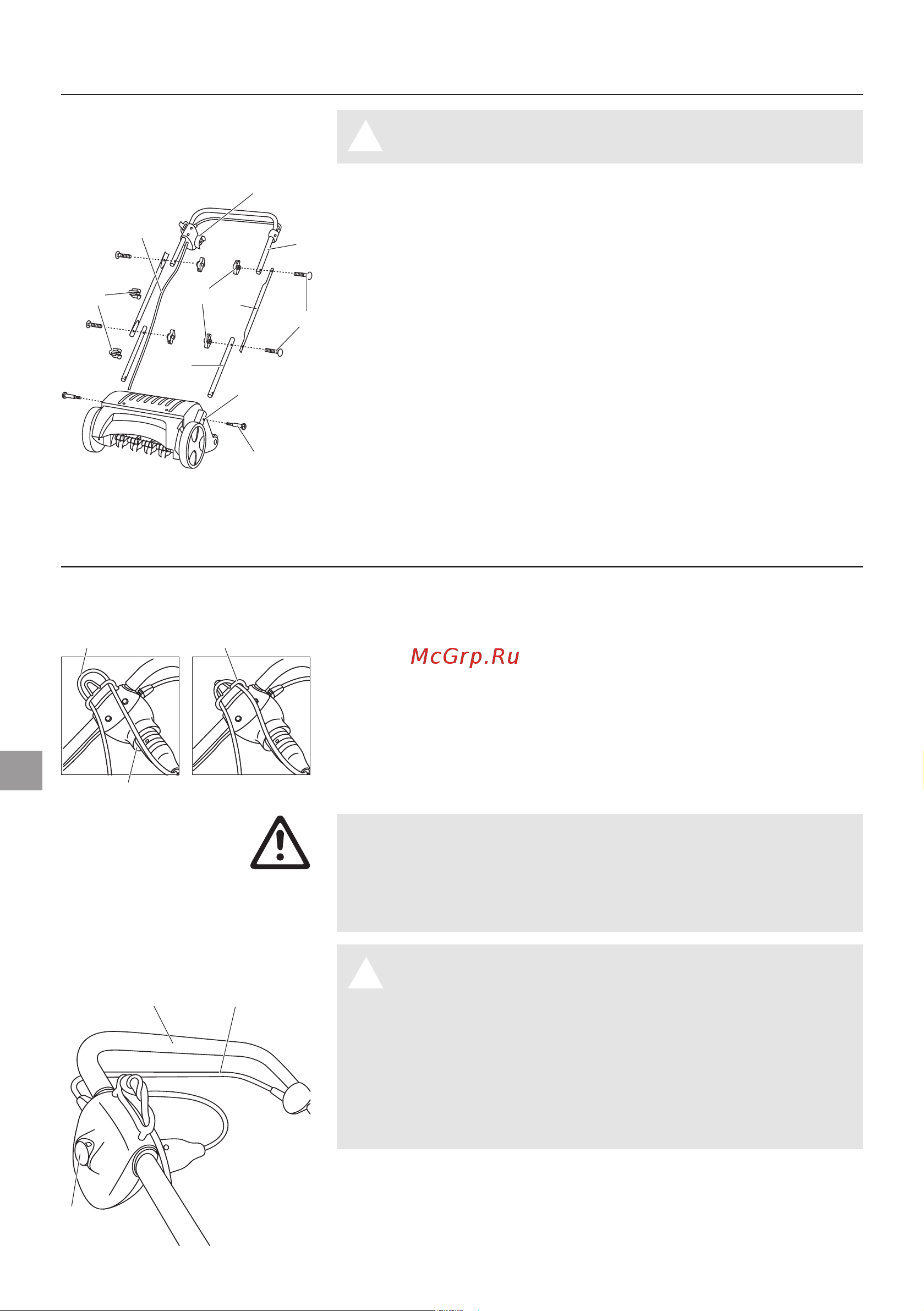

Монтаж поперечины:
3
9
6
5
1
2
4
c
8
7
Подключение удлинителя
кабеля:
Пуск аэратора:
0 A
7
12
3
B
C
