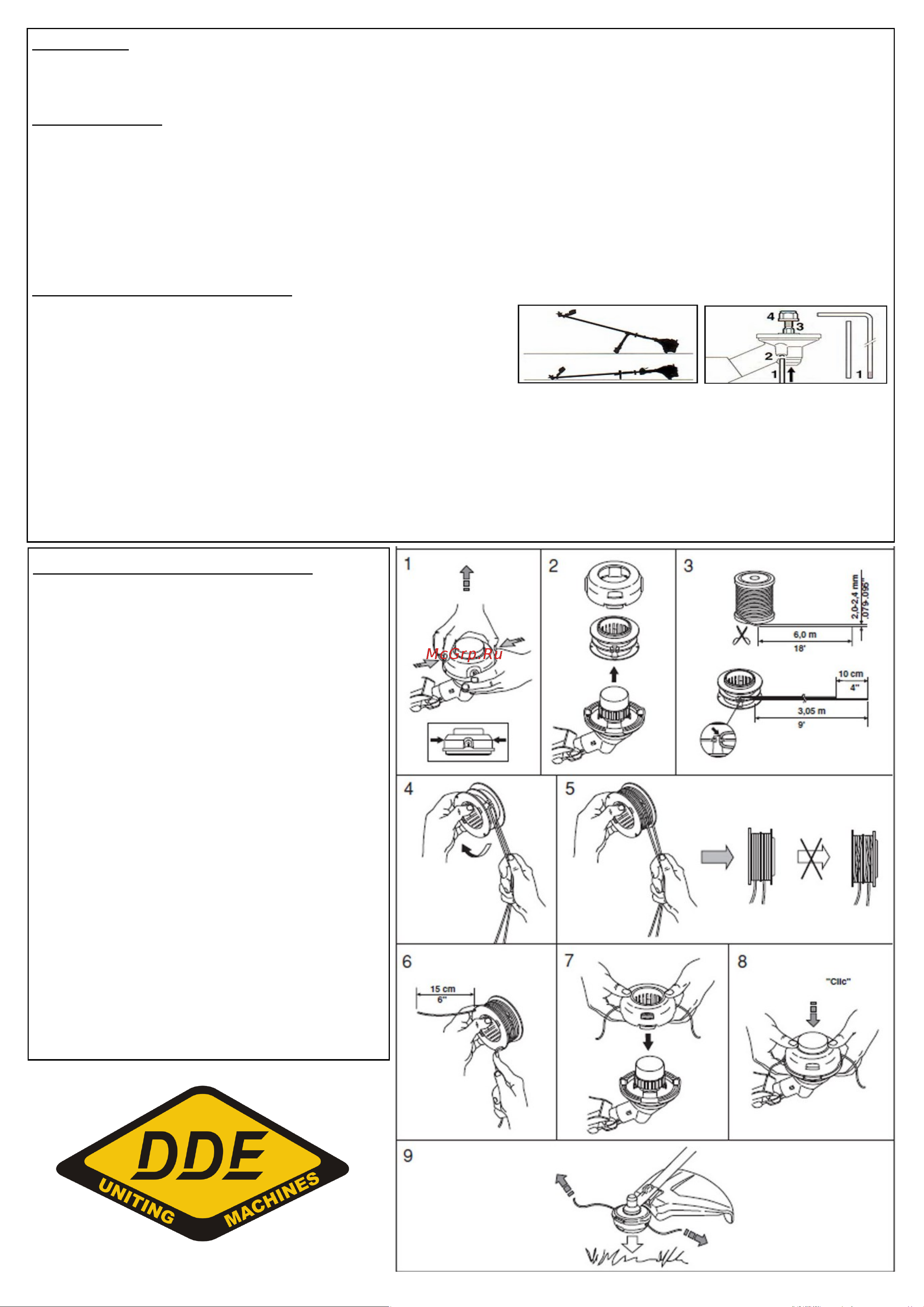

Замена нейлоновой лески (корда)

1. Расположив триммер косильной голов-

кой на верх надавите пальцами на за-

щелки основания головки одновременно

потянув корпус катушки вверх

2. Снимите корпус и шпулю

3. Отмерьте 6 метров лески и разделите ее

таким образом что бы один конец был

короче другого на 10 см.

4. Зацепите леску за прорезь в центр шпули

катушки

5. Намотайте леску аккуратно виток к витку

как показано на рисунке

6. Закрепите концы лески в отверстиях шпу-

ли по нижнему краю так что бы остались

свободные концы длинной 15см.

7. Установите корпус и шпулю на основа-

ние головки как показано на рисунке

www.dde-um.com

Назначение

Триммерная головка DDE Wind 5 предназначена для кошения травы с помощью нейлоновой лески диаметром 2.0-2.4 мм, бен-

зиновыми или электрическими триммерами с вращением режущей гарнитуры против часовой стрелки и прямым валом диа-

метром 10 мм и шагом резьбы 1.0 или 1.25 мм.

Характеристики

Диаметр лески (корда): 2.0-3.0 мм.

Максимально допустимые обороты на валу редуктора: 10000 об/мин.

Минимальные эффективные обороты: 6000 об/мин* ( при снижении рабочих оборотов ниже 6000 об/мин эффективность

кошения резко сокращается)

Посадочные размер вала триммера: 10 мм.

Резьба: Левая

Шаг резьбы: 1.0мм, 1.25 мм (два резьбовых адаптера в комплекте)

Установка триммерной головки

1. Расположите триммер осью редуктора вверх

2. Заблокируйте вал редуктора

3. Приверните триммерную головку против часовой стрелки*

4. Уберите инструмент фиксирующий вал редуктора

*при необходимости замените резьбовой адаптер, для этого необходимо разобрать катушку

- действия 1 и 2 по замене нейлоновой лески

- расположите головку на плоской поверхности и подцепите кнопку подачи лески шлицевой отверткой

- снимите кнопку, пружину и замените резьбовой переходник.

- установите обратно пружину и кнопку подачи лески до щелчка

- соберите головку и установите ее на триммер
