MONTAGEM DA BARRA E CORRENTE
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΛΑΜΑΣ ΚΑΙ ΑΛΥΣΙΔΑΣ
TESTERENİN VE ZİNCİRİN TAKILMASI

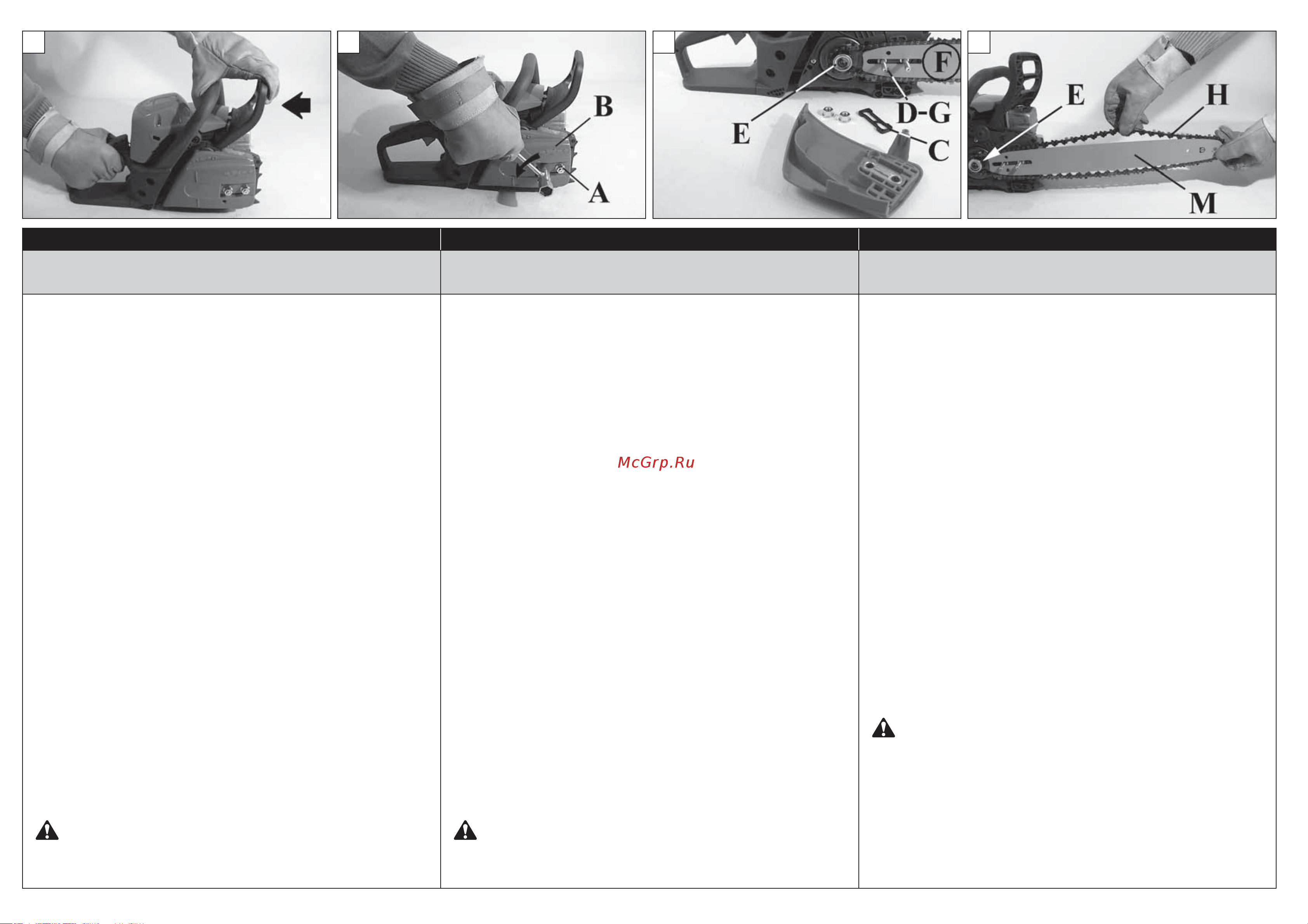

- Puxe a proteção (Fig.1) no sentido da pega anterior para
verificar que o freio da corrente não esteja inserido.
- Tire as porcas (A) e desmonte o carter cobre-corrente
(B, Fig.2).
- Elimine a espessura de plástico inserida sobre os
prisioneiros da barra (C, Fig.3).
- Leve toda a lingueta do tensor da corrente (D) em direção
ao pinhão (E) (Fig.3) agindo sobre o parafuso tensor da
corrente (L, Fig.5).
- Introduza a barra (F, Fig. 3) sobre os prisioneiros de
modo que a lingueta do tensor de corrente (D) entre no
alojamento apropriado (G).
- Monte a corrente (H, Fig. 4) dentro do pinhão (E) e da guia
da barra (M). Faça atenção com o sentido de rotação da
corrente (Fig.6).
- Monte o carter cobre-corrente e as relativas porcas sem
apertá-las.
- Esticar a corrente por meio do parafuso tensor de corrente
(L, Fig.5).
- Apertar definitivamente as porcas de fixação do carter
cobre-corrente mantendo elevada a ponta da barra
(Fig. 7). A corrente deve ser regulada de modo que fique
bem esticada e possa escorrer facilmente com a força da
mão (Fig.8).
- A corrente está regulada na justa tensão quando for
possível elevar alguns milímetros puxando-a para cima
(Fig.8).
ATENÇÃO - Controle várias vezes a tensão da
corrente durante o uso diário da motoserra.
Utilize sempre luvas de proteção.
− Τραβηξτε την προστασια (Εικ.1) προς το εμπροσθιο
χερουλι, για να σιγουρευτειτε οτι δεν λειτουργει το φρενο
της αλυσιδας.
− Βγαλτε τα παξιμαδια (Α) και αποσυναρμολογηστε το
καρτερ (προστατευτικο) της αλυσιδας (Β, Εικ.2).
− Αφαιρεστε το πλαστικο παχος που ειναι τοποθετημενο
στις βιδες της μπαρας (C, Εικ. 3).
− Φερτε ολη την σφηνα (D) τασης της αλυσιδας προς την
τροχαλια (Ε) (Εικ.3), μεσω της βιδας τασης της αλυσιδας
(L, Εικ.5).
− Βαλτε την λαμα (F, Εικ. 3) στις βιδες ετσι ωστε σφηνα τασης
της αλυσιδας (D) να μπει στην οπη (G).
− Μονταρετε την αλυσιδα (Η, Εικ. 4) μεσα στο κυλινδρο της
λαμας (Μ). Προσεξτε την φορα περιστροφης της αλυσιδας
(Εικ. 6).
− Μονταρετε το καρτερ (προστατευτικο) της αλυσιδας και
τα σχετικα παξιμαδια και σφιξτε τα.
− Τεντωστε την αλυσιδα μεσω της βιδας τασης της αλυσιδας
(L, Εικ.5).
− Σφιξτε τα παξιμαδια σταθεροποιησης του καρτερ
(προστατευτικο) της αλυσιδας, κρατωντας σηκωμενη την
ακρη της λαμας (Εικ.7). Η αλυσιδα θα πρεπει να ρυθμιστει,
ετσι ωστε να ειναι καλα τεντωμενη και να μπορει να
ολισθαινει με την δυναμη του χεριου (Εικ.8).
− Η αλυσιδα ειναι ρυθμισμενη στην σωστη ταση, εαν
ανασηκωνεται λιγα χιλιοστα οταν την τραβατε πος τα
πανω (Εικ.8).
ΠΡΟΣΟΧΗ− Ελεγχετε συχνα την ταση της αλυσιδας,
κατα την καθημερινη λειτουργια του αλυσοπριονου.
Χρησιμοποιητε παντα προστατευτικα γαντια.
- Freni ön safa doğru çekerek zincir freninin devrede olup
olmadığını kontrol edin (Şekil 1).
- Testere somunlarını (A) ve zincir kapağını (B) çıkarın
(Şekil 2).
- Testere civatalarından (C) plastik pulu çıkarıp atın (Şekil 3).
- Zincir gerdirme pimini (D) gerdirme vidasıyla (L. Şekil 5)
dişli çarkına (E, Şekil 3) doğru çekin.
- Testereyi (F, Şekil 3) civatalara takın Pimi (D) testeredeki
deliğine (G) oturtun.
- Zinciri (H) (Şekil 4) zincir dişli çarkının (E) hızlandırma
halkasına ve sonra da testerenin yivlerine (M) geçirin.
Zincirin doğru yönde dönüp dönmediğini kontrol edin
(Şekil 6).
- Zincir kapağını takın. Somunları takın ama sıkıştırmayın.
- Zincir gerdirme vidasıyla (L) zincir gerginliğini ayarlayın
(Şekil 5).
- Testerenin ucunu kaldırarak zincir kapağının somunlarını
sıkın (Şekil 7). Zincir gergin olmalı ama elle rahatça
çevrilebilmelidir (Şekil 8).
- Zincir birkaç milimetre kadar çekilebildiğinde zincir
gerginliği doğru demektir (Şekil 8).
DİKKAT: Zincir gerginliğini sık sık kontrol edin.
Daima eldiven giyin.
