C
A
B
D
30

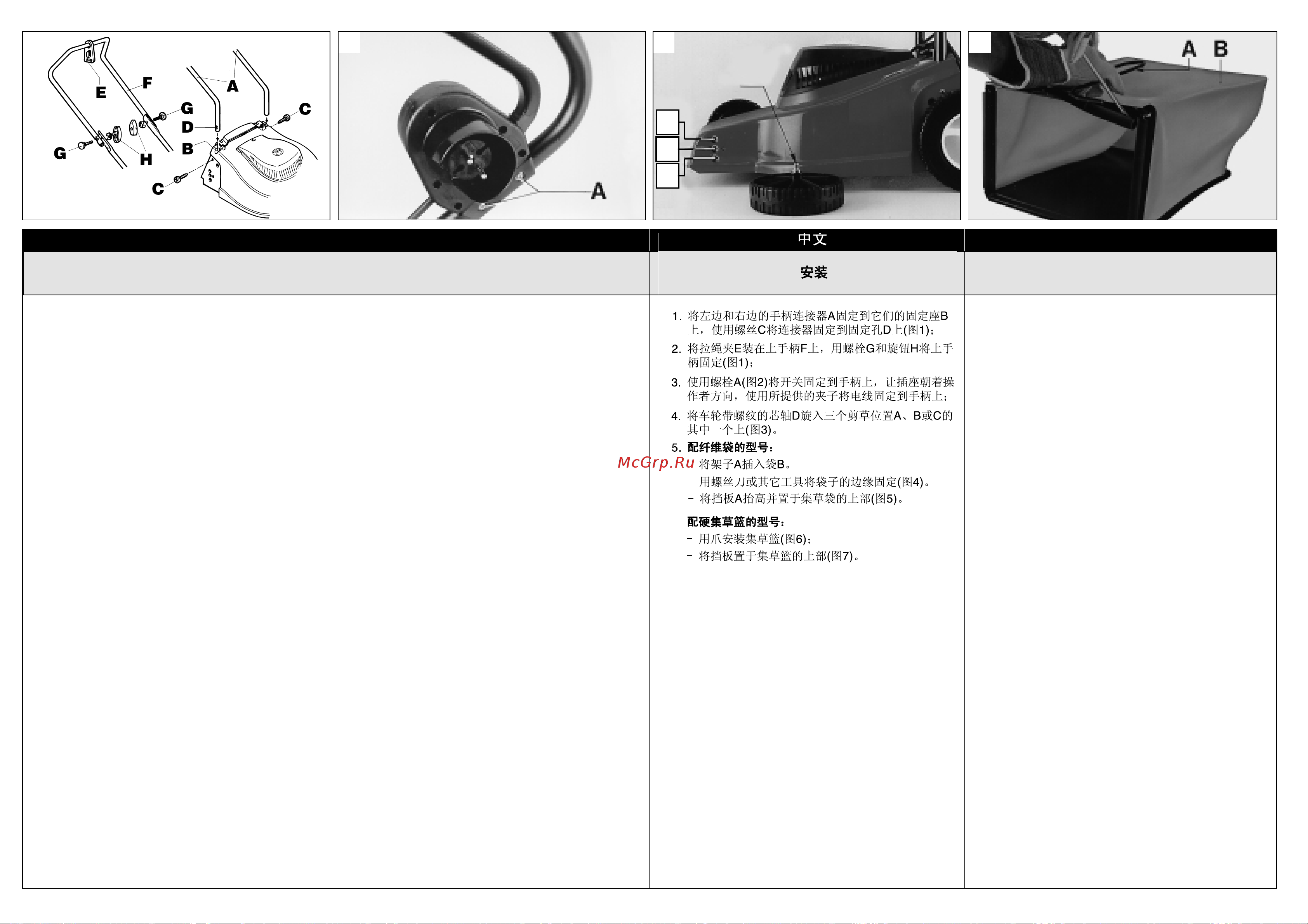

1. Sa¤ ve sol saplar› (A) yuvalar›na (B) otur-
tun. (C) vidalar›n› (D) yuvalar›na sokarak
vidalay›n. (flekil 1)
2. Kablo mandal›n› (E) üst saplara (F) tak›n;
üst saplar› (G) vidalar› ve (H) tutacaklar›yla
(flekil 1) saptay›n.
3. (A) vidalar›n› kullanarak sviçi ön yüzü kul-
lan›c›ya dönük olarak saplara tak›n (flekil
2). Elektrik kablosunu saplara tutturmak
için kablo mandal›n› kullan›n.
4. Tekerlekleri, tekerlek pimini (D) A, B, ve C
pozisyonlar›ndan birine takarak monte edin
(flekil 3).
5. KUMAfi TORBALI MODELLER:
- Çerçeveyi (A) torbaya (B) do¤ru kayd›r›n
(flekil 2). Torban›n kenarlar›n› tornaviday-
la ya da sivri bir aletle sabitleyin (flekil 4).
- Arka kapa¤› (A) kald›r›n ve torbay› maki-
naya yerlefltirin (flekil 5).
SAB‹T SEPETL‹ MODELLERDE:
- Sepetin alt ve üst bölümlerini birbirine
geçirin (flekil 6).
- Arka kapa¤› (A) kald›r›n ve torbay› maki-
naya yerlefltirin. (flekil 7).
2 3 41
Türkçe
MONTAJ
1.Вставьте до упора правую и левую
ручки (А) в соответствующие отверстия
(В). Зафиксируйте соединения с
помощью винтов (С) через отверстие
(D) (рис. 1).
2.Надеть крючок для кабеля (Е) на
верхнюю ручку (F), закрепить верхнюю
ручку винтами (G) и барашками (Н) (рис.
1).
3.Закрепить выключатель на рукоятке
винтами (А) (рис. 2), разъем должен
быть обращен к оператору. Закрепите
электрический провод на рукоятке с
помощью прилагающегося зажима.
4.Установить колеса, вствив пальцевые
шпиндели крышки колеса (D) в одну из
трех позиций для кошения А, В, С (рис.
3).
5.В моделях с МАТЕРЧАТЫМ МЕШКОМ:
- Установить каркас (А) в мешок (В).
Закрепите борта мешка с помощью
отвертки или другого инструмента
(рис. 4).
- Поднять отражатель (А) и установить
мешок в верхней части корпуса (рис.
5).
В моделях с ЖЕСТКОЙ КОРЗИНОЙ:
- Собрать корзину с помощью крючков
(рис. 6).
- Поднять отражатель (А) у установить
корзину в верхеней части корпуса
(рис. 7).
Pуccкий
МОНТАЖ
