Руководство по эксплуатации Страница: 49

Caiman JUMBO 200-15 Руководство по эксплуатации онлайн [49/87] 769858

– 45 –

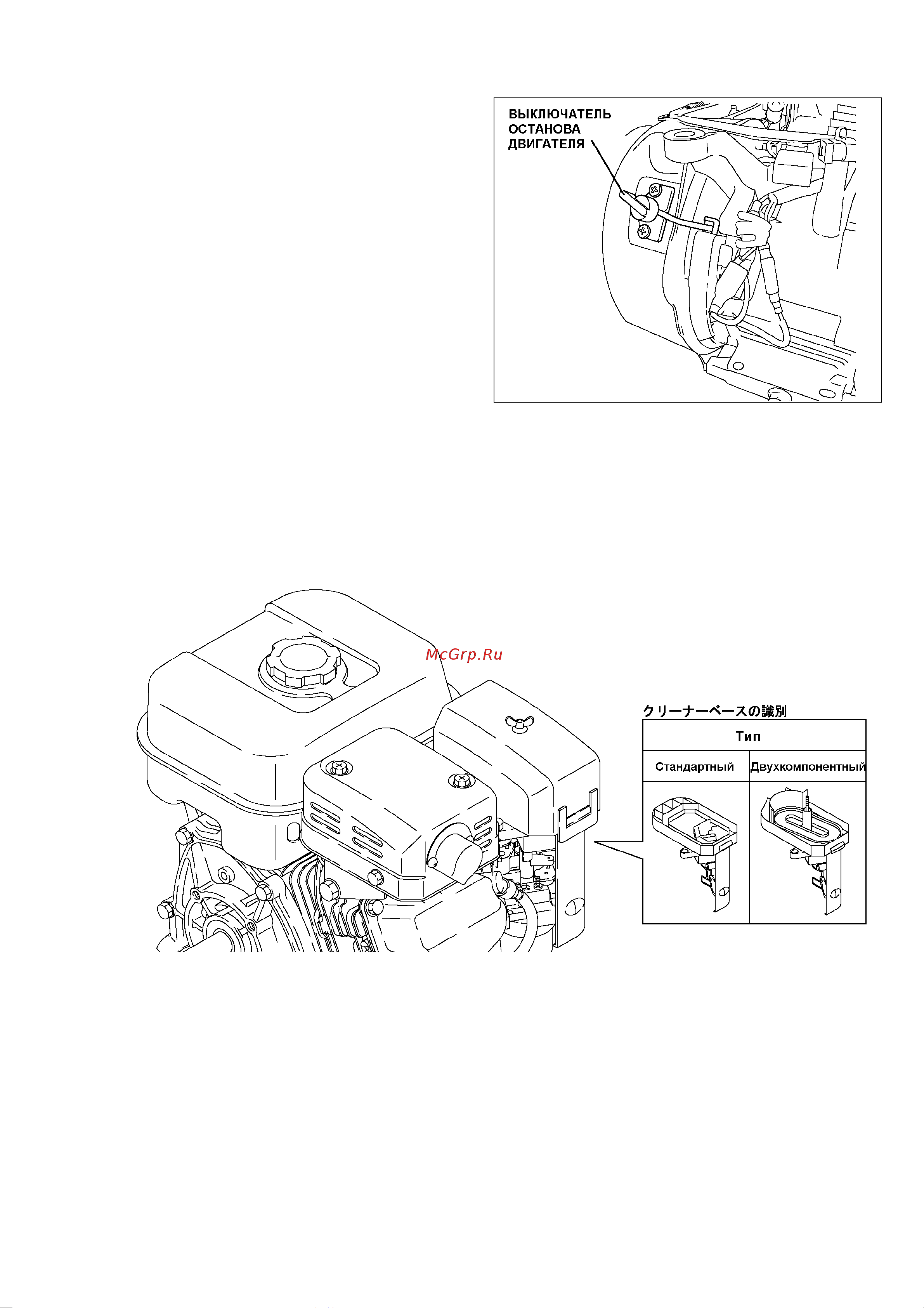

(28) ВЫКЛЮЧАТЕЛЬ ОСТАНОВА

ДВИГАТЕЛЯ

(1) Установите на корпус вентилятора

выключатель останова двигателя.

(2) Подробности проводки см. на

монтажной схеме (стр. 51 и 52).

Рис. 5-61

(29) ВОЗДУШНЫЙ ФИЛЬТР

Установите фильтрующий элемент и крышку воздушного фильтра.

Рис. 5-62
