Caiman JUMBO 200-15 [55/87] Монтажная схема

– 51 –

8. МОНТАЖНАЯ СХЕМА

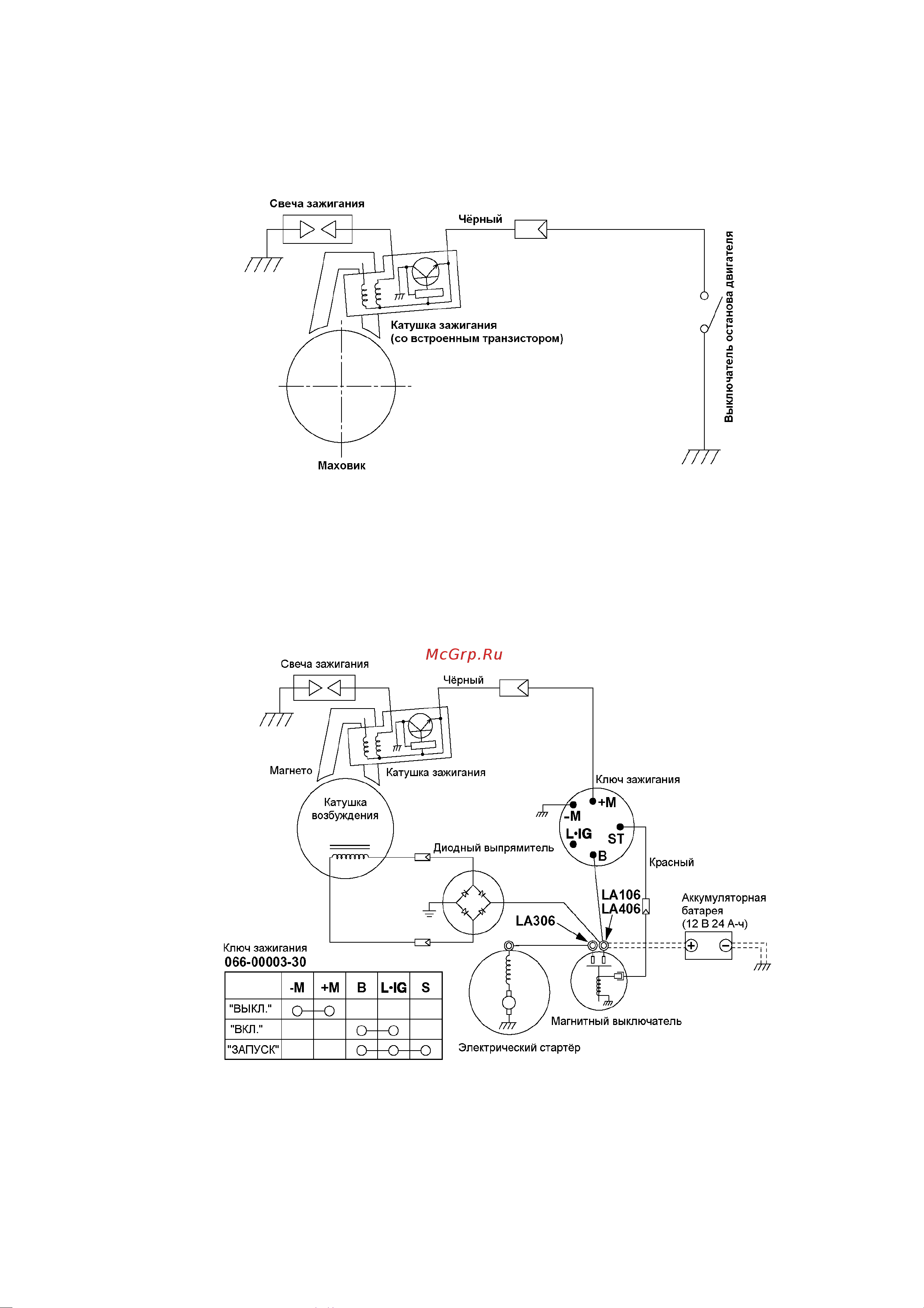

8-1 МОДЕЛИ БЕЗ ЭЛЕКТРИЧЕСКОГО СТАРТЁРА (EX13, 17, 21 и 27)

Рис. 8-1

8-2 МОДЕЛИ С ЭЛЕКТРИЧЕСКИМ СТАРТЁРОМ (EX17 и 21)

Рис. 8-2
