– 62 –

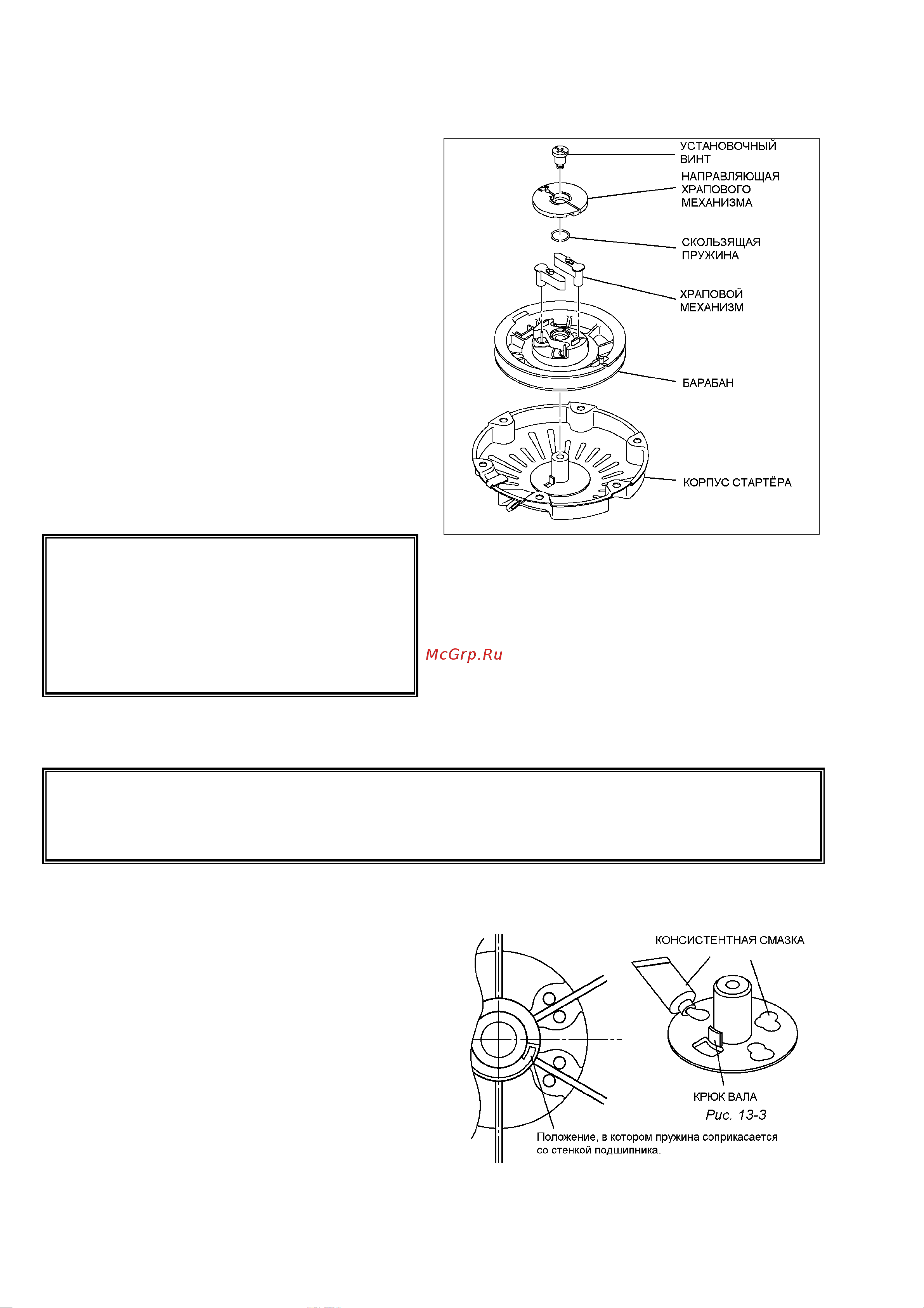

(2) Демонтируйте компоненты. (Рис. 13-2)
-1 Удерживая корпус, ослабьте
установочный винт.
-2 Извлеките установочный винт,
направляющую храпового механизма,
скользящую пружину и храповой
механизм в указанном порядке.
(3) Извлеките барабан. (Рис. 13-2)
-1 Осторожно удерживая барабан от
выпадения из корпуса, медленно
поверните его вперёд и назад на
четверть оборота до тех пор, пока он не
начнёт поворачиваться плавно.
-2 Немного приподнимите барабан и
извлеките его из корпуса.
-3 Если пружина готова выскочить из
барабана, повторите шаги (3)-1 и (3)-2.
Рис. 13-2
ПРИМЕЧАНИЕ:
Поскольку пружина удерживается в
барабане, не роняйте и не встряхивайте
барабан после его извлечения.
Положите его на ровную поверхность,
например, на стол.
Разборка завершена.
ПРИМЕЧАНИЕ:
Перед началом сборки наденьте защитные очки.
13-1-2 МЕТОДИКА СБОРКИ
(1) Установите барабан обратно в корпус.
-1 Нанесите на поверхность корпуса
консистентную смазку. (Рис. 13-3)
-2 Отрегулируйте положение внутреннего
конца пружины в барабане. (Рис. 13-4)
-3 Удерживайте барабан таким образом,
чтобы внутренний конец пружины был
зацеплен за крюк вала и затем
осторожно установите барабан обратно
в корпус.
-4 Осторожно поверните барабан против
часовой стрелки и убедитесь, что
пружина вошла в зацепление.
Рис. 13-4
