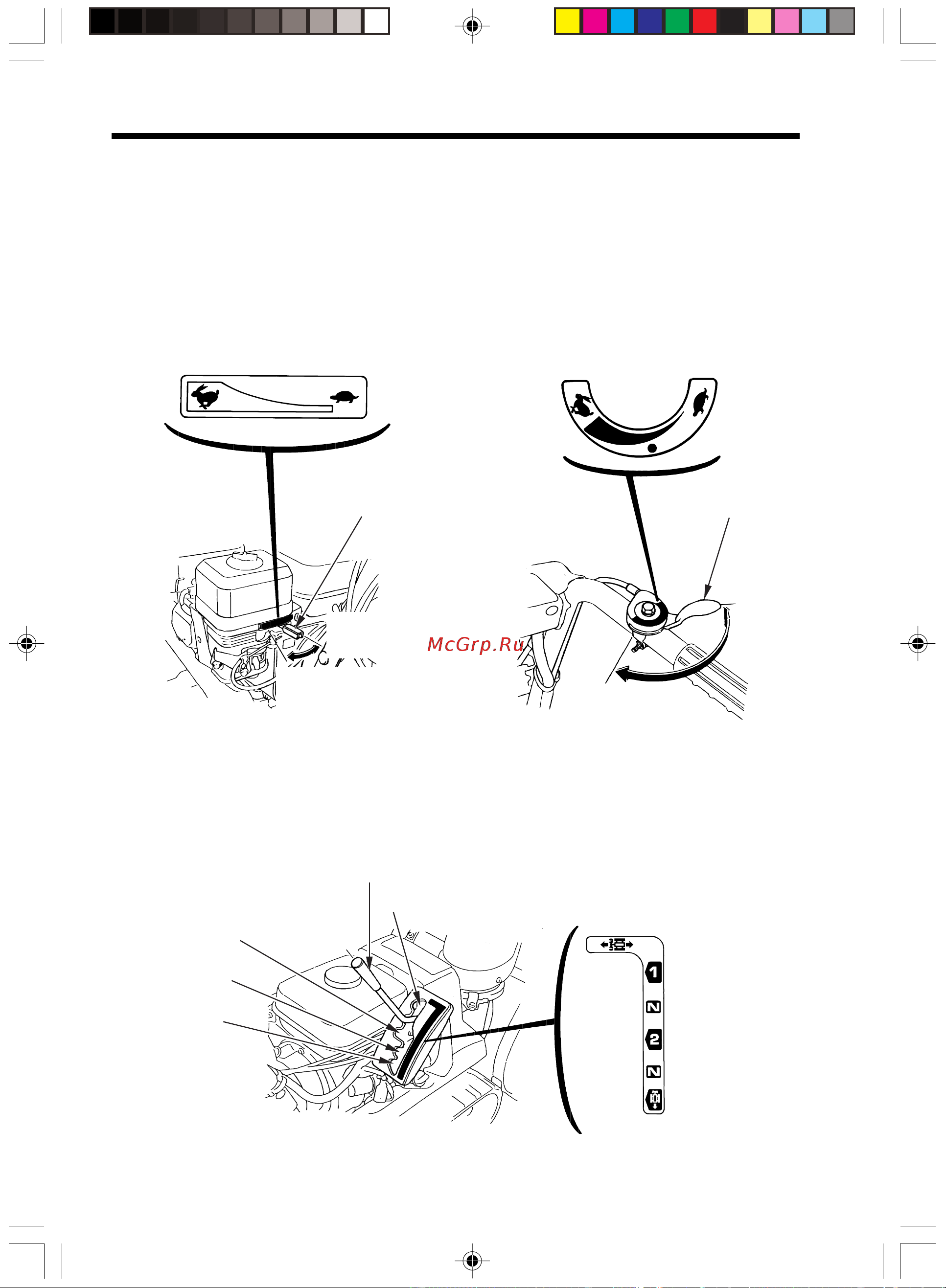

Рукоятка управления частотой вращения двигателя
Для регулировки частоты вращения двигателя пользуйтесь данной рукояткой.
При обычных условиях эксплуатации устанавливайте в положение «FAST»
(высокая частота вращения).
-
--
-
--
-
--
---
(Модификации HT, HTS, HW, TC, TCS)
ВЫСОКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
НИЗКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
РУКОЯТКА РЕГУЛИРОВКИ
ЧАСТОТЫ ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
НИЗКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
ВЫСОКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
(Модификации ET, ETS, EW, LW)
ВЫСОКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
НИЗКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
РУКОЯТКА РЕГУЛИРОВКИ
ЧАСТОТЫ ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
НИЗКАЯ
ЧАСТОТА
ВРАЩЕНИЯ
ВАЛА
ДВИГАТЕЛЯ
ВЫСОКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
(1)
(3)
(
4)
(3)
(2)
Рычаг переключения передач
Используйте данный рычаг для выбора скорости или направления движения.
(1): НИЗКАЯ СКОРОСТЬ
(2): ВЫСОКАЯ СКОРОСТЬ
(3): НЕЙТРАЛЬ
(4): ЗАДНИЙ ХОД
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
НИЗКАЯ СКОРОСТЬ
НЕЙТРАЛЬ
ВЫСОКАЯ СКОРОСТЬ
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
