Honda HSS655 ETS [32/56] Модификации et ets ew lw

Если предупреждающая наклейка отклеивается или текст на ней стал трудночитаем обратитесь к официальному дилеру компании honda для ее замены 8

Модификации ets ht hts hw et ew lw 8

Надписи содержащиеся на этих наклейках предостерегают вас о потенциальной опасности серьезного травмирования внимательно прочтите текст на наклейках а также замечания и предупреждения которые приведены в данном руководстве 8

Расположение наклеек с предупреждающими надписями 8

Расположение сертификационной таблички и наклейки с данными по уровню шума 9

Машина на гусеничном ходу модификация ets 10

Основные узлы и детали снегоуборочника 10

Машина на колесном ходу модификация lw 11

Выключатель зажигания 12

Данный выключатель используется для включения системы зажигания перед запуском двигателя и для остановки двигателя 12

Клапан отсечки топлива 12

Клапан отсечки топлива открывает и перекрывает топливопровод идущий от топливного бака к карбюратору убедитесь что переключатель клапана находится точно в положении включено или выключено 12

Модификации et ew tc 12

Модификации ets hts 12

Модификации ht lw hw tcs 12

Органы управления 12

Перед транспортировкой убедитесь что клапан отсечки топлива находится в положении выключено что предотвратит возможную утечку топлива пролившееся топливо или его пары могут привести к возгоранию 12

Предостережение 12

Кнопка включения стартера питающегося от сети переменного тока модификация tcs нажмите на данную кнопку для включения электрического стартера 13

Модификации ets hts 13

Модификации ht lw hw 13

Модификации tc tcs 13

Рукоятка стартера для запуска двигателя потяните за рукоятку стартера 13

Рукоятка управления дроссельной заслонкой при запуске холодного двигателя прикройте дроссельную заслонку модификации et ew 13

1 низкая скорость 2 высокая скорость 3 нейтраль 4 задний ход 14

Для регулировки частоты вращения двигателя пользуйтесь данной рукояткой при обычных условиях эксплуатации устанавливайте в положение fast высокая частота вращения 14

Используйте данный рычаг для выбора скорости или направления движения 14

Модификации et ets ew lw 14

Модификации ht hts hw tc tcs 14

Рукоятка управления частотой вращения двигателя 14

Рычаг переключения передач 14

Используйте эту рукоятку для включения или отключения привода движения 15

Направляющая желоба 15

Направляющая желоба управляет направлением и углом выброса снега 15

Рукоятка включения привода движения 15

Контрольный осмотр перед началом работы 20

Запрещается запускать двигатель в закрытых и небольших по объему помещениях отработавшие газы содержат токсичный оксид углерода вдыхание которого может вызвать потерю сознания и привести к смерти 23

Модификации ets hts модификации et ew tc 23

Модификации ht lw hw tcs 23

Поверните выключатель зажигания в положение включено 23

Поверните клапан отсечки топлива в положение включено убедитесь что кран слива топлива полностью закрыт 23

Предостережение 23

Пуск двигателя 23

В холодную погоду и при запуске холодного двигателя переведите рукоятку управления дроссельной заслонкой в положение закрыто 24

Модификации et ew 24

Модификации ets hts 24

Модификации ht lw hw 24

Модификации tc tcs 24

Подсоедините штыревую часть разъема провода к блоку выключателей а гнездовую к заземленному источнику питания переменным током напряжением 120 в 24

Стартер с питанием от сети переменного тока модификация tcs 24

Дайте двигателю прогреться несколько минут если рукоятка управления дроссельной заслонкой переводилась в положение закрыто то по мере прогревания двигателя утапливайте ее до положения открыто 26

Пуск машин оборудованных электростартерами постоянного тока модификации ets hts 1 поверните выключатель зажигания в положение включено 26

В холодную погоду и при запуске холодного двигателя переведите рукоятку управления дроссельной заслонкой в положение закрыто 27

Поверните выключатель зажигания в положение пуск двигателя и удерживайте его до запуска двигателя 27

Поверните клапан отсечки топлива в положение включено убедитесь что кран слива топлива полностью закрыт 27

Примечание при падении скорости прокрутки стартера по прошествии определенного периода времени загорится индикатор аккумуляторной батареи говорящий о необходимости ее подзарядки 27

Отбойник и скребок имеют три положения выберете положение соответствующее условиям приведенным в таблице 30

Отрегулируйте положение отбойника и скребка 30

Перед регулировкой положения отбойника и скребка убедитесь что двигатель заглушен и со свечи зажигания снят свечной наконечник 30

После регулировки убедитесь что болты и гайки надежно затянуты 30

Предостережение 30

Примечание регулировка должна быть одинаковой со всех сторон 30

Работа на снегоуборочнике 30

Скребок и отбойник 30

Высокая скорость 32

Задний ход 32

Запустите двигатель согласно процедуре описанной на странице 23 32

Модификации et ets ew lw 32

Модификации ht hts hw tc tcs 32

Нейтраль 32

Низкая скорость 32

Переведите в положение соответствующее желаемому режиму движения рычаг переключения скоростей 32

Перед началом работы с данным оборудованием вы должны прочесть и понять инструкцию по безопасной работе приведенную на страницах с 3 по 7 32

Предостережение 32

Предупреждение перед переключением режимов движения убедитесь что рычаг подключения привода движения выключен четко установите рычаг переключения скоростей в паз при движении машины никогда не производите переключения режимов движения 32

При нормальных условиях работы переведите рукоятку регулировки частоты вращения двигателя в положение высокая частота вращения 32

Примечание работа на низкой скорости 1 рекомендуется для уборки глубокого или слежавшегося снега 32

Работа на снегоуборочнике 32

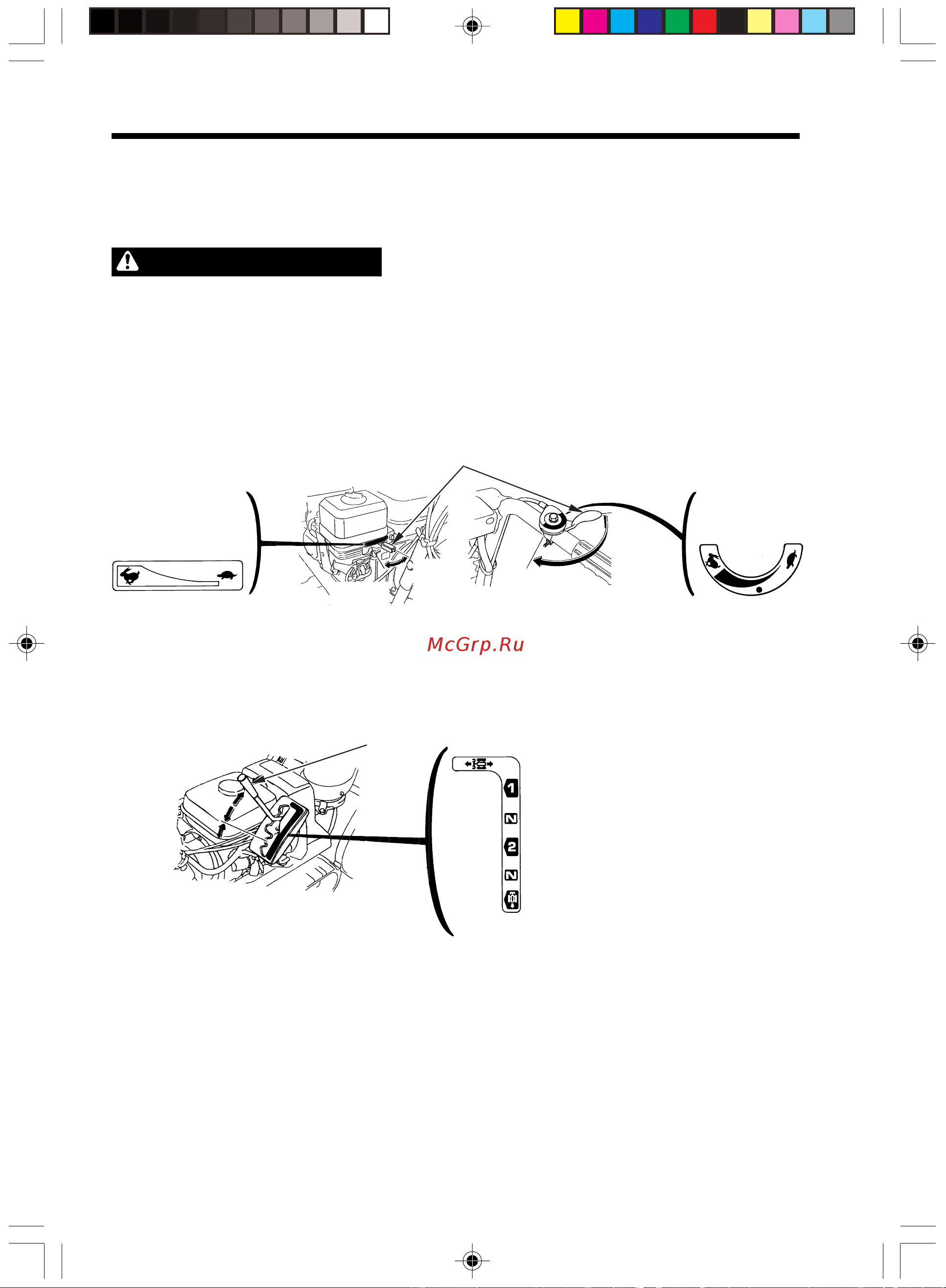

Рычаг переключения скоростей 32

Отрегулируйте направляющую желоба на требуемую дистанцию и угол выброса снега 33

При поджатии рукоятки включения привода шнека машина начнет движение и очистку снега 33

Размерность скорости указана метр секунда 33

Скорость движения машины при максимальной частоте вращения двигателя 33

Для включения привода шнека установите рычаг переключения передач в положение нейтраль а затем подожмите рычаг включения привода шнека 34

Для остановки машины уберите руку с рукоятки включения привода шенка 34

Для перемещения с одного места на другое или для изменения направления движения используйте только рукоятку включения привода движения 34

Остановка двигателя 38

Техническое обслуживание 39

Примечание 1 при тяжелых условиях эксплуатации данные части могут требовать более частой проверки и замены 2 обслуживание по указанным выше пунктам необходимо производить на сервисной станции дилера если у вас нет надлежащего инструмента и технически грамотного специалиста описание выполнения операций технического обслуживания приведено в руководстве по техническому обслуживанию и ремонту 3 если снегоуборочник используется для профессиональных или коммерческих целей то для точного определения времени технического обслуживания необходимо вести учет отработанных мото часов 40

Регламент технического обслуживания 40

Инструмент 41

Хранение 48

Нанесите масло на указанные ниже элементы для их смазки и защиты от коррозии 50

Поиск и устранение неисправностей 51

Двигатель 52

Значения габаритной длины и сухого веса различны для различных модификаций машин 52

Примечание производитель может изменить данные характеристики без предварительного уведомления 52

Рама 52

Технические характеристики 52

Адреса дилеров компании honda 53

Для заметок 54

Для заметок 55

Для заметок 56
