е) Вставьте оба конца лески в два удерживающих паза шпульки
(рис.7а).
ж) Установите пружину и металлическую прокладку в шпульку
и пропустите оба конца лески через отверстия в корпусе катушки
(рис. 7б).
з) Удерживая корпус катушки и шпульку вместе одной рукой,
поочерёдно потяните за концы лески для освобождения их из
удерживающих пазов шпульки.
и) Зафиксируйте шпульку в корпусе катушки.
к) Наденьте прижимную крышку на корпус катушки.
8.1.2 Установка шпульки с предварительно намотанной на неё
леской. Убедитесь, что диаметр лески на шпульке соответствует
диаметру, рекомендованному настоящим руководством по
эксплуатации. Выполните п.п. 8.1.1 (а, б) для снятия шпульки.
Возьмите новую шпульку с предварительно намотанной леской.
Выполните п.п. 8.1.1 (ж-к) для установки новой шпульки в корпус
катушки.
Извлеките поролоновые воздушные фильтры (рис.8).
8.2.3 Промойте каждый воздушный фильтр в растворе воды с
моющим средством. Тщательно прополощите его, отожмите
лишнюю воду и дайте ему высохнуть.
8.2.4 Пропитайте фильтр количеством чистого
моторного масла (используйте масло, применяемое для
приготовления топливной смеси).
8.2.5 отожмите фильтр для того, чтобы удалить
излишки масла и равномерно распределить масло по нему.
8.2 Обслуживание воздушного фильтра.
небольшим
Хорошо
2
8.2.1 Открутите фиксирующий винт крышки воздушного
фильтра (рис.8).
8.2.2 Снимите крышку воздушного фильтра (рис.8),открутив
её.
1

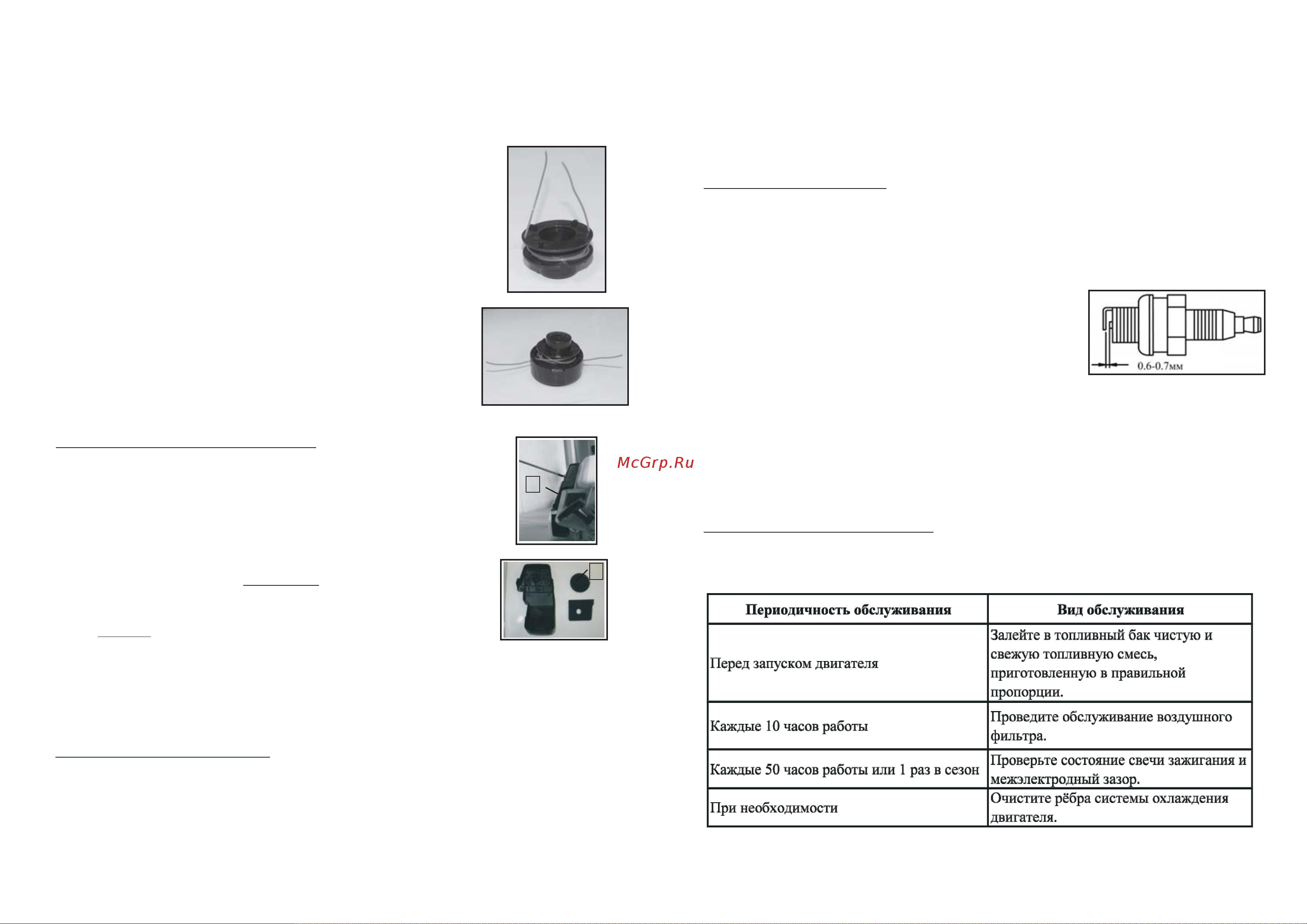

рис. 7
рис. 8
г) Возьмите около 7,5 м новой лески. Сложите её пополам, и пропустите оба конца в
отверстия шпульки . Потяните леску таким образом, чтобы получившаяся петля была по
возможности меньше.
д) Удерживая пальцами оба конца лески, намотайте её ровными плотными слоями.
Наматывание лески необходимо производить в направлении, указанном на шпульке. При
этом указательный палец поместите между двумя кусками лески, чтобы исключить их
перехлёст.
а
б
8.2.6 Установите фильтр на место.
8.2.7 Установите крышку воздушного фильтра на место.
8.3.1 Проверка топлива. Использование старой и/или приготовленной в неправильной
пропорции топливной смести приводит к тому, что двигатель начинает неправильно
работать. Поэтому слейте старое топливо и заполните топливный бак чистой, свежей,
приготовленной в правильной пропорции топливной смесью.
8.3.2 Проверка воздушного фильтра. Грязный воздушный фильтр уменьшает
поступление воздуха в карбюратор, изменяя соотношение воздушно-топливной смеси. Это
Внимание! При эксплуатации бензокосы без установленного воздушного фильтра и
крышки воздушного фильтра гарантия считается недействительной.
8.3 Обслуживание карбюратора.
часто является причиной разрегулировки карбюратора. Проверьте состояние воздушного
фильтра.
8.3.3 Регулировка оборотов холостого хода карбюратора. Если после проверки качества
топливной смеси и очистки воздушного фильтра двигатель работает на холостых оборотах
неустойчиво, то необходимо произвести регулировку оборотов холостого хода.
Регулировку оборотов холостого хода рекомендуется производить в специализированном
техническом центре с привлечением специально обученных мастеров.
8.4.1 Остановите двигатель и убедитесь, что он остыл. Отсоедините высоковольтный
провод от свечи зажигания.
8.4.2 Очистите зону вокруг свечи. Вывинтите свечу из двигателя, используя свечной
ключ.
Внимание! Неправильная регулировка карбюратора может привести к поломке
двигателя.
8.4 Замена свечи зажигания.
8.4.3 Замените неисправную или грязную свечу
зажигания, а также свечу зажигания с треснутым
изолятором.
8.4.4 Проверьте величину межэлектродного зазора,
которая должна быть около 0,6...0,7 мм. При существенном
отличии измеренной величины зазора указанным
требованиям замените свечу.
Внимание! Не следует скоблить, шлифовать песком или каким-либо способом
чистить электроды свечи, что может привести к выходу из строя двигателя при
попадании твёрдых частиц в двигатель. При необходимости используйте металлическую
щётку, а затем тщательно продуйте электроды свечи сжатым воздухом.
8.4.5 Установите свечу в двигатель, завернув её до упора от руки, затем затяните ключом
на 180 для новой, и на 90 для использованной ранее.
8.4.6 Установите в/в провод на центральный электрод свечи.
График проведения ТО бензокосы представлен в таблице ниже. Кроме того,
приведённые в таблице процедуры могут выполняться в начале сезона.
00
8.5 Периодичность проведения ТО.
1
2
