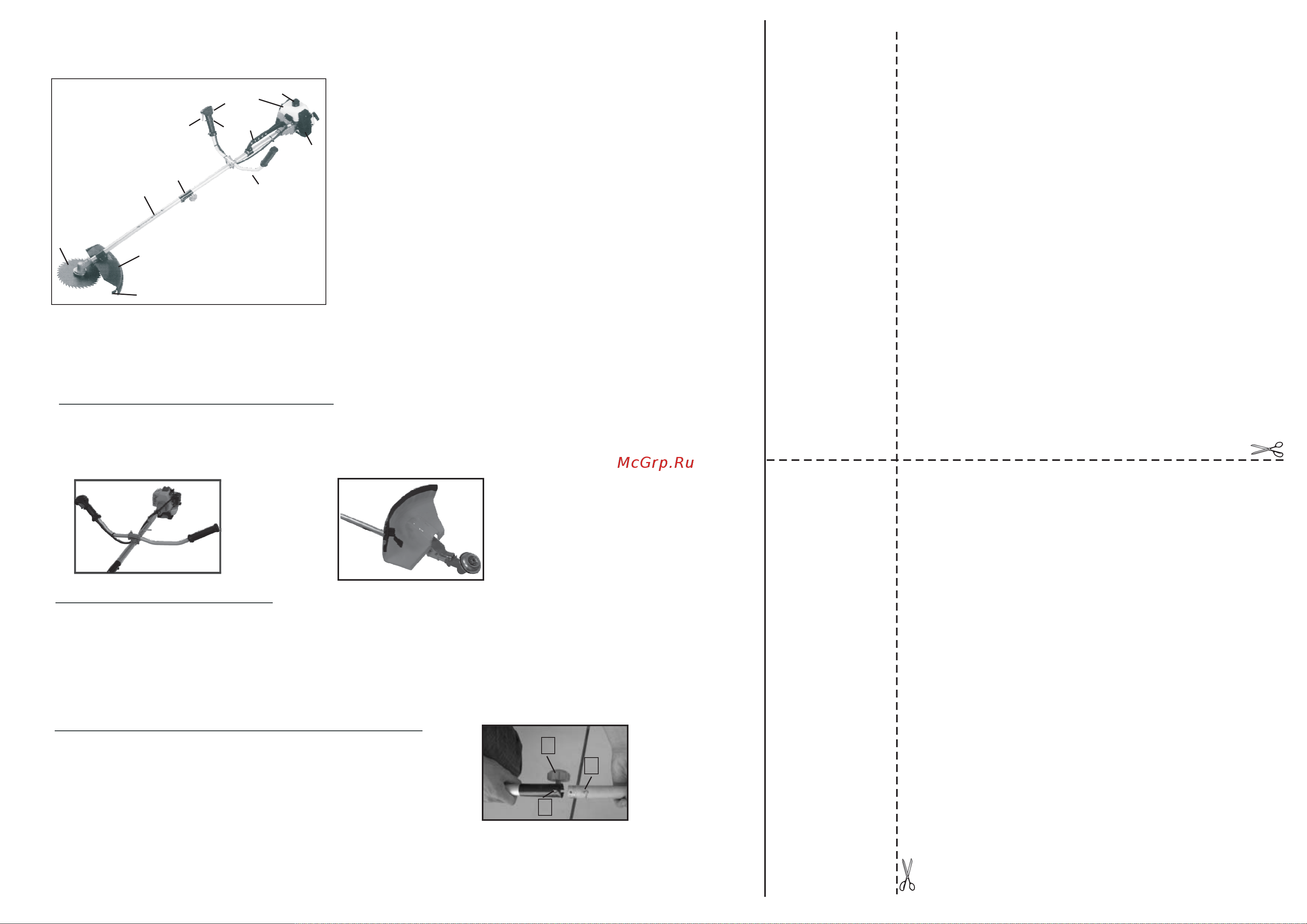

6. Сборка
6.1 Установка образной рукоятки (рис.2)J-
6.1.1 Возьмите правую и левую части рукоятки (рис.1) и установите на штангу
гибкого вала (рис.1)
6.1.2 Затяните фиксирующие винты шестигранным ключом.
6
2
рис. 2 рис. 3
6.2 Установка защитного кожуха .
Внимание! 13Перед работой, не забудьте снять с ножа ограничителя длины лески
(рис. 1) защитный чехол. Соответственно, по окончанию работы наденьте чехол
обратно.
6.2.1 Расположите защитный кожух над штангой гибкого вала как показано на рис.3
6.2.2 Двигайте защитный кожух до тех пор пока отверстия в кожухе не совпадут с
отверстиями в металлической пластине. Затяните винты крепления защитного кожуха.
6
15
Корешок талона № 1
(модель: ___________________________)
(Изъят”__”______________________201_г.
(Исполнитель______(_______________________).
(подпись) (фамилия, имя, отчество)
на гарантийный ремонт бензиновой косы
Корешок талона № 2
(модель: ___________________________)
(Изъят”__”______________________201_г.
(Исполнитель______(_______________________).
(подпись) (фамилия, имя, отчество)
на гарантийный ремонт бензиновой косы
Продан_____________________________
(наименование и адрес предприятия)
Дата продажи ________________
Место
печати
Продавец
___________________
(подпись)
(фамилия, имя, отчество)
ДЕЙСТВИТЕЛЕН ПРИ ЗАПОЛНЕНИИ
ТАЛОН № 1
на гарантийный ремонт бензиновой косы
(модель:________________________)
Серийный номер____________________
Представитель ОТК _____________________
(подпись, штамп)
Заполняет торговая организация:
Внимание! При продаже инструмента должны заполняться все поля гарантийного талона. Неполное или неправильное заполнение гарантийного
талона может привести к отказу от выполнения гарантийных обязательств.
С условиями гарантийного обслуживания ознакомлен(а). При покупке изделие было проверено. Претензий к упаковке, комплектации и
внешнему виду не имею.
Подпись покупателя _____________________
(_________________________________)
Продан_____________________________
(наименование и адрес предприятия)
Дата продажи ________________
Место
печати
Продавец
___________________
(подпись)
(фамилия, имя, отчество)
ДЕЙСТВИТЕЛЕН ПРИ ЗАПОЛНЕНИИ
ТАЛОН № 2
на гарантийный ремонт бензиновой косы
(модель:________________________)
Серийный номер____________________
Представитель ОТК _____________________
(подпись, штамп)
Заполняет торговая организация:
(_________________________________)
5. Общий вид
5.1 Общий вид бензокосы схематично представлен на рис.1
рис. 1
1.
2. Штанга гибкого вала (в сборе)
3.
4.
5.
6.
7. Крепление ремня
8. Крышка воздушного фильтра
9. Крышка топливного бака
10. Топливный бак
12.
13.
Режущий нож
Клавиша защиты от непроизвольного
включения
Рычаг управления дроссельной
заслонкой
Выключатель зажигания
Передняя рукоятка
11. Соединительная муфта
Защитный кожух
Нож ограничителя длины лески
1
2
3
рис. 4
6.3 Установка нижней части штанги гибкого вала (рис.4).
6.3.1Ослабьте барашковую рукоятку (рис.4), откручивая её
против часовой стрелки.
6.3.2 Совместите верхнюю и нижнюю части штанги, как
показано на рис.4
6.3.3 Соедините верхнюю и нижние части штанги. При этом
фиксирующая кнопка (рис.4) должна находится в отверстии
(рис.4) соединительной муфты.
1
23
1
2
3
4
5
6
7
8
9
10
11
12
13
