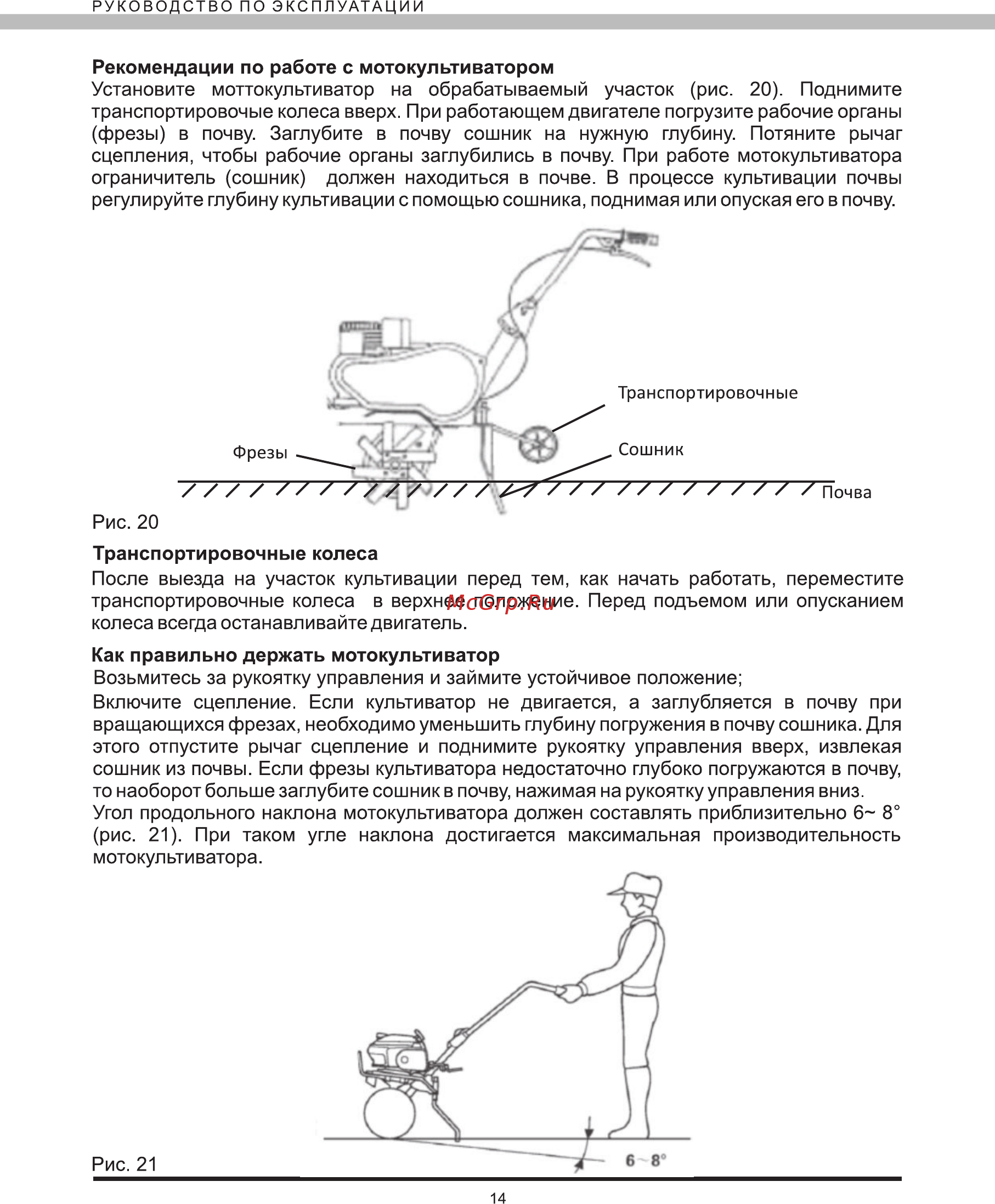

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Рекомендации по работе с мотокультиватором Установите моттокультиватор на обрабатываемый участок рис 20 Поднимите транспортировочые колеса вверх При работающем двигателе погрузите рабочие органы фрезы в почву Заглубите в почву сошник на нужную глубину Потяните рычаг сцепления чтобы рабочие органы заглубились в почву При работе мотокультиватора ограничитель сошник должен находиться в почве В процессе культивации почвы регулируйте глубину культивации с помощью сошника поднимая или опуская его в почву Рис 20 Транспортировочные колеса После выезда на участок культивации перед тем как начать работать переместите транспортировочные колеса в верхнее положение Перед подъемом или опусканием колеса всегда останавливайте двигатель Как правильно держать мотокультиватор Возьмитесь за рукоятку управления и займите устойчивое положение Включите сцепление Если культиватор не двигается а заглубляется в почву при вращающихся фрезах необходимо уменьшить глубину погружения в почву сошника Для этого отпустите рычаг сцепление и поднимите рукоятку управления вверх извлекая сошник из почвы Если фрезы культиватора недостаточно глубоко погружаются в почву то наоборот больше заглубите сошник в почву нажимая на рукоятку управления вниз Угол продольного наклона мотокультиватора должен составлять приблизительно 6 8 рис 21 При таком угле наклона достигается максимальная производительность мотокультиватора 14
