ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ миниосциллограф DS203

www.minidso.ru DS203

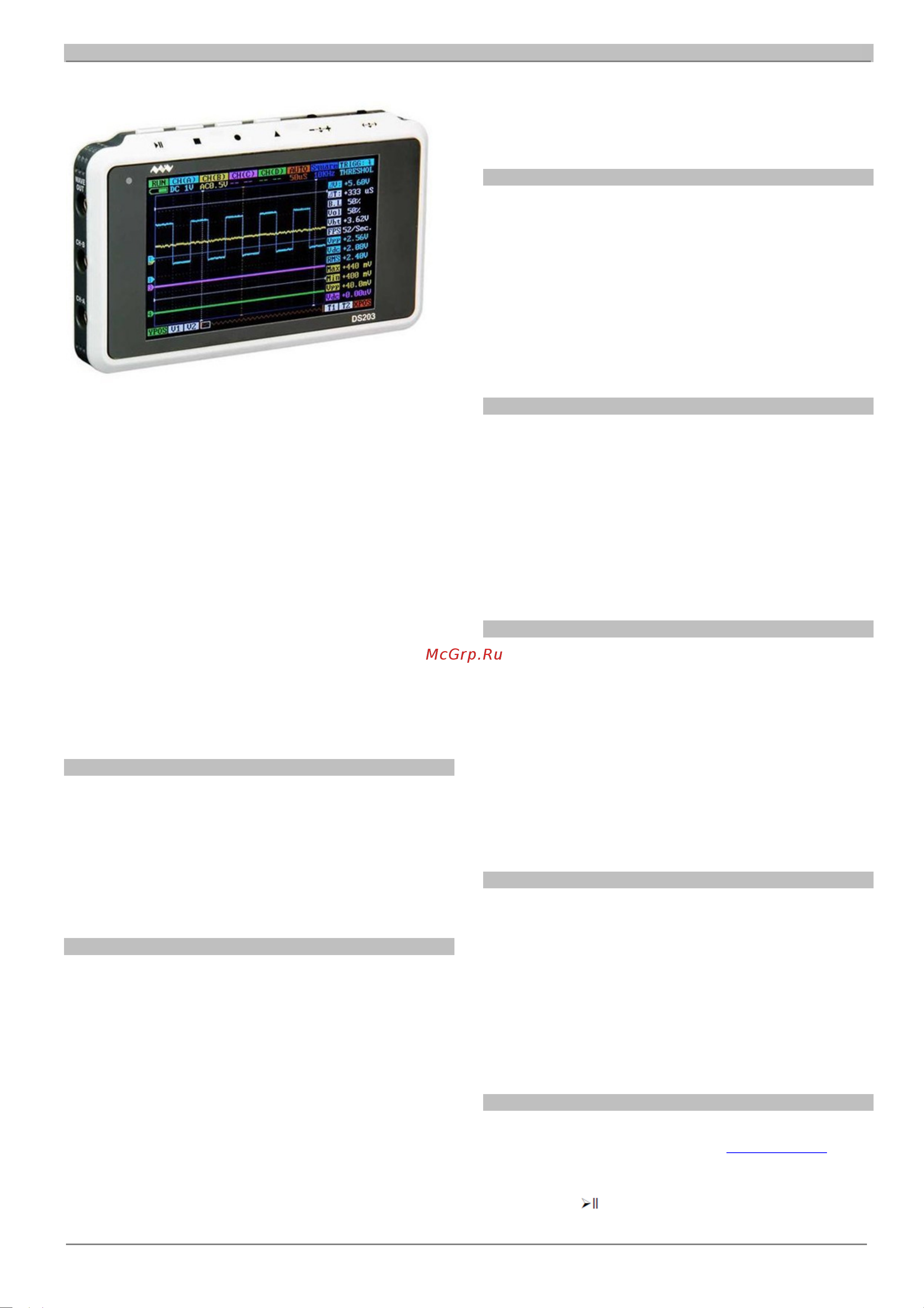

Карманный осциллограф DS203

СОДЕРЖАНИЕ

1. Информация о приборе ..………........................................ 1

2. Общие правила безопасной работы.................................. 1

3. Основные характеристики……........................................... 1

8.2. Дисплей..……………........................................................ 2

8.2.1. Область параметров…................................................ 2

8.2.2. Функции области каналов…........................................ 3

8.2.3. Функции области измерения…................................... 3

8.2.4. Меню………………………………................................... 3

9. Примеры использования..……….………….….................... 4

9.1. Пример 1: Измерение простого сигнала...................... 4

9.2. Пример 2: Формирование осциллограммы

одиночного сигнала…………………………………................... 4

9.3. Пример 3: Измерения с помощью курсоров................... 4

лограф, предназначенный для решения задач обслуживания

электронной техники. Прибор выполнен на базе процессора ARM

Cortex-M3 с использованием программируемой логической инте-

гральной схемы для управления контролем и буферизацией дан-

ных аналого-цифрового преобразователя. Встроенный USB-диск

емкостью 2 Мб позволяет сохранять осциллограммы и обновлять

программное обеспечение прибора. Диск также предоставляет

четыре области памяти для приложений, позволяя пользователю

загружать и обновлять до 4 различных приложений.

Используйте надлежащий шнур питания. Используйте соот-

ветствующий прибору шнур питания, сертифицированный в ва-

шей стране/регионе.

Правильно подсоединяйте и отсоединяйте измерительные

щупы. Не отключайте и не подключайте измерительные щупы,

если они подсоединены к источнику измеряемого сигнала. Преж-

де чем отсоединять или подсоединять измерительные щупы к

прибору, отсоедините их от обследуемой цепи.

Соблюдайте все ограничения на входные сигналы. Во избе-

жание возгорания или поражения электрическим током соблю-

Не работайте с прибором в огнеопасной или взрывоопасной

среде.

Держите поверхность прибора чистой и сухой.

3. Основные характеристики

• Полоса пропускания 8 МГц, разрядность 8 бит

• 2 аналоговых канала (CH_A, CH_B)

• 2 цифровых канала (CH_C, CH_D)

• Частота дискретизации аналоговых каналов – до 72 МГц

• Длина записываемой осциллограммы для любого канала – до

[CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]|[CH_D],

[CH_C]&[CH_D], REC_A, REC_B, REC_C, REC_D

4. Условия эксплуатации

Температура:

Рабочая температура: 0ºС – +50ºС;

Температура хранения -20ºС – +60ºС

Относительная влажность:

- рабочая при высокой температуре (40ºС – 50ºС): 0-60%;

- рабочая при низкой температуре (0ºС – 40ºС): 10-90%

напряжение ±15 В

5. Общий осмотр

При приобретении нового осциллографа DS203 рекомендуется

осмотреть его в следующем порядке:

1. Удостоверьтесь в отсутствии повреждений, связанных с

транспортировкой.

Если картонная или пластиковая упаковка серьезно повреждена,

сохраняйте ее до тех пор, пока прибор и принадлежности не

пройдут проверку электрических и механических характеристик.

ковку и свяжитесь с дистрибьютором, выполняющим сервисное

обслуживание, ремонт или замену.

6. Начало работы

Перед началом работы проведите короткое обследование функ-

ций осциллографа, чтобы удостовериться, что он работает кор-

ректно. Выполните следующие действия:

1. Включите питание осциллографа и дождитесь появления ос-

новного экрана на дисплее прибора.

2. Подайте на вход осциллографа эталонный сигнал (например,

каналами CH_B, CH_C и CH_D.

7. Обновление встроенного ПО

Для обновления встроенного программного обеспечения выпол-

ните следующие действия:

1. Войдите в Интернет и откройте сайт www.minidso.com. Загру-

зите на свой компьютер последнюю версию программного обес-

печения, соответствующего модели осциллографа.

2. Включите питание осциллографа, одновременно удерживая

нажатой кнопку
