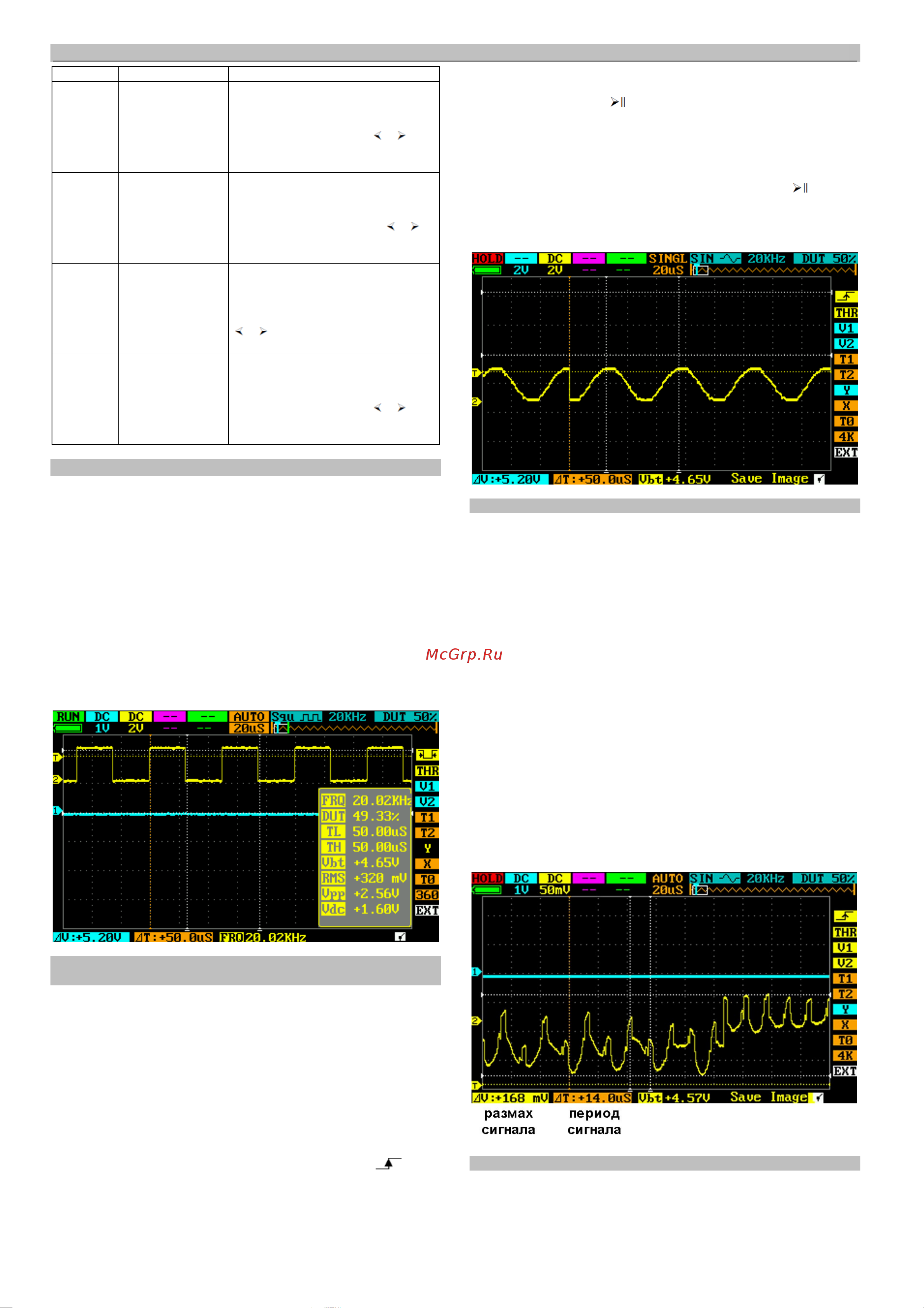

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ миниосциллограф DS203
4
хода к следующему элементу меню
BackLight
Настройка ярко-
сти подсветки
Используйте кнопки (–…+) чтобы
подтвердить новое значение,
нажатие кнопки (– …+) для изме-
нения яркости и кнопки (
…
) для
перехода к следующему элементу
меню
Buzzer
Настройка гром-
кости звукового
сигнала
Используйте кнопки (–…+) чтобы
подтвердить новое значение,
нажатие кнопки (– …+) для изме-
нения громкости и кнопки (
…
)
для перехода к следующему эле-
менту меню
Standby
Выбор экранной
заставки
Используйте кнопки (–…+) чтобы
подтвердить выбранную заставку,
нажатие кнопки (– …+) для перехо-
да к другим заставкам и кнопки
(
…
) для перехода к следующе-
му элементу меню
Calibrat
Калибровка при-
бора (удостоверь-
тесь, что канал
CH_A заземлен)
Используйте кнопки (–…+) чтобы
подтвердить результат калибровки,
нажатие кнопки (– …+) для изме-
нения яркости и кнопки (
…
) для
перехода к следующему элементу
меню
9. Примеры использования
9.1. Пример 1: Измерение простого сигнала
Наблюдение в цепи одного неизвестного сигнала, быстрое изме-
рение и отображение частоты и размаха сигнала.
Выполните следующие действия:
Подсоедините щуп канала CH_A или CH_B к обследуемой
точке цепи.
Установите режим измерения выбранного канала на AUTO,
связь по постоянному току, настройте вертикальную и гори-
зонтальную развертку и удостоверьтесь, что сигнал отобра-
жается ясно.
Для стабилизации сигнала настройте значение THR.
Нажмите кнопку (●) и проанализируйте характеристики сигна-
ла, например, размах Vpp, среднеквадратичное значение на-
пряжения RMS, частоту FRQ и т.д., как показано на следую-
щем рисунке:
9.2. Пример 2: Формирование осциллограммы одиночного
сигнала
Особенностью и преимуществом цифрового осциллографа явля-
ется возможность легко формировать осциллограммы неперио-
дических сигналов, например, отдельных импульсов. Для фикса-
ции одиночного сигнала, вам потребуется заранее иметь о нем
представление, чтобы установить уровень и фронт запуска. На-
пример, если импульс представляет собой логический сигнал
TTL, уровень запуска следует установить на 2 В и выполнять
запуск по нарастающему фронту. Если сигнал нестабильный,
рекомендуется сначала пронаблюдать его в нормальном режиме
запуска, чтобы определить уровень и фронт запуска.
Выполните следующие действия:
Подсоедините щуп канала CH_B к обследуемой точке цепи.
Настройте условия запуска: установите значение
пара-
метра J (запуск по нарастающему фронту) и значение SINGL
параметра F (одиночный запуск). Настройка запуска: связь по
постоянному току.
Настройте горизонтальную и вертикальную развертку
Установите подходящий уровень запуска (элемент K в облас-
ти измерений)
Нажмите кнопку
и дождитесь появления сигнала,
удовлетворяющего условию запуска. Если сигнал достигнет
заданного уровня запуска, он отобразится на дисплее.
Эта функция позволяет легко фиксировать случайные события:
например, неожиданный всплеск напряжения с большой
амплитудой. Для этого установите уровень запуска немного
выше нормального уровня сигнала, нажмите кнопку и когда
произойдет всплеск напряжения, прибор автоматически запустит
выборку сигнала и сохранит осциллограмму до и после момента
запуска, как показано на следующем рисунке
9.3. Пример 3: Измерения с помощью курсоров
Для быстрого измерения временных и амплитудных характери-
стик сигнала можно использовать курсоры.
1. Измерение периода сигнала по третьей осцилляции
Выполните следующие действия:
Выберите элемент меню N (T1).
С помощью кнопок «+» и «-» установите курсор Т1 на третий
максимум на осциллограмме.
Выберите элемент меню O (T2).
С помощью кнопок «+» и «-» установите курсор Т2 на четвер-
тый максимум на осциллограмме.
После этого вы получите ∆Т=14,0 мкс, соответствующее периоду
сигнала по третьей осцилляции на осциллограмме.
2. Измерение размаха сигнала
Выполните следующие действия:
Выберите элемент меню L (V1).
С помощью кнопок «+» и «-» установите курсор V1 на макси-
мум сигнала.
Выберите элемент меню M (V2).
С помощью кнопок «+» и «-» установите курсор V2 на мини-
мум сигнала.
После этого вы получите значение ∆V=168 мВ, соответствующее
размаху сигнала, как показано на следующем рисунке:
9.4. Пример 4: Сравнение осциллограмм
Элемент области каналов Е (значения REC_A/REC_B/REC_C/
REC_D) можно использовать для сравнения исследуемого сигна-
ла с опорным.
