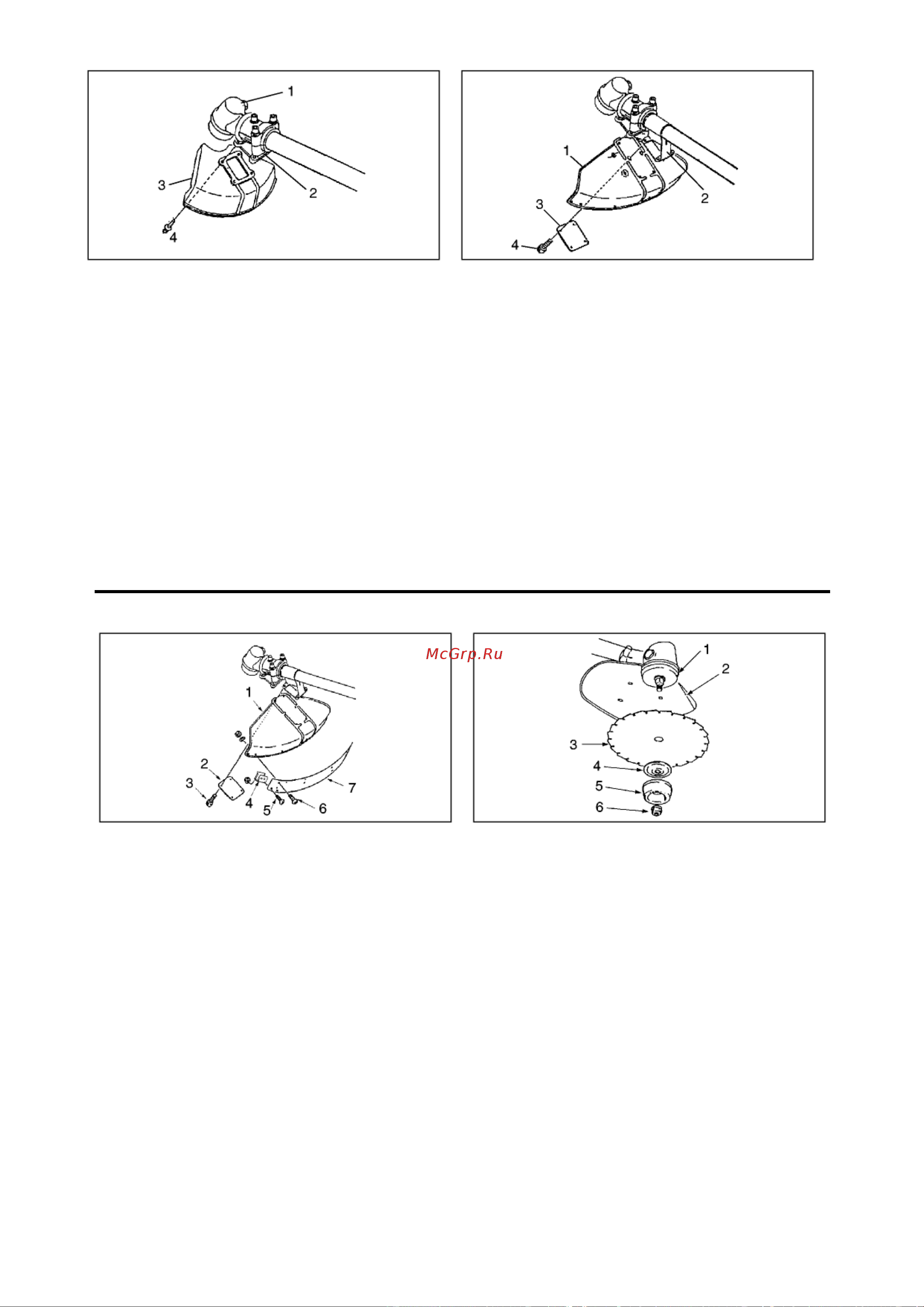

1. Корпус редуктора
2. Кронштейн
УСТАНОВКА
ЗАЩИТНОГО ЭКРАНА (CLS-5800)
• Расположите защитный экран на кронштейне
корпуса редуктора так, чтобы отверстия на
кронштейне и экране совместились.
• Надёжно закрепите защитный экран на кронштейне
с помощью четырёх болтов (M5x20).
3. Пластина
4. Болт M5x18
УСТАНОВКА ЗАЩИТНОГО ЭКРАНА
(CLS-5810 с металлическим
ножом/дисковой пилой 255 мм)
• Совместите кронштейн с метками для
металлического ножа/дисковой пилы 255 мм на
защитном экране.
• Установите защитный экран на кронштейн и
затяните четыре болта (M5x18).
• Для обеспечения безопасной работы всегда
используйте защитный экран.
3. Экран
4. Болт
1. Экран
2. Кронштейн
1. Экран
2. Пластина
3. Болт M5x18
4. Режущий край
УСТАНОВКА ЗАЩИТНОГО ЭКРАНА
(CLS-5810 с режущим устройством
с нейлоновой нитью)
• Сместите защитный экран назад (к оператору),
чтобы совместить метки для на экране с
кронштейном.
• Прикрепите защитную пластину к защитному экрану
и закрепите четырьмя болтами (M5x14) и гайками.
Для максимальной высоты защитного экрана
используйте верхние отверстия защитной пластины.
• Прикрепите режущий край к защитной пластине и
закрепите двумя болтами (M5x12) и гайками.
5. Болт M5x12
6. Болт M5x14
7. Защитная пластина
1. Нижний фиксатор ножа
2. Чашеобразная шайба
3. Гайка
УСТАНОВКА НОЖА
Перед установкой проверьте состояние ножей. Убедитесь,
что они заточены.
Тупые ножи увеличат риск возникновения эффекта
отдачи.
Маленькие трещины могут стать причиной поломки ножа:
он может развалиться на части, которые будут
разлетаться во время работы двигателя.
Замените нож в случае даже самых незначительных
повреждений.
Используйте блокиратор, чтобы выводной вал не
вращался при установке ножа.
Установите фиксатор ножа, нож, нижний фиксатор ножа,
колпачок и вручную затягиваемую гайку.
Затяните гайку (поверните против часовой стрелки)
накидным ключом.
Не налегайте своим весом. Иначе можно сорвать резьбу
на гайке.
4. Фиксатор ножа
5. Экран
6. Режущее устройство
18
CLS-5800/5810
