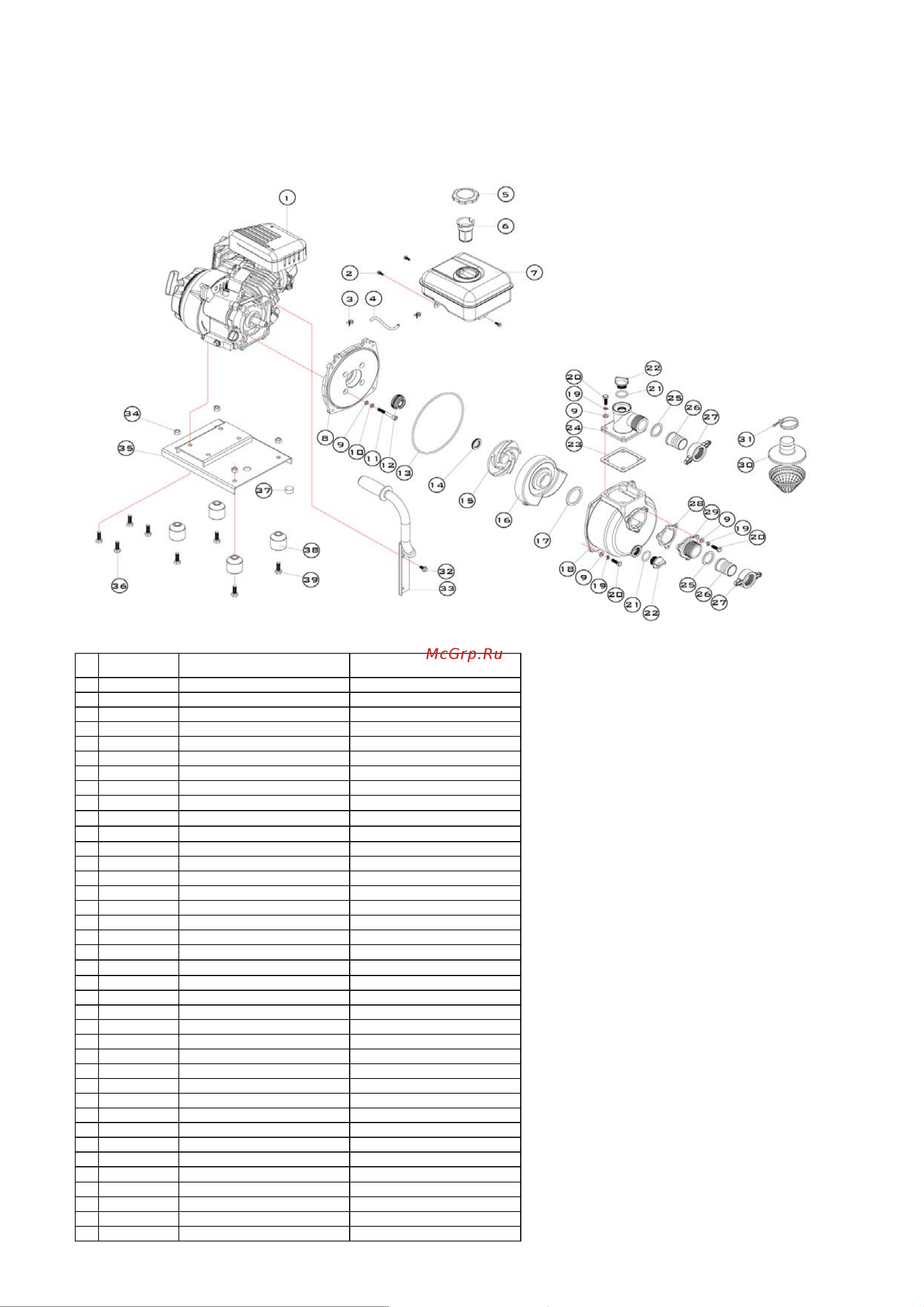

GP40水泵机组配置表
GP40
NO. CODE DESCRIPTION QTY.
1 2EP0901 UP154gasoline engine 1
2 3S22060161 flange bolt M6*16 3
3 3A2006001 Pipe clamp 2
4 3B0111007 Fuel pipe 1
5 3A2006100 Fuel tank cup 1
6 3A2006007 Filter cup 1
7 3A1006009 Fuel tank 1
8 3G3040001 Pump cover 1
9
3S35081
washerφ815
10
3G4050004
rubber washer
4
11
3S24080603
Inner hex bolt M8x60 4
12 3G3040002 Mechanical seal 1
13 3G3040003 O ring 1
14 3G3040006 porcelain seal 1
15 3G3040007 water pump impeller 1
16 3G3040008 volute casing 1
17 3G3040009 rubber bushing 1
18 3G3040010 housing of pump 1
19
3S31082
spring washer φ811
20
3S21080251
hexgon flange bolt M8X25 11
21 3G3040013A O ring 2
22 3G3040013 plug packing 2
23 3G3040014 rubber washer 1
24 3G3040015 outlet flange 1
25 3G3040020 O ring 2
26 3G3040021 pipe joint 2
27 3G3040022 joint grip 2
28 3G3040011 check valve 1
29 3G3040012 inlet flange 1
30 3G3040023 Rear housing 3
31 3G3040024 filter net 1
32 3S22080121 flange bolt M8X12 2
33
3G20030 handgrip 1
34
3S12081
flange nut M8 4
35 3G20031 base assm. 1
36 3S22080251 flange bolt M8*25 4
37 3C13008 shock absorber 1
38 3C9501006 shock absorber 4
第1页 共2页
