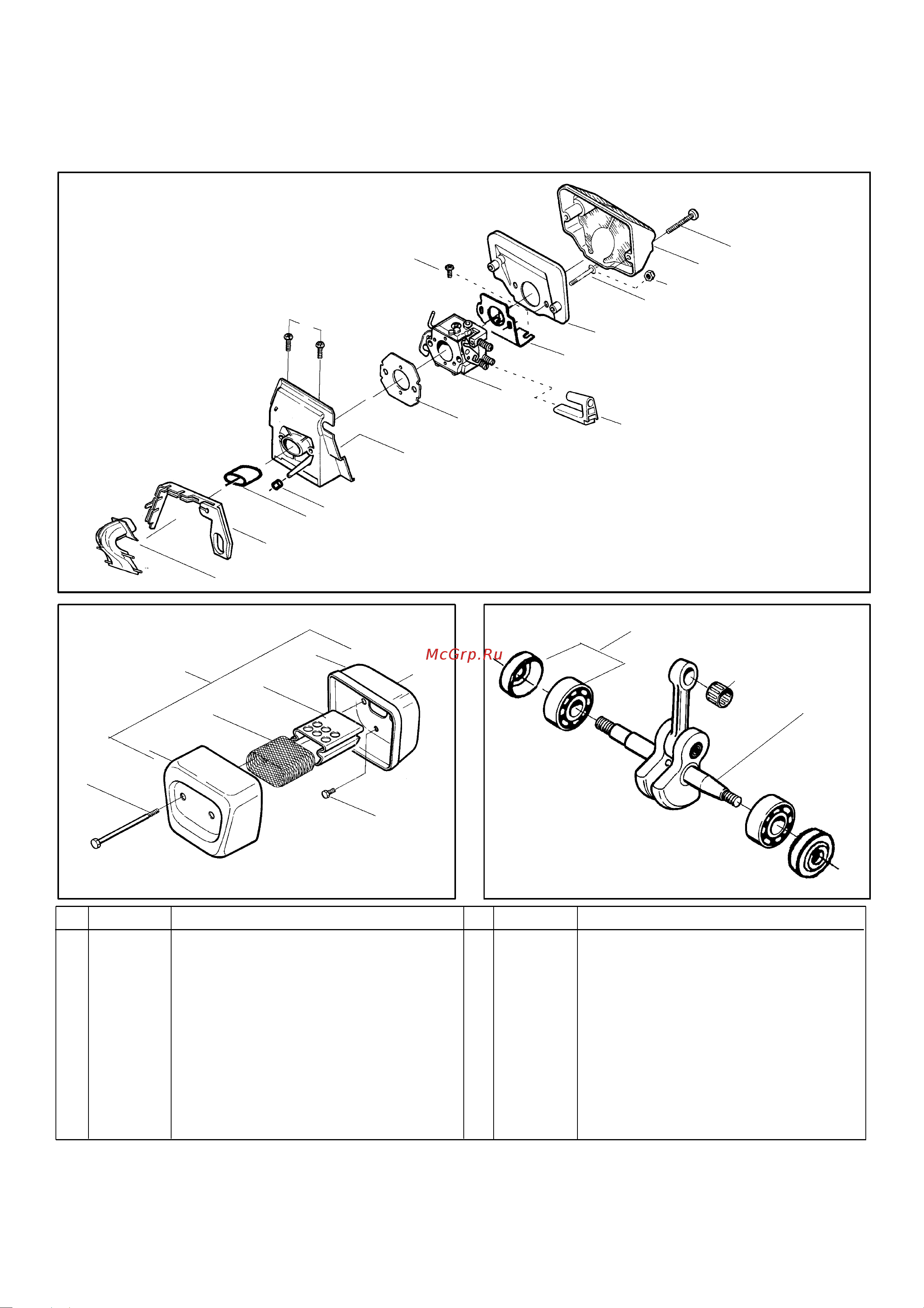

1 530 02 98-13 Turbo Air Cleaner Assembly
2 530 01 92-03 Seal -- Turbo Clean
3 530 02 98-14 Intake Sleeve
4 530 05 34-35 Impulse Seal
5 530 01 58-14 Screw
6 530 03 74-65 Adapter -- Carb.
7 530 01 91-72 Carburetor Gasket
8 -------- Carburetor
Zama -- C1Q--w6
530 03 54-82 WT--542 (Walbro)
530 06 96-29 WT--289 (Walbro)
530 07 15-10 WT--540 (Walbro)
9 530 03 74-66 Grommet--Final
10 530 04 77-67 Plate -- Support
11 530 01 58-96 Screw
Description
12 530 03 65-82 Air Filter -- Bottom
13 530 01 59-68 Stud -- Carb.
14 530 01 60-08 Nut
15 530 02 98-11 Air--Filter -- Top
16 530 01 58-99 Screw
17 530 01 60-44 Screw
18 530 06 94-15 Muffler Kit (Includes 17,19,20,21 & 22)
19 530 03 72-54 Muffler Cover
20 530 02 98-10 Spark Arrestor Screen
21 530 03 72-46 Muffler Diffuser
22 530 03 72-51 Muffler Body
23 530 01 59-02 Muffler Bolt
24 530 05 63-63 Assy. --Bearing and Seal
25 530 03 21-17 Piston Pin Bearing
26 530 02 97-94 Crankshaft & Rod Assembly
Part No. Ref. Part No. DescriptionRef.
6
3
7
8
9
13
16
15
12
5
17
20
22
21
23
24
18
19
25
26
4
1
2
10
11
14
KKKK K
n
=
NEW PART NUMBER FOR THIS IPLn
=
REFER TO THE SERVICE REFERENCE INDICATED FOR MORE INFORMATION. (LOCATED AT END OF IPL)
D
K
=
THESE PARTS ARE ILLUSTRATED FOR CLARITY. ORDER COMPLETE ASSEMBLY.
