Pусский

Канал данных дисплея (Display Data Channel –

DDC)

Для упрощения установки при поддержке протокола DDC монитор поддерживает

технологию «plug-and-play» (готово к работе без дополнительной настройки). DDC

– это коммуникационный протокол, посредством которого монитор автоматически

информирует главную систему о своих возможностях, например, поддерживаемом

разрешении и режиме синхронизации. Монитор поддерживает стандарт DDC2B.

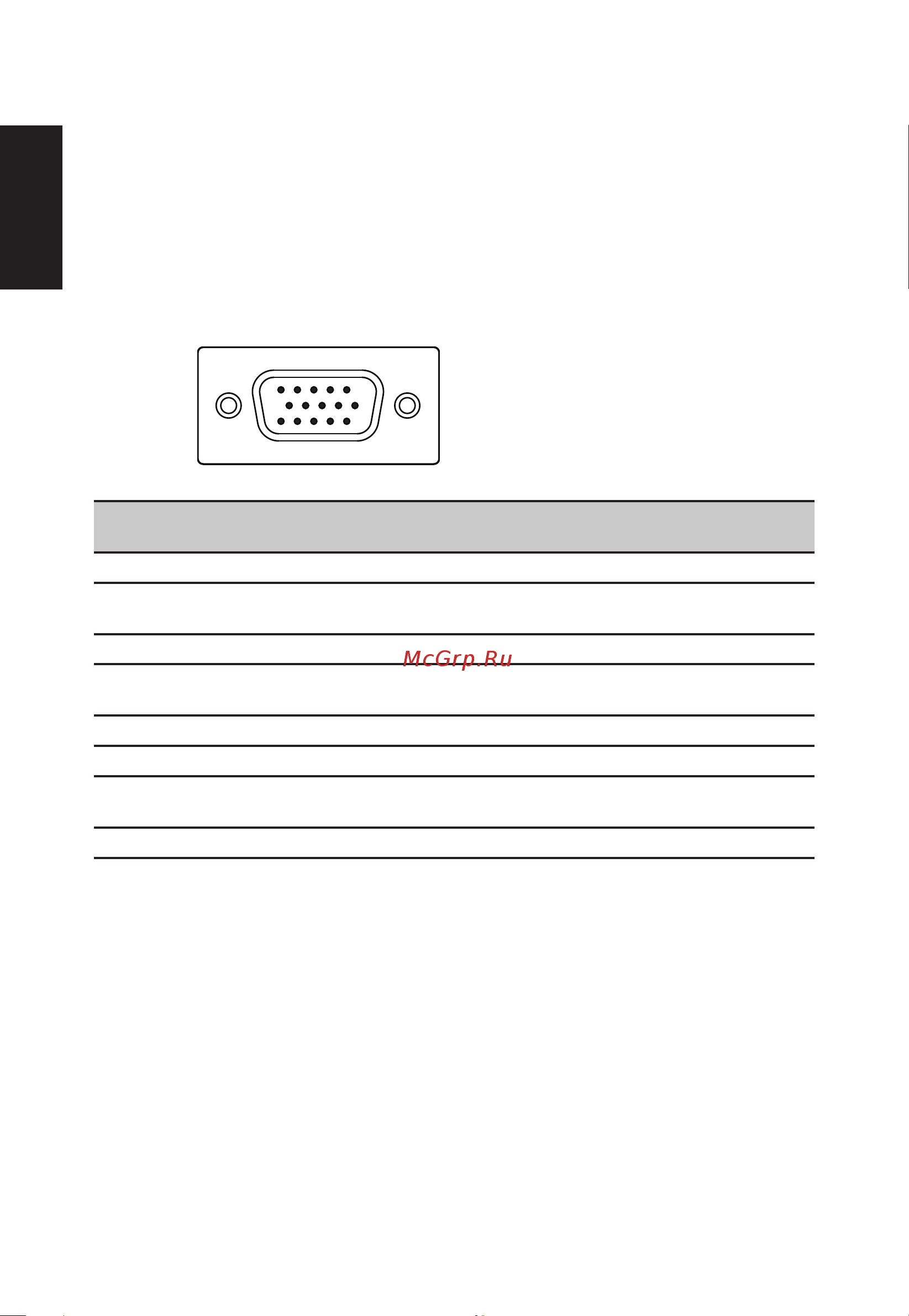

15-контактный сигнальный кабель цветного дисплея

1 5

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1 Красный 9 +5 В

2 Зеленый 10

Заземление логических

сигналов

3 Синий 11 Заземление монитора

4 Заземление монитора 12

DDC-последовательная

передача данных

5 DDC-возврат 13 Строчная синхронизация

6 Заземление красного цвета 14 Кадровая синхронизация

7 Заземление зеленого цвета 15

DDC-последовательные

синхроимпульсы

8 Заземление синего цвета
