Acer ET241Ybd (UM.QE1EE.005) [16/25] Контактный сигнальный кабель цветного дисплея

Pусский

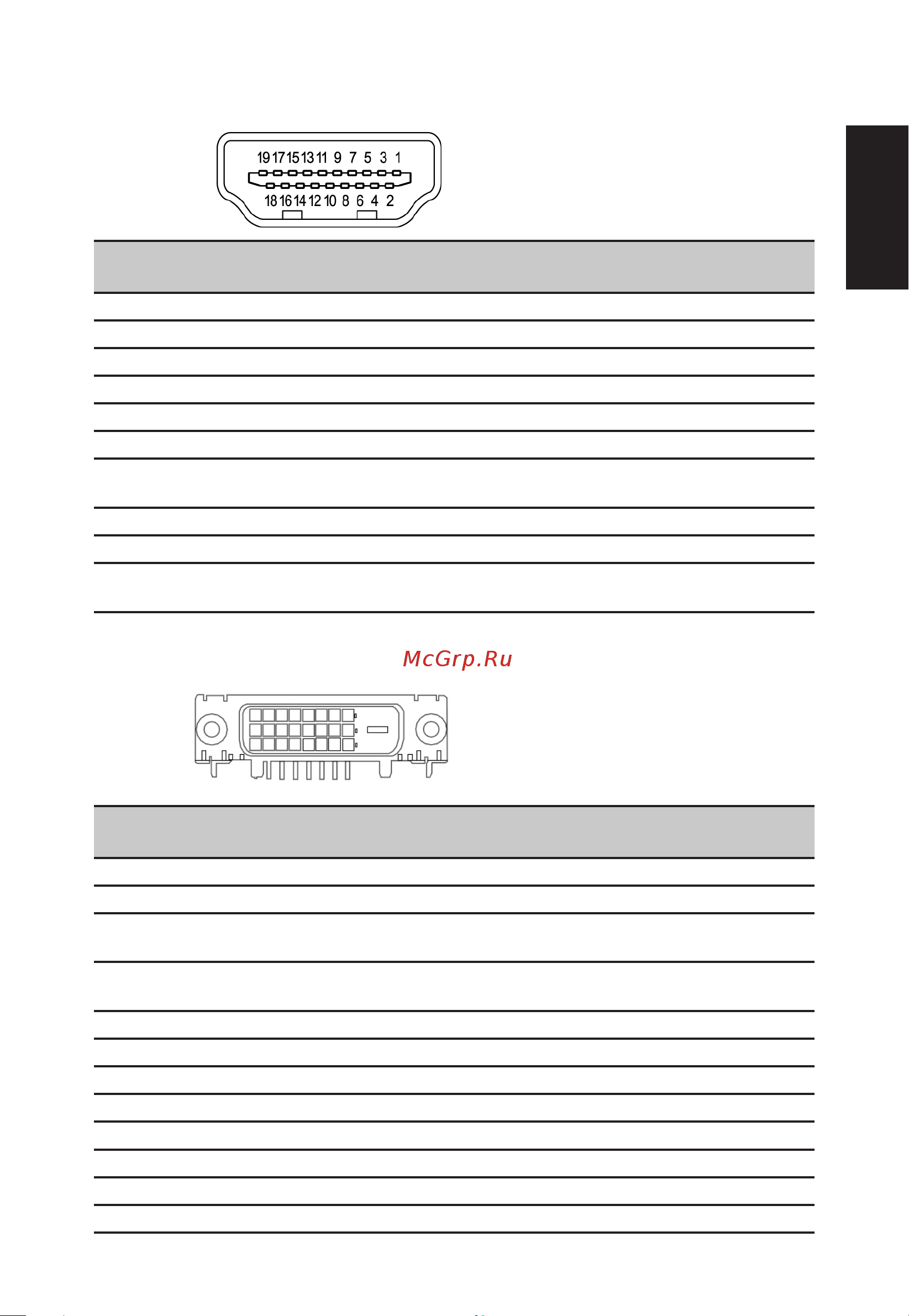

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1 TMDS Data2+ 2 TMDS Data2 Shield

3 TMDS Data2- 4 TMDS Data1+

5 TMDS Data2 Shield 6 TMDS Data1-

7 TMDS Data0+ 8 TMDS Data0 Shield

9 TMDS Data0- 10 TMDS Clock+

11 TMDS Clock Shield 12 TMDS Clock-

13 CEC 14

Зарезервировано (N.C. на

устройстве)

15 SCL 16 SDA

17 DDC/CEC Заземление 18 питание +5 В

Определение горячего

подключения

24-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1 TMDS data 2- 13 NC

2 TMDS data 2+- 14 питание +5 В

3 TMDS data 2/4 shield 15

GND (возврат к +5 В Гсинх.

Всинх)

4 NC 16

Определение горячего

подключения

5 NC 17 TMDS data 0-

6 DDC clock 18 TMDS data 0+

7 DDC data 19 TMDS data 0/5 shield

8 NC 20 NC

9 TMDS data 1- 21 NC

10 TMDS data 1+ 22 TMDS clock shield

11 TMDS data 1/3 shield 23 TMDS clock+

12 NC 24 DDC TMDS clock-
