AOC Value Line 24B1H [48/63] Назначение контактов

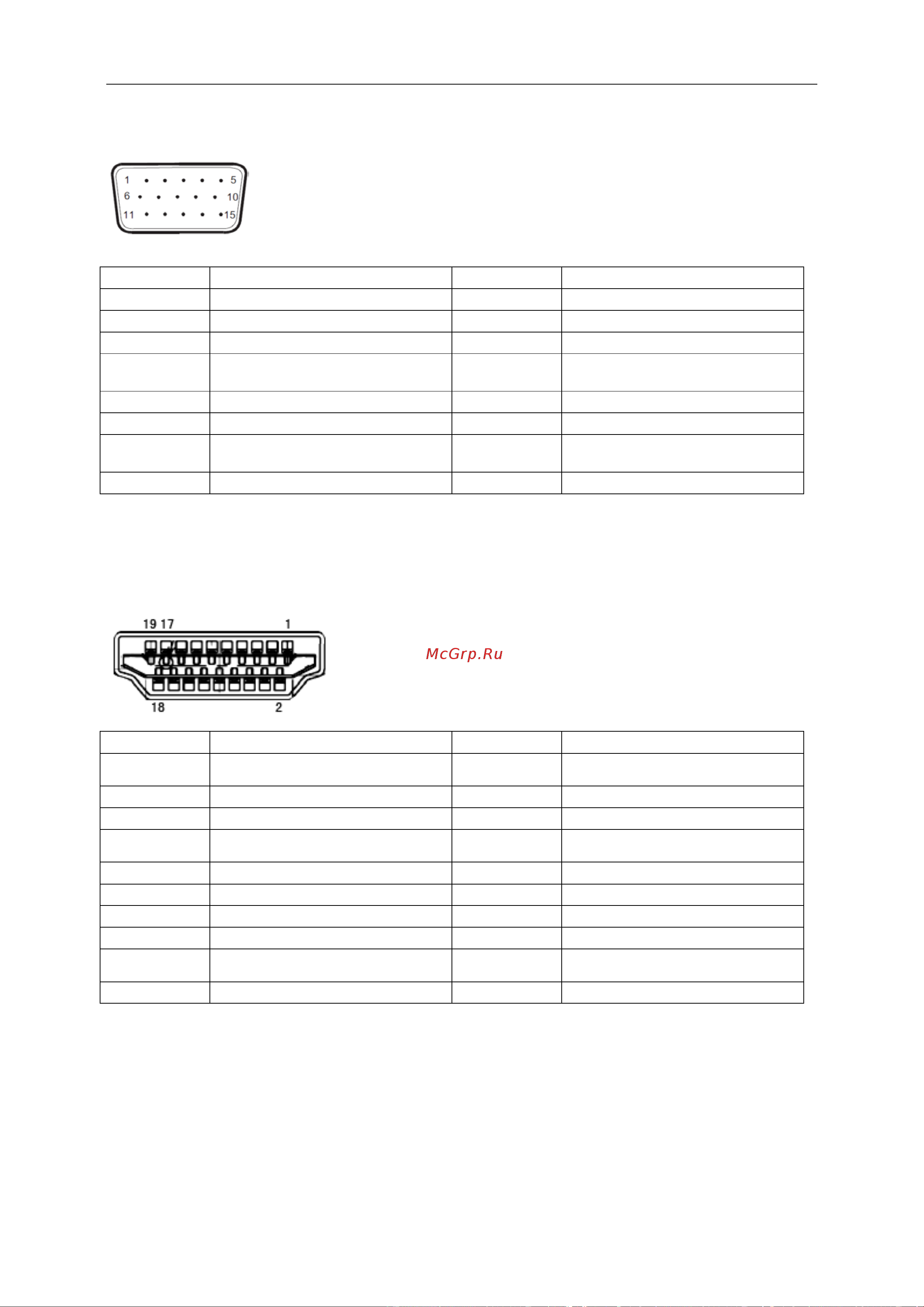

Назначение контактов

15-контактный кабель для передачи сигналов цветного изображения

№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

Видео-красный

+5 В

Видео-зеленый

Земля

Видео-синий

Не задействован

4 Не задействован 12

Последовательная передача

DDC-данных

5 Определение кабеля 13 Горизонтальная синхронизация

6 ЗЕМЛЯ-КРАСН ЫЙ 14 Вертикальная синхронизация

7 ЗЕМЛЯ-ЗЕЛЕНЫЙ 15

Последовательная

DDC-синхронизация

8 ЗЕМЛЯ-СИНИЙ

19-контактный кабель для передачи сигналов цветного изображения

№ контакта Наименование сигнала № контакта Наименование сигнала

Данные TMDS 2＋

Экранирование

TMDS-синхронизации

2 Данные TMDS 2 экранирование 12 TMDS-синхронизация

Данные TMDS 2

CEC

4 Данные TMDS 1 + 14

Зарезервировано (не задействован на

устройстве)

5 Данные TMDS 1 экранирование 15 SCL

6 Данные TMDS 1 16 SDA

Данные TMDS 0＋

17 Земля DDC/CEC

8 Данные TMDS 0 экранирование 18 Питание +5 В

9 Данные TMDS 0 19

Определение «горячего»

подключения

10 TMDS-синхронизация +
