2
1. Подготовка к работе
Поздравляем с приобретением интерактивной белой доски/ЖК-дисплея
ViewSonic
®
!
Важно! Сохраняйте оригинальную упаковку и все упаковочные материалы для
транспортировки монитора в будущем.
Примечание. В настоящем руководстве термином Windows обозначается
операционная система Microsoft Windows.

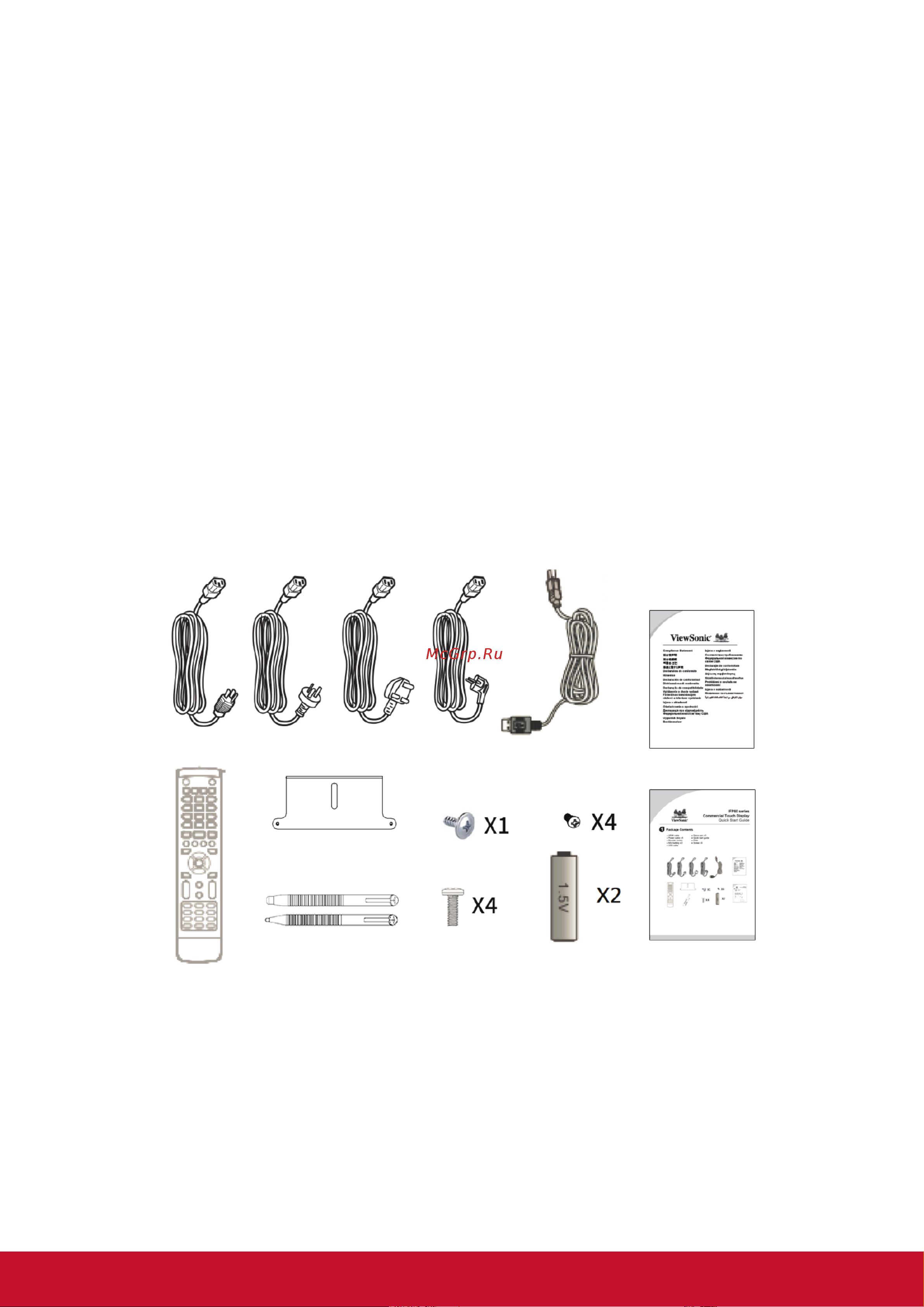

1.1 Комплект поставки
• Кабель HDMI
• Кабель питания (4 шт.)
• Пульт ДУ
• Батарейки типа AAA (2 шт.)
• Кабель USB
• Стилус-перо (2 шт.)
• Краткое руководство
• Пластина
• Винт (9 шт.)
