17

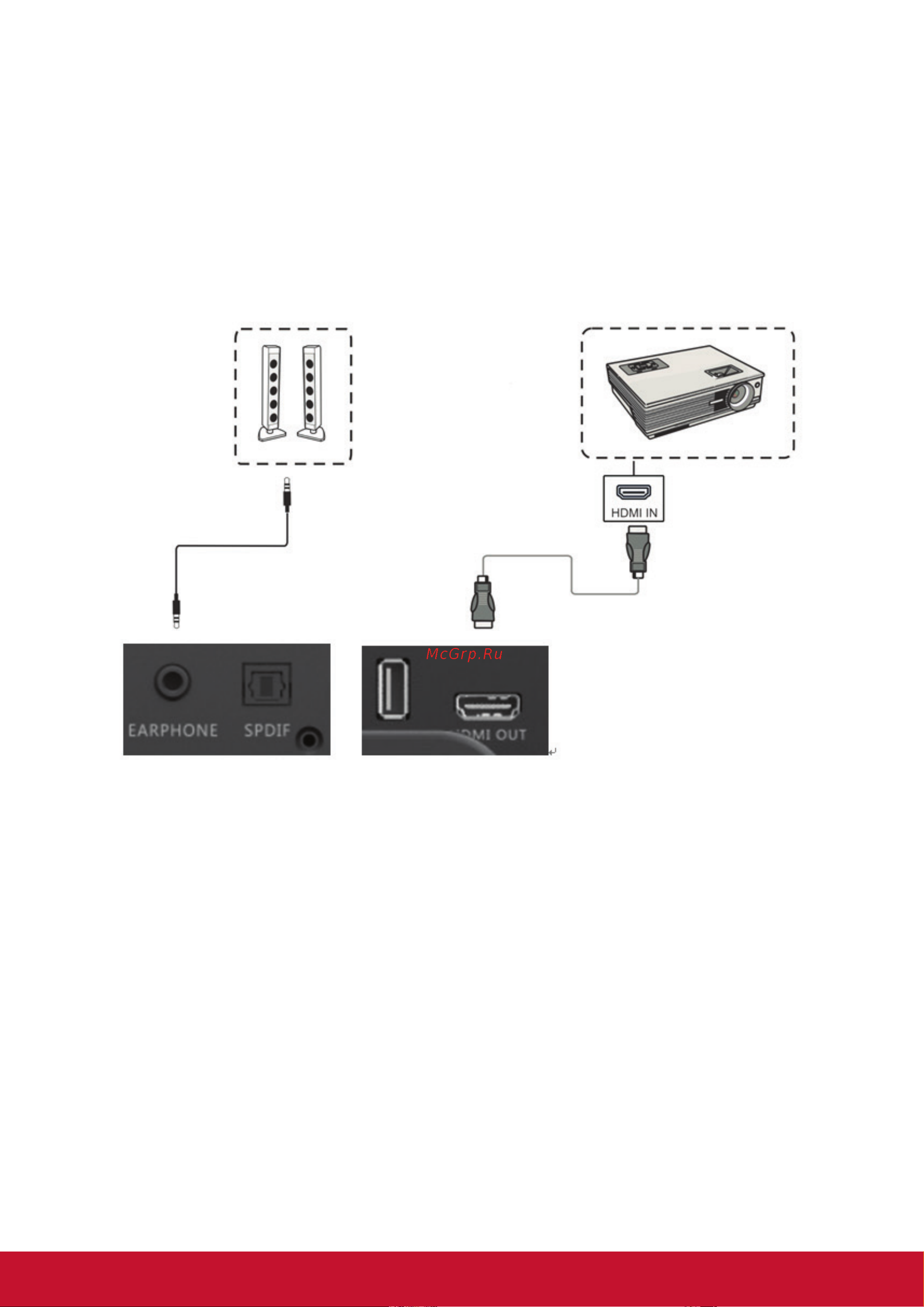

3.4 Подключение видео- и аудиовыхода
Через выход HDMI доступна функция зеркального экрана с передачей
аудиосигнала на обычный дисплей или проектор. Поддержка разрешения
для экспорта изображения 1920 x 1080 (2K) и 3840 x 2160 (4K). Можно
отрегулировать настройки в меню встроенного проигрывателя Settings
(Настройки) > Display (Дисплей) > HDMI out (Выход HDMI).
Через выход для наушников или SPDIF можно экспортировать аудиосигнал с
ViewBoard на усилитель или динамик.
