14

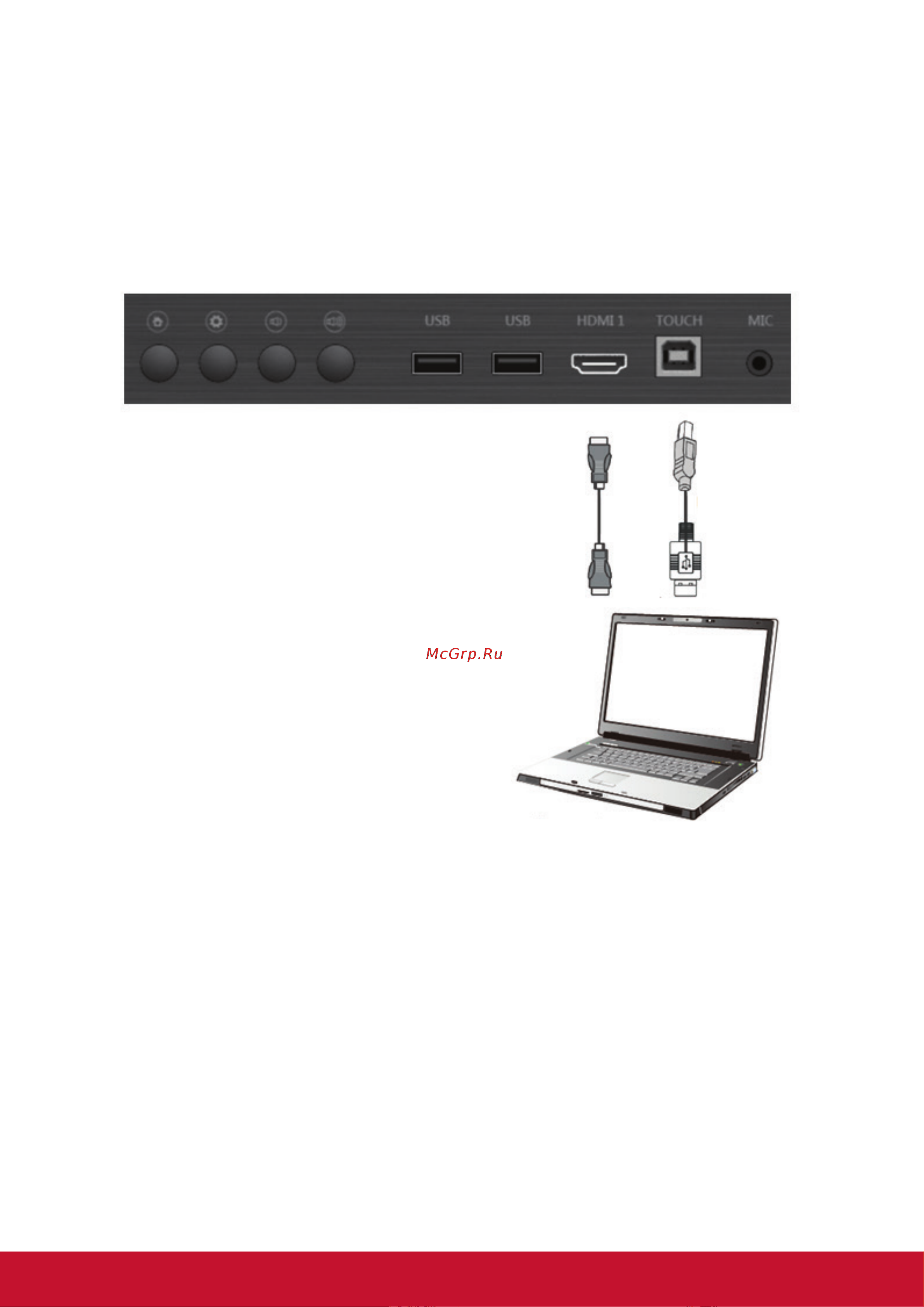

2. Для вывода видео с помощью кабеля HDMI выполните следующие
действия.
• Соедините кабелем порт HDMI на проигрывателе или ПК и порт HDMI на
ViewBoard.
• Соедините кабелем порт Touch USB на ПК и порт Touch USB на
ViewBoard.
Примечание.
Передний порт Touch USB расположен в паре с разъемом HDMI1.
Задний порт Touch USB расположен в паре с разъемами HDMI2/3, DP и VGA.
Кабель USB
Кабель HDMI
Компьютер
