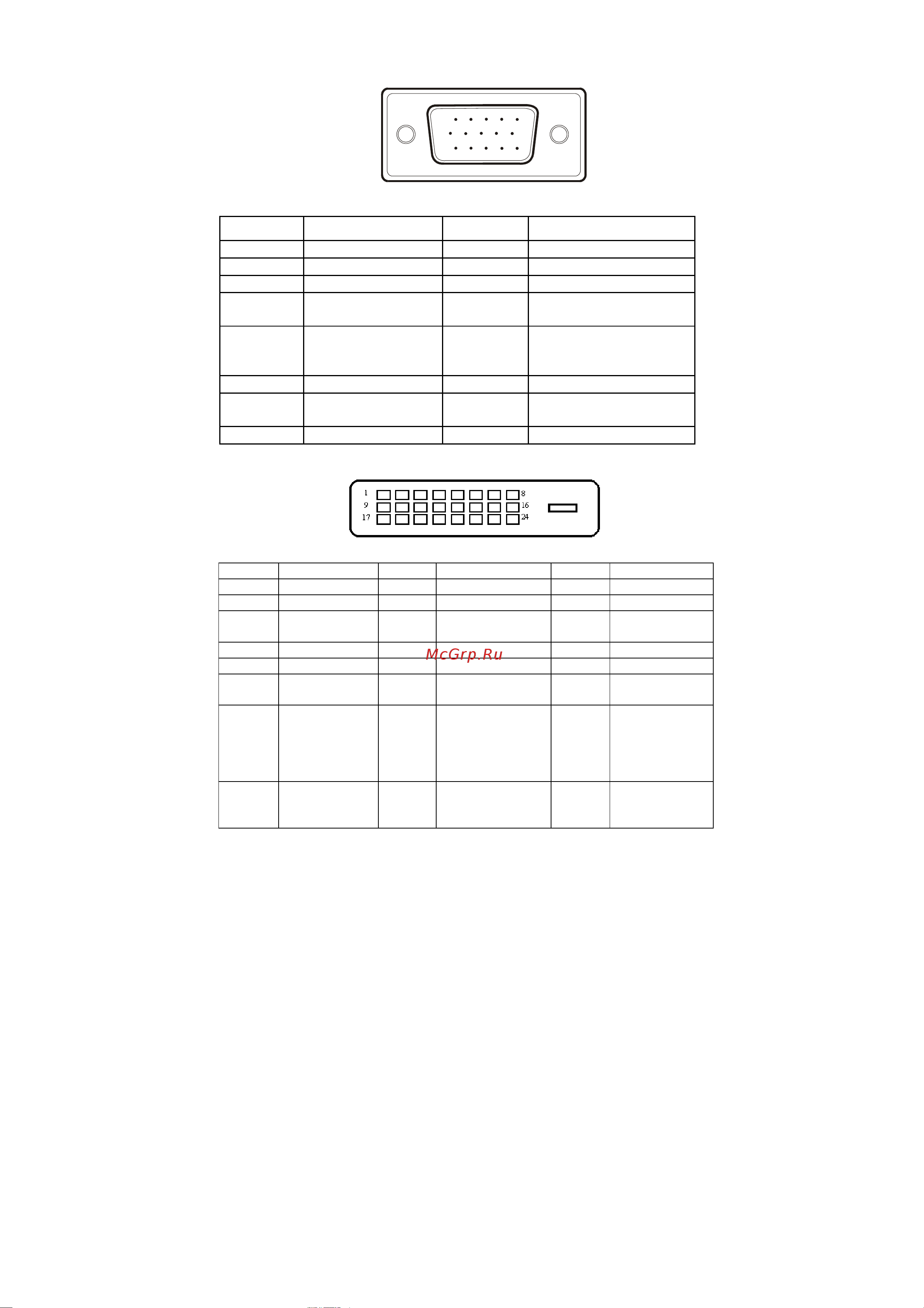

НАЗНАЧЕНИЕ ШТЫРЕЙ РАЗЬЕМА
15
6
10
11 15
15 – контактный разъем сигнального кабеля цветного дисплея
№ ШТЫРЯ НАЗНАЧЕНИЕ № ШТЫРЯ НАЗНАЧЕНИЕ
1. Красный 9. +5 В
2. Зеленый 10. Логическая земля
3. Синий 11. Заземление монитора
4.
Заземление
монитора
12.
Данные серийного
DDC
5.
Обратный провод
канала передачи
данных (DDC)
13. Гориз. синхронизация
6. Земля красного 14. Верт. синхронизация
7.
Земля зеленого
15.
Синхрогенератор
серийного DDC
8. Земля синего
(модель с двумя входами)
24 – контактный разъем сигнального кабеля цветного дисплея
Контакт Назначение Контакт Назначение Контакт Назначение
1. TMDS Data2- 9. TMDS Data1- 17. TMDS Data0-
2. TMDS Data2+ 10. TMDS Data1+ 18. TMDS Data0+
3.
TMDS Data
2/4 экран
11.
TMDS Data 1/3
экран
19.
TMDS Data 0/5
экран
4. TMDS Data4- 12. TMDS Data3- 20. TMDS Data5-
5. TMDS Data4+ 13. TMDS Data3+ 21. TMDS Data5+
6. Частота DDC 14. Питание +5 В 22.
TMDS Частота
экрана
7. Данные DDC 15.
Заземление
(обратный
провод для +5
синхронизации
кадров и строк)
23.
TMDS
Частота +
8.
Аналоговая
синхронизаци
я кадров
16.
Обнаружение
«горячего»
подключения
24.
DDC TMDS
Частота -
