ОРГАНЫ УПРАВЛЕНИЯ И СОЕДИНЕНИЯ

Подключение кабелей

Выключите компьютер перед тем, как выполнять описанную ниже

процедуру.

1. Подсоедините кабель питания блока питания к разъему питания,

расположенному на задней панели монитора.

2. U; color: red; mso-ansi-language: Подключите один конец 15-

контактного кабеля с

разъемом D-Sub к задней панели монитора, а второй конец кабеля -

к порту D-Sub компьютера.

3. (только для некоторых моделей мониторов) Подключите один конец

24-контактного кабеля DVI к задней панели монитора, а второй конец

кабеля - к порту DVI компьютера.

4. Подключите звуковой кабель к аудиовходу монитора и выходу

звуковой платы компьютера (зеленый разъем).

5. Подключите кабель питания монитора к розетке сети питания.

Подключите другой конец кабеля питания к блоку питания.

6. Включите монитор и компьютер.

Внимание: Если розетка переменного тока (с тремя контактами) не

заземлена, установите соответствующий заземляющий адаптер (не

входит в комплект поставки).

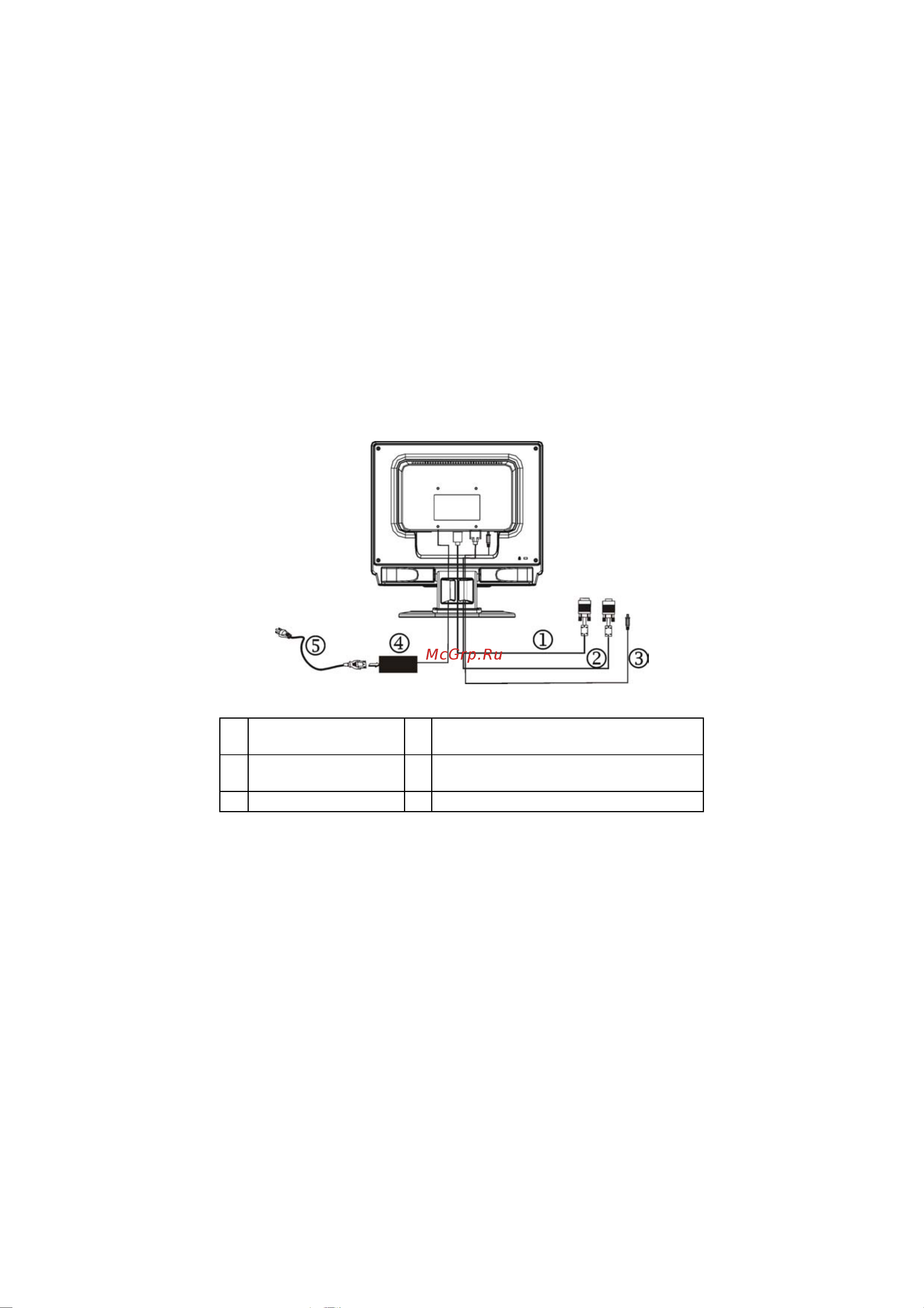

Рис. 1. Подключение кабелей

1. Кабель типаD-SUB 4.

Наружный преобразователь сетевого

напряжения

2. DVI-кабель 5.

Сетевой шнур, подключаемый к

переменному сетевому напряжению

3. Аудиокабель
