Liebherr CBNbs 4835-20001 [13/30] Ввод в работу

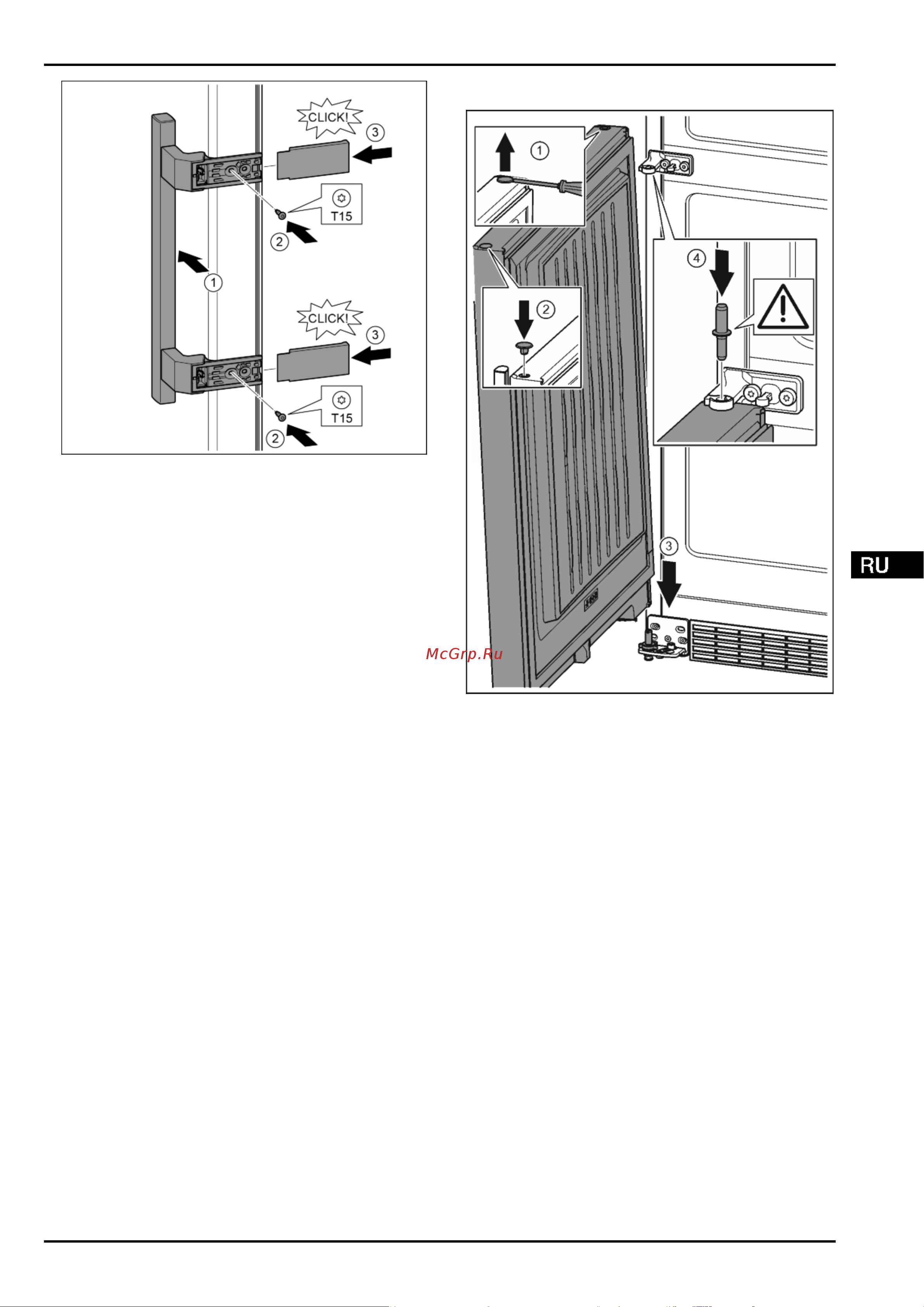

Fig. 22

Установить ручку на противоположной стороне.

Fig. 22 (1)

Отверстия под винты должны находиться точно друг

над другом.

Затянуть винты отверткой Т15.

Fig. 22 (2)

Установить крышки сбоку и надвинуть.

Fig. 22 (3)

Следить за правильной фиксацией.

4.3.8 Монтаж нижней двери

Fig. 23

Осторожно приподнять шлицевой отверткой заглушку и

извлечь ее.

Fig. 23 (1)

Заглушку снова вставить с другой стороны.

Fig. 23 (2)

Установить дверь сверху на нижний опорный палец.

Fig. 23 (3)

Вставить средний опорный палец через средний

опорный кронштейн в нижнюю дверь. При этом следить

за тем, чтобы выступ фиксатора был направлен назад.

Fig. 23 (4)

Ввод в работу
