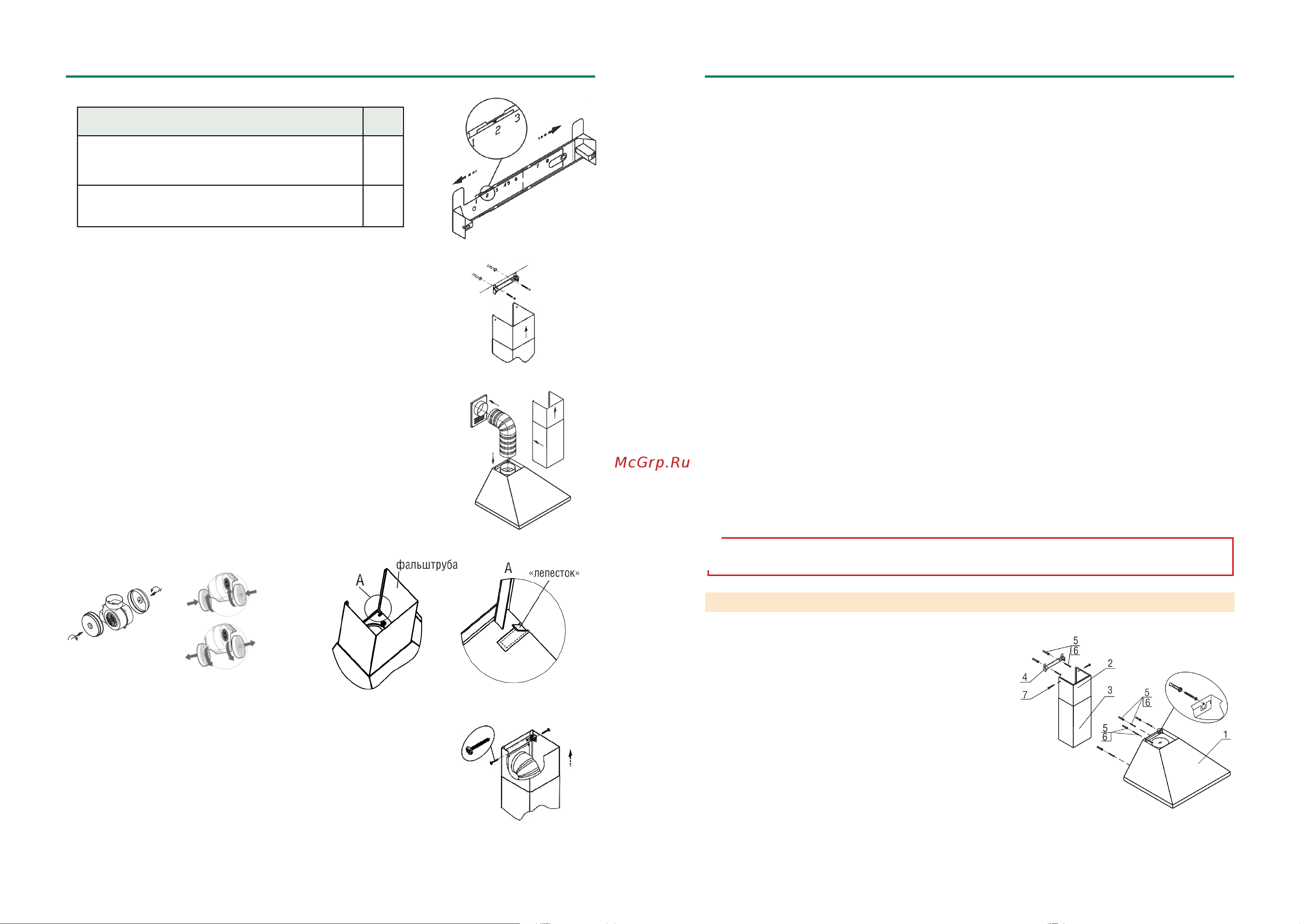

Elikor Вента 50Н-430-К3Д [7/8] Устройство

• 7 •

• 10 •

рис. 8

рис. 9

рис. 10

5 УСТРОЙСТВО

рис. 3

ДЛЯ КВ: «ВЕНТА 50/60/90», «ОПТИМА 50П(Н)-430-П3Л», «ОПТИМА 60П(Н)-650-П3Л»

- установите на вытяжку комплект из двух телескопических фальштруб;

- верхнюю фальштрубу выдвиньте на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы и проведите

горизонтальную линию (снимите фальш-трубы;

- приложите кронштейн к стене, как показано на рисунке 7;

- осевая линия кронштейна должна совпадать с осевой линией

вытяжки, а верхний край с проведенной ранее горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;

- просверлите два отверстия Ø8х40 мм и забейте дюбели;

- прикрепите кронштейн к стене винтами.

6.5. В зависимости от режима эксплуатации вытяжки соедините

вентилятор (при помощи переходника) КВ «Оптима 50/60П(Н)-400-П3Л»,

«Оптима 50/60П(Н)-400-К3Л») с вентиляционной решеткой воздуховодом

(рис. 8) или установите на вентилятор угольные фильтры.

Угольные фильтры устанавливаются на защитные решетки корпуса

вентилятора (рис.9, 9А).

Проверьте свободный ход антивозвратного клапана при монтаже

кухонной вытяжки.

6.6 Перед установкой нижней фальштрубы необходимо отогнуть

«лепестки» (при их наличии) на корпусе вытяжки (рис.10)

6.7 Установите фальштрубы (рис. 8, 9). Выдвиньте верхнюю фальштрубу,

(рис. 11) и прикрепите ее самонарезающими винтами к кронштейну.

На вытяжки «Оптима 50/60П(Н)-400-П3Л», «Оптима 50/60П(Н)-400-К3Л», «Опти-

ма Wood 60П-430-П3Л» устанавливается только одна нижняя фальштруба.

6.8 Для кухонных вытяжек из нержавеющей стали:

- снимите защитную пленку с корпуса и фальштруб;

- будьте осторожны при установке фальштруб (рис. 8), не повредите

поверхности из нержавеющей стали. Их легко поцарапать.

рис. 11

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

4.5 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,

то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-

тируйте прибор без установленного фильтра!

4.6 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.7 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.8 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении электрического шнура, его замену про-

изводит квалифицированный специалист сервисной службы. Категорически запрещается обрезать вилку

при монтаже вытяжки.

4.9 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от ста-

тических и динамических нагрузок.

4.10 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-

щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность отравления газооб-

разными продуктами сгорания, которые всасываются обратно в помещение.

4.11 В режиме «вытяжки» загрязненный воздух недопустимо отводить посредством присоединения к вы-

тяжному воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих го-

рючий газ или другое топливо ( не относится к воздухоочистителям, которые только возвращают воздух об-

ратно в помещение).

4.12 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь-

зования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор

за детьми с целью недопущения их игр с прибором.

4.13 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А).

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться при использовании с

приборами для приготовления пищи .

рис. 9А

рис. 7

ВЕНТА • ОПТИМА WOOD• ОПТИМА

Наименование

Вента 50/60Н(П)-430-П3Л

Вента 50/60Н(П)-430-К3Г, Вента 60П-430-П3Л рейлинг

Оптима 50П(Н)-430-П3Л

Вента 50/60/90П(Н)-650-К3Г,

Оптима 60П(Н)-650-П3Л

ТАБЛИЦА 3

рис. 6

1 Корпус вытяжки в комплекте с вентилятором,

устройством управления и освещения, фильтром.

2 Верхняя фальштруба.

3 Нижняя фальштруба.

4 Кронштейн для крепления верхней фальштрубы.

5, 6 Дюбели Ø8х40 мм и винты самонарезающие 4,2х41

для крепления вытяжки и кронштейна.

7 Винты самонарезающие 3,5х11 для крепления

верхней фальштрубы к кронштейну.
