6.2 Установка кухонной вытяжки (рис.2):
- установите лампы 40Вт в патрон вытяжки (для вытяжек с лампами накаливания);
- всегда устанавливайте вытяжку над центральной частью плиты;
- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки;
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А» был
поделен пополам относительно осевой линии;
- просверлите два отверстия (размер «А») для установки дюбелей Ø8х40мм и забейте их;
6.1 Прежде чем навесить кухонную вытяжку «Оптима 50/60П(Н)-400-П3Л», установите переходник (поз. 2,
рис 3А) и прикрепите его винтами самонарезающими 3х12 мм к вентилятору.
ДЛЯ ВЫТЯЖЕК
«ОПТИМА WOOD 60П-430-П3Л»
«ОПТИМА 50/60П(Н)-400-П3Л», «ОПТИМА 50/60П(Н)-400-К3Л»
6.3 Для вытяжки «Вента 60П-430-П3Л рейлинг».
После установки вытяжки, необходимо прикрепить рейлинг рис. 5:
- наденьте трубу с держателем на опоры;
- ключом шестигранником затяните до упора винты, фиксирующие дер-
жатель на опорах.
рис. 5
рис. 3А
Опора держателя
Винт
Ключ
шестигранник
Держатель
Вытяжка

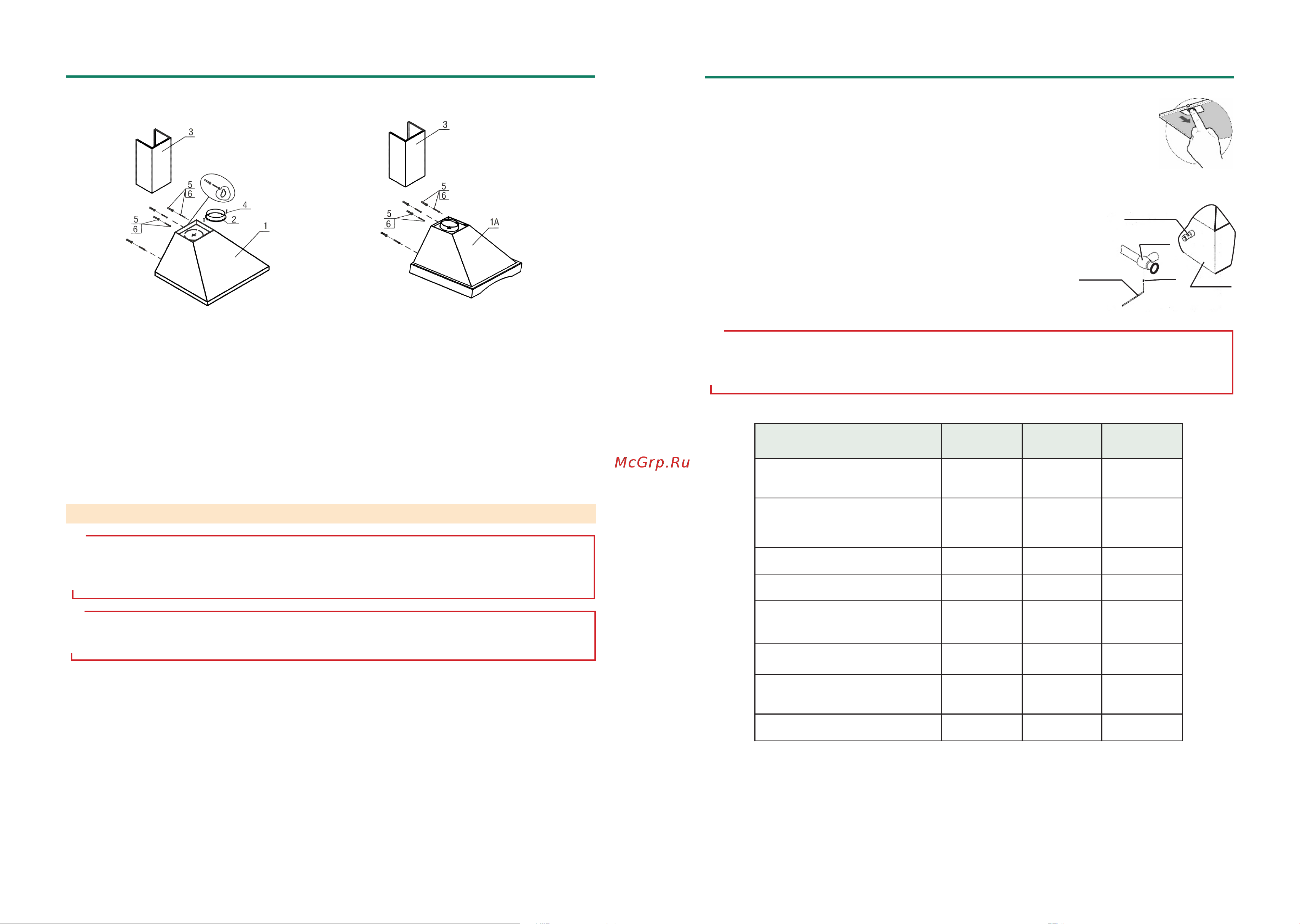

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
!
ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с
вытяжки из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем
подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из
нержавеющей стали рекомендуется снимать после окончания монтажа.
«ОПТИМА 50/60П(Н)-400-П3Л»
«ОПТИМА 50/60П(Н)-400-К3Л»
«ОПТИМА WOOD 60П-430-П3Л»
6 ПОДГОТОВКА К РАБОТЕ
ТАБЛИЦА 2
Наименование
А (мм)
Б (мм)
Е (мм)
Вента 50П(Н)-430-П3Л
Вента 50П(Н)-430-К3Г
140
370
250
Вента 60П(Н)-430-П3Л
Вента 60П(Н)-430-К3Г
Вента 60П-430-П3Л рейлинг
140
370
250
Вента 60П(Н)-650-К3Г
175
370
270
Оптима 50П-430-П3Л
140
350
270
Оптима 50П(Н)-400-П3Л
Оптима 60П(Н)-400-П3Л
220
340
130
Оптима Wood 60П-430-П3Л
220
340
213,5
Оптима 60П-650-П3Л
Оптима 60Н-650-П3Л
175
370
280
Вента 90П(Н)-650-К3Г
175
370
280
ВНИМАНИЕ: Перед установкой ламп накаливания необходимо проверить их исправность.
Повреждение электрических цепей кухонной вытяжки вследствие установки неисправных ламп
не является гарантийным случаем.
!
- вверните два самонарезающих винта (размер «А»);
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на
пружинный замок на фильтре и потяните его вниз и на себя (рис. 4);
навесьте кухонную вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления вытяжки (размер «Б»);
- снимите вытяжку, просверлите два отверстия (размер «Б») для дюбелей Ø8х40 мм и за-
бейте их;
- навесьте вытяжку и дополнительно закрепите двумя самонарезающими винтами (раз-
мер «Б»);
- установите фильтры.
рис. 4
ВЕНТА • ОПТИМА WOOD• ОПТИМА
ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должна быть смонтирована кухонная вытяжка.
!
6.4 Крепление кронштейна к стене (для всех, кроме КВ «Оптима 50/60П(Н)-400-П3Л», «Оптима
50/60П(Н)-400-К3Л» «Оптима Wood 60П-430-П3Л»):
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный размер (равный ширине
верхней фальштрубы).
- увеличьте размер кронштейна рис.6 (если это необходимо), раздвинув его, и установите фиксатор
напротив цифры, соответствующей Вашей вытяжке (см табл.3, графа N).
1 Корпус вытяжки в комплекте с вентилятором,
устройством управления и освещения, фильтром.
2 Переходник.
3 Нижняя фальштруба.
4 Винты самонарезающие 3х12 для крепления
переходника к корпусу вытяжки.
5, 6 Дюбели Ø8х40 мм и винты самонарезающие
4,2х41 для крепления вытяжки.
1А Корпус вытяжки в комплекте с венти
лятором, устройством управления и
освещения, фильтром.
3 Нижняя фальштруба.
5, 6 Дюбели Ø8х40 мм и винты самонареза
ющие 4,2х41 для крепления вытяжки.
