• 6 •

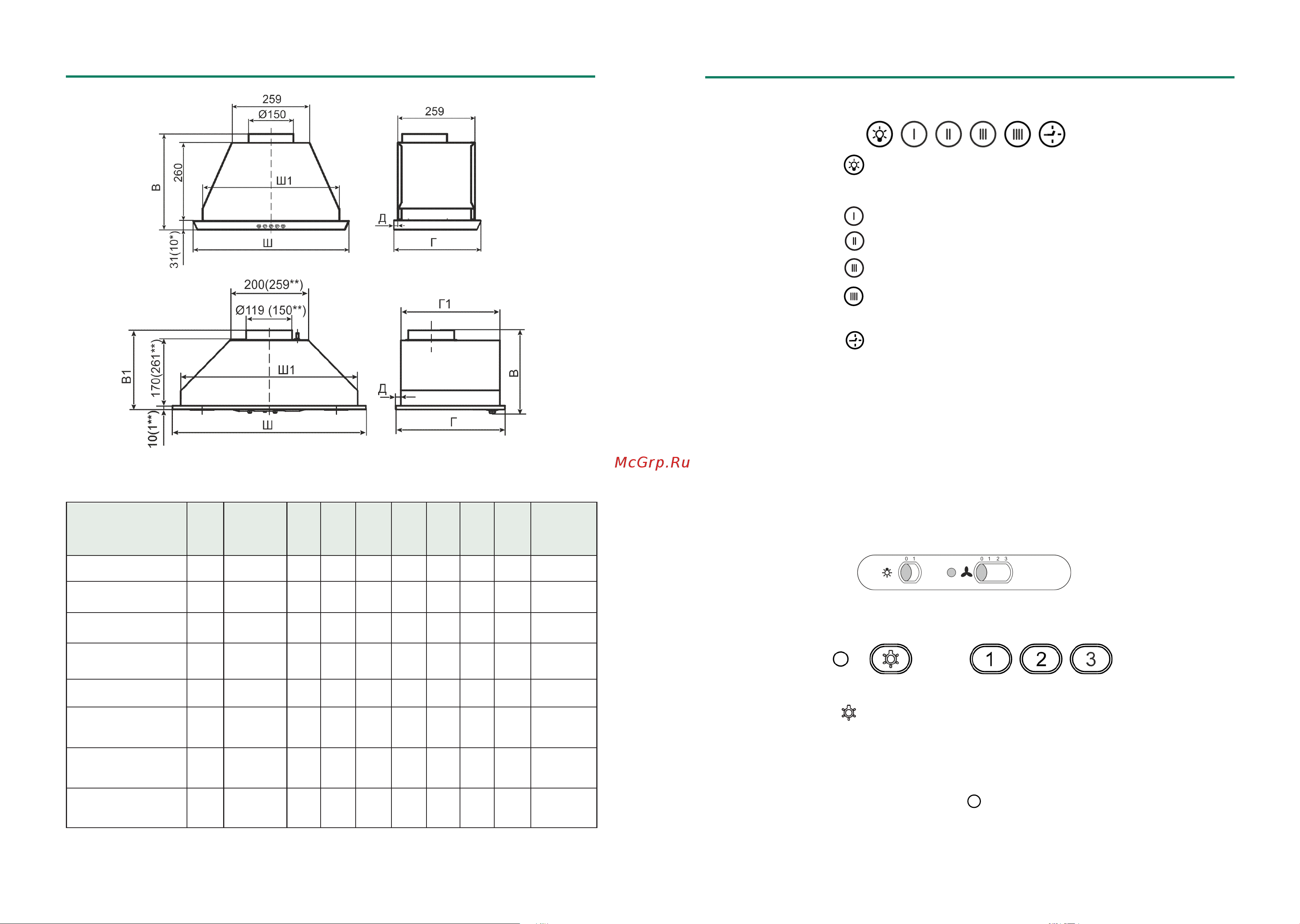

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
ТАБЛИЦА 2
Наименование КВ
Врезной блок
РИС.
Масса, кг
без
упаковки
Ш
(мм)
Ш1
(мм)
Г
(мм)
Г1
(мм)
В
(мм)
Д
(мм)
Тип
угольного
фильтра
52Н(П)-400-К3Г(К3Д)
2А
4,9
520
455
282
257
225
16
Ф-05
52Н(П)-400-П3Г(П3Д)
2А
4,7
500
455
282
257
213
13
Ф-05
52Н(П)-400-П3Л
2А
4,7
500
455
292
269
213
13
Ф-05
Flat 52Н(П)-650-К3Г(К3Д)
Flat 52Н(П)-650-П3Г(П3Д)
2А
5,3
520
455
282
259
298
9
Ф-02
52Н(П)-650-Э3Г(Э3Д)
2
6,2
522
455
292
-
319
16
Ф-02
S4 52Н(П)-700-Э4Г(Э4Д)
52Н(П)-1000-Э4Г (Э4Д)
2
6,2
6.5
522
455
292
-
319
16
Ф-02
S4 72Н(П)-700-Э4Г(Э4Д)
72Н(П)-1000-Э4Г (Э4Д)
2
7,7
8,1
720
655
292
-
319
16
Ф-02
72Н(П)-700-П3Г(П3Д)
72Н(П)-1000-П3Д
2
7,3
7,7
720
655
282
-
306
12
Ф-02
ВРЕЗНОЙ БЛОК
• 11 •
џ Кнопочный переключатель (рис. 10).
Кнопка с обозначением управляет лампами освещения.
Утоплена - «вкл.», отжата - «выкл.».
Кнопки с обозначением 1, 2, 3 - управляют вентилятором:
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнальной лампочки с обозначением информирует о работе вентилятора.
рис. 10
рис. 2А
рис. 2
**- для Flat 52Н(П)-650-К3Г(К3Д), Flat 52Н(П)-650-П3Г(П3Д)
Кнопкой с обозначением включаются лампы освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Вентилятор имеет 4 режима работы.
Кнопкой с обозначением включается первая скорость вентилятора.
Кнопкой с обозначением включается вторая скорость вентилятора.
Кнопкой с обозначением включается третья скорость вентилятора.
Кнопкой с обозначением включается четвертая скорость вентилятора.
Первым нажатием кнопки вентилятор включается, вторым - выключается.
Переход к более высокой или низкой скорости производится нажатием соответствующей кнопки.
Кнопкой с обозначением включается таймер. При включенном таймере вентилятор отключается че-
рез 15 минут. Если необходимо отключить таймер раньше, то нужно повторно нажать на любую кнопку вклю-
чения скорости вентилятора.
При включении освещения, вентилятора или таймера на соответствующей кнопке включается её подсветка.
рис. 8
рис. 9
џ Ползунковый переключатель (рис. 9).
Правый переключатель регулирует скорость работы вентилятора:
позиция 0 - вентилятор выключен;
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнального индикатора информирует о работе вентилятора.
Левый переключатель регулирует режим освещения в соответствии с обозначением:
1 - включено; 0 - выключено.
џ Электронный переключатель ККВ 4 (рис. 8) имеет шесть кнопок.
*- для 72Н(П)-700-П3Г(П3Д)
