РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

ВРЕЗНОЙ БЛОК

• 8 •

• 9 •

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-

щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используе-

мое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам,

которые только направляют воздух обратно в комнату).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда

за такими лицами осуществляется надзор или проводится их инструктирование относительно использования

данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с

целью недопущения их игр с прибором.

4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А).

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

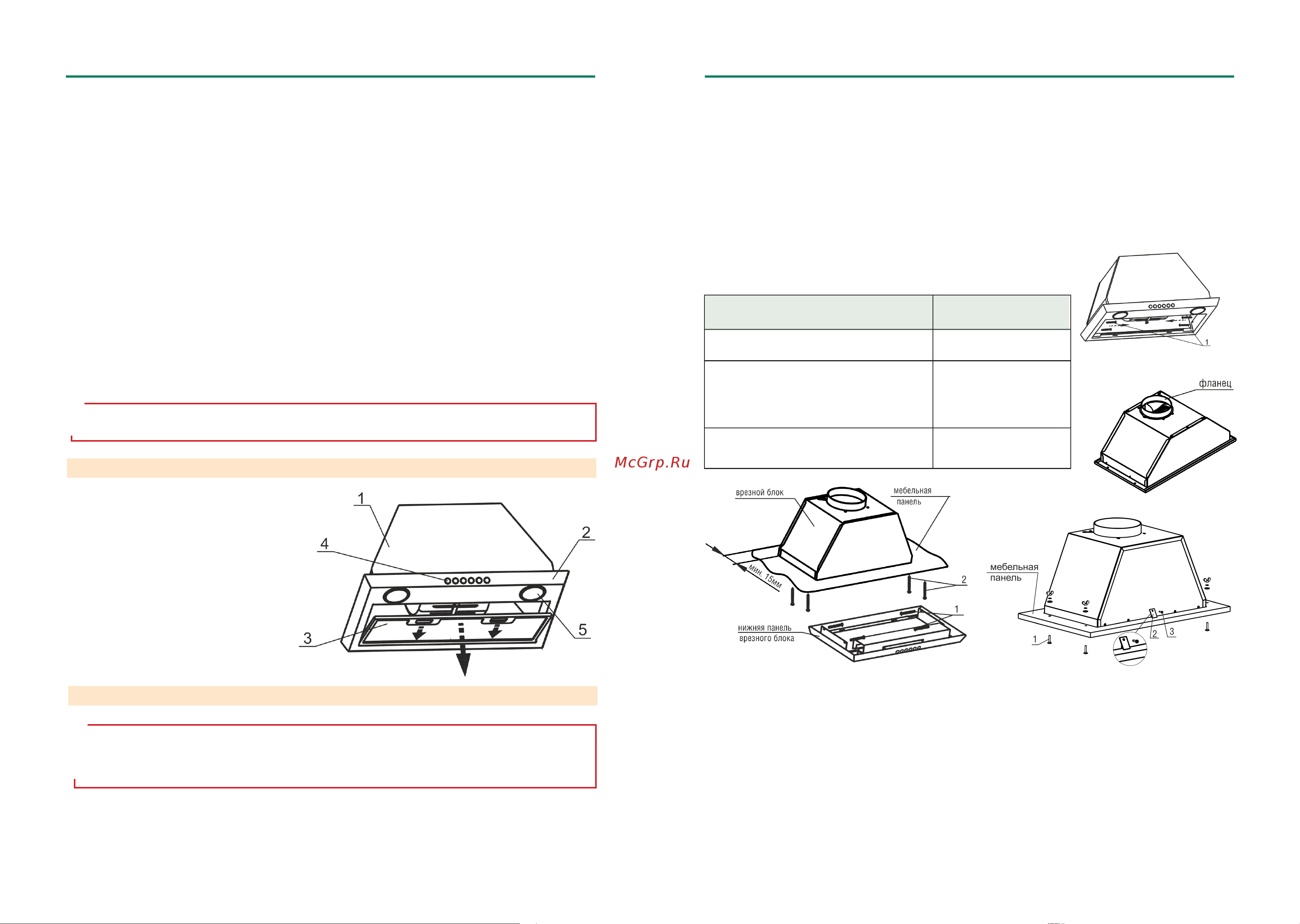

5 УСТРОЙСТВО

1 Корпус с вентилятором.

2 Нижняя панель.

3 Алюминиевый фильтр.

4 Переключатель режимов работы

вентилятора и освещения.

5 Лампы освещения.

рис. 3

6 ПОДГОТОВКА К РАБОТЕ

ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с

вытяжки из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем

подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из

нержавеющей стали рекомендуется снимать после окончания монтажа.

6.1 Монтаж врезного блока к подвесному элементу мебели над плитой. (рис 4, 5,).

џ При установке КВ «Врезной блок 52Н(П)-400-П3Г(П3Д, П3Л)» и «Врезной блок 52Н-400-К3Г(К3Д)»

предварительно установите фланец (рис. 4А).

џ При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1).

џ На панели мебельного элемента для вытяжек необходимо вырезать отверстие (размеры см. табл.3)

џ Снимите алюминиевый фильтр блока, для этого нажмите на пружинные замки на фильтре и потяните

его вниз и на себя (рис. 3).

џ Затем , отвернув четыре винта 1 (рис. 4), аккуратно снимите нижнюю панель врезного блока;

џ Установите блок в панель мебели и закрепите его винтами 2 (рис. 5).

џ Установите нижнюю панель блока на место, закрепив винтами1 (рис. 5).

џ Установите алюминиевый фильтр.

Наименование КВ

Размеры отверстия на полке

для установки вытяжки, мм

Врезной блок 52Н(П)-400-П3Л

273+2,0 х 460+2,0

Врезной блок S4 72Н(П)-700-Э4Г(Э4Д)»,

Врезной блок 72Н(П)-700-П3Г(П3Д),

Врезной блок 72Н(П)-1000-Э4Г (Э4Д),

Врезной блок 72Н(П)-1000-П3Д

263+2,0 х 660+2,0

Для всех остальных моделей врезного

блока.

263+2,0 х 460+2,0

ТАБЛИЦА 3

рис. 5

рис. 5А

6.2 Монтаж КВ «Врезной блок Flat 52Н(П)-650-К3Г(К3Д)», «Врезной блок Flat 52Н(П)-650-П3Г(П3Д)» к

подвесному элементу мебели над плитой. (рис. 5 А).

џ При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1).

џ На панели мебельного элемента для вытяжки необходимо вырезать отверстие (размеры см. табл.3).

џ Разметьте и просверлите (по месту) на мебельной панели четыре отверстия диаметром 6,0 мм для крепле-

ния врезного блока.

џ Установите блок в панель мебельного элемента и закрепите его болтами мебельными -1, шайбами (про-

стой и пружинной) и гайками барашковыми (рис. 5 А).

џ Установите пластину - 2, как показано на рис. 5 А и закрепите ее самонарезающим винтом 3,5х11мм

(поз.3), для устранения зазора между плоской панелью врезного блока и мебельной панелью.

рис. 4А

рис. 4
