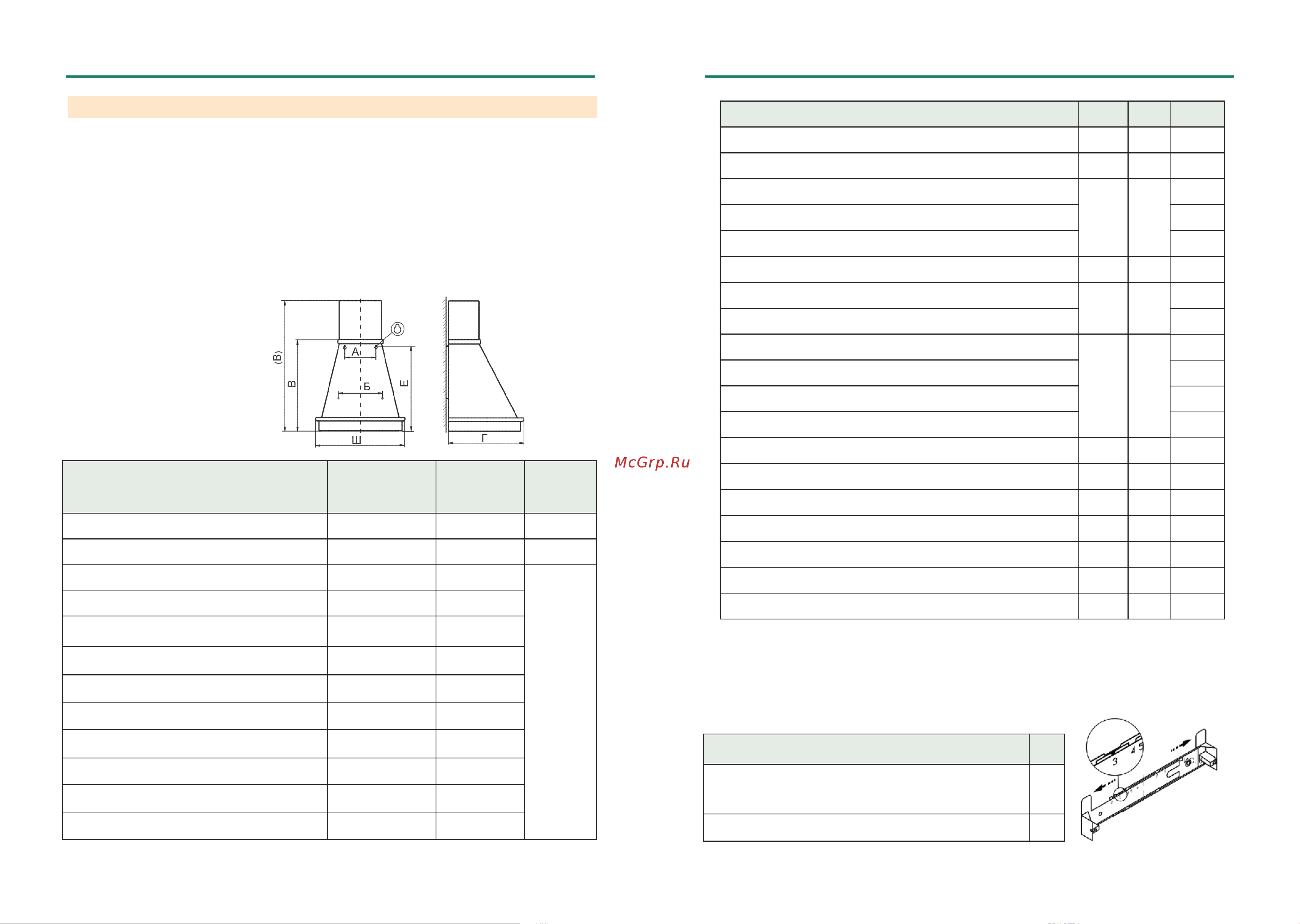

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
рис. 2
БАГЕТ • БЕЛЬВЕДЕР • БЫЛИНА • ВИЛЛА • КАМИН ГРАНЬ • ПЕРГОЛА ТЕРЕМ•
• 11 •
ТАБЛИЦА 2
Наименование
А(мм)
Б(мм)
Е(мм)
Вилла 50П-650-П3Л
185
240
520
Багет 60П-430-П3Г
235
290
570
Бельведер 60П-650-П3Г, Вилла Шатура 60П-650-П3Л
235
290
595
Бельведер Валенсия 60П-650(700)-П3Г, Вилла Валенсия 60П-650-П3Л
588
Бельведер Флореале 60П-650-П3Г
610
Бельведер 90П-650-П3Г, Вилла Шатура 90П-650-П3Г
230
380
550
Былина 90П-650-П3Г, Бельведер Валенсия 90П, Терем 90П-650-П3Г
230
380
545
Бельведер Флореале 90П-650-П3Г
570
Вилла 60П-650-П3Л, Вилла с нишей 60П-650-П3Г
235
290
567
Вилла Фрукты 60П-650-П3Л, Вилла Веда 60П-650-П3Л
615
Вилла Луизиана 60П-650-П3Л, Терем 60П-650-П3Г
588
Вилла Спектр 60П-650-П3Л
600
Вилла 90П-650-П3Г, Вилла Фрукты 90П-650-П3Г
230
380
525, 565
Вилла Веда 90П-650-П3Г
230
380
570
Вилла Валенсия 90П-650-П3Г, Вилла Луизиана 90П-650-П3Г
230
380
545
Камин Грань 60П-650-П3Л
225
300
610
Камин Грань 90П-650-П3Л
270
400
605
Пергола 60П-650-П3Л
170
300
558
Пергола 90П-650-П3Г
200
300
495
6.3 Крепление кронштейна к стене (рис. 6, 7).
Для вытяжек: «Бельведер (Валенсия, Флореале) 90 , «Былина 90 , «Вилла 90 «Вилла Валенсия (Веда) 90
«Вилла Луизиана 90 ,, «Вилла Фрукты 90 , «Вилла Шатура 90 , «Пергола 60/90 , «Терем 90 .
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный размер (равный ширине
верхней фальштрубы) (рис.6). Увеличьте размер кронштейна (если это необходимо) и установите фиксатор
напротив цифры, соответствующей Вашей вытяжке (см табл.3, графа N).
» » », »,
» » » » »
ТАБЛИЦА 3
Наименование
N
Бельведер (Валенсия, Флореале) 90, Былина 90, Вилла (Вален-
сия, Веда, Луизиана) 90, Вилла Фрукты (Шатура) 90, Терем 90
3
Пергола 60/90
6
рис. 6
ТАБЛИЦА 1
• 6 •
Габаритные
размеры, мм
ШхГхВ(В)
Масса, кг
(без упаковки)
Тип
угольного
фильтра
490х496х550(805)
10,0
Ф-02 (2шт.)
591х355х600 (856)
10,2
Ф-00(2шт.)
600х500х630 (885)
12,2
Ф-02 (2шт.)
596х500х620 (875)
12,0
595х500х545 (870)
12,8
900х40х620 (910)
18,5
895х461х611 (900)
19,0
895х462х640 (925)
19,0
880х455х630 (900)
19,0
590х500х600 (855)
11,2
596х500х620(875)
11,5
596х500х650(905)
12,0
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
2.1 Воздухопроизводительность вентилятора , м³/час, max 430, 650, 700
2.2 Уровень шума, дБА, не более 58**, 60
2.3 Номинальное напряжение, В; частота, Гц 220; 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 200*, 225**, 230***
в том числе ламп, Вт 2х20 или 2х40
2.6 Класс защиты (I**)II по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХ Л4.2 по ГОСТ15150
* - для вытяжек с галогенными лампами,
*** - для КВ с лампами накаливания
** - для КВ «Бельведер Валенсия 60П-700-П3Г»,
«Бельведер Валенсия 90П-700-П3Г»
Значение воздухопроизводительности прописано в обозначении кухонной вытяжки.
