• 10 •
• 7 •
В - высота вытяжки без фальштрубы
(В) - высота вытяжки с фальштрубой.
3 КОМПЛЕКТНОСТЬ
3.1 Кухонная вытяжка с обрамлениями из натурального дерева 1 шт.
3.2 Фальштруба 1 шт.
3.3* Лампа накаливания Е14, 40Вт 2 шт.
3.4 Крепежные изделия:
винт самонарезающий 4,2х41 4 шт.
дюбель пластмассовый Ø8х40 4 шт.
3.5 Упаковка 1 шт.
3.6 Руководство по эксплуатации 1 шт.
.
В КВ: Бельведер (Валенсия, Флореале) 90, Былина 90, Вилла 90,
Вилла Валенсия (Веда Луизиана, ) 90,
Пергола 60/90, Терем 90-фальштруба регулируется по высоте.
Фрукты, Шатура
ДЛЯ КВ:
«ВИЛЛА (Валенсия, Веда, Луизиана, Спектр, с нишей, Фрукты, Шатура) 60»,
«КАМИН ГРАНЬ 60/90», «ТЕРЕМ 60».
«БАГЕТ 60», «БЕЛЬВЕДЕР (Валенсия, Флореале) 60», «Вилла 50»,
ДЛЯ КВ:
ленсия, Веда, Луизиана, Фрукты, Шатура) 90», «ПЕРГОЛА 60/90», «ТЕРЕМ 90».
«БЫЛИНА 90», «БЕЛЬВЕДЕР (Валенсия, Флореале) 90», «ВИЛЛА (Ва-
3.1 Кухонная вытяжка с обрамлениями из натурального дерева 1 шт.
3.2 Фальштруба 1 шт.
БАГЕТ • БЕЛЬВЕДЕР • БЫЛИНА • ВИЛЛА • КАМИН ГРАНЬ • ПЕРГОЛА ТЕРЕМ•
6 ПОДГОТОВКА К РАБОТЕ
рис. 4
рис. 5
6.1. Для КВ: «Багет 60 , «Вилла 50 «Вилла 60 , «Вилла Фрукты 60 , «Вилла с
нишей 60 , «Вилла Шатура 60 , «Вилла Валенсия 60 «Вилла Луизиана 60 , «Вил-
ла Спектр 60 , «Бельведер (Флореале, Валенсия) 60 , «Камин Грань 60/90 , «Те-
рем 60 .

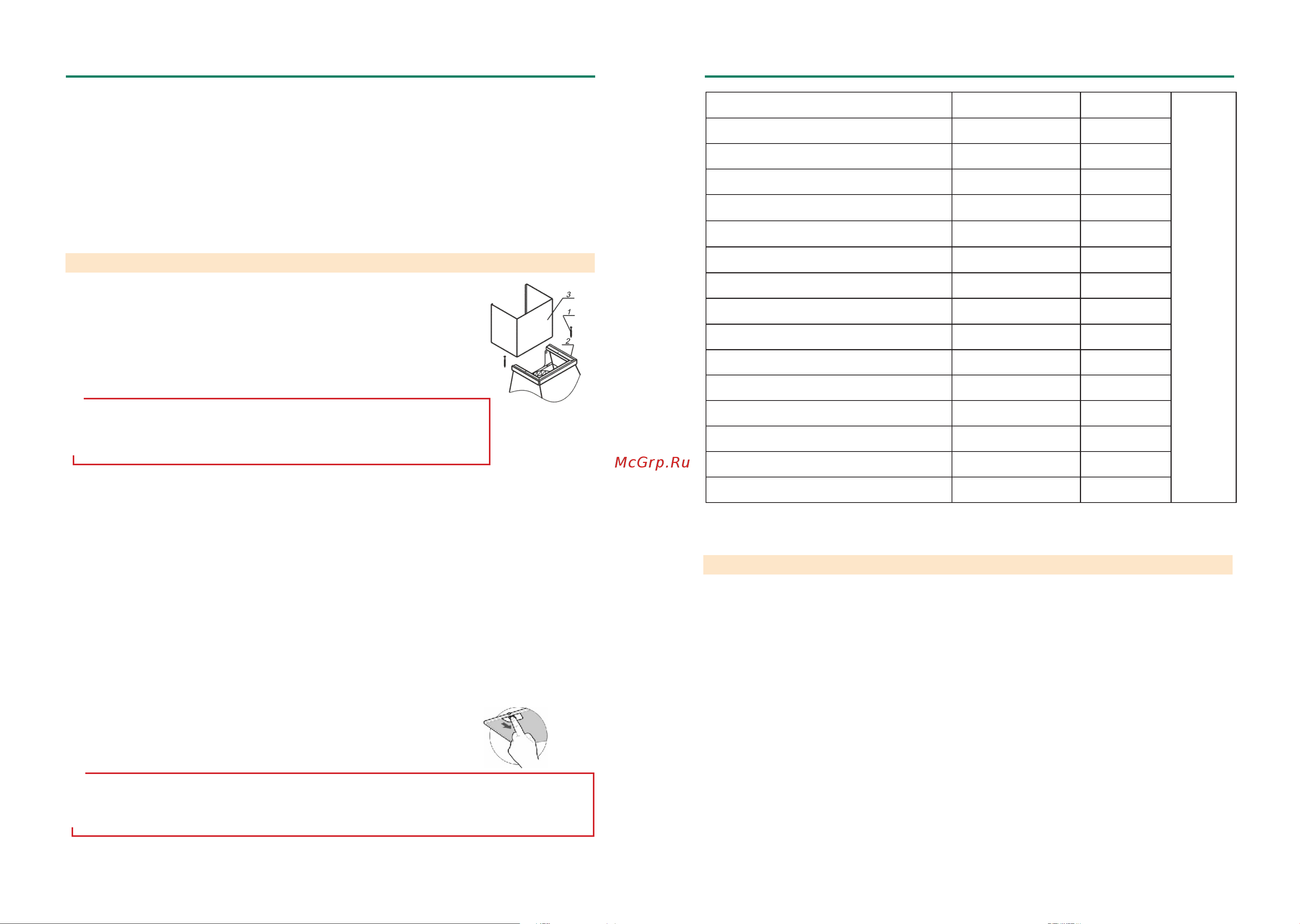

Прежде чем навесить кухонную вытяжку, установите фальштрубу (рис. 4).
Отверните винты - 1, которые крепят верхнее обрамление - 2.
Установите фальштрубу - 3 на обрамление и прикрутите обрамление вместе с
фальштрубой.
» », » »
» » », »
» » »
»
6.2 Крепление кухонной вытяжки (рис. 2, табл. 2):
-установите лампы 40Вт в патрон вытяжки (для вытяжек с лампами накаливания);
- всегда устанавливайте вытяжку над центральной частью варочной панели;
- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки;
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления на стене так, чтобы размер «А» был поделен по-
полам относительно осевой линии;
- просверлите два отверстия (размер «А») для установки дюбелей Ø8х40мм и забейте их;
- вверните два самонарезающих винта (размер «А»);
- перед установкой вытяжки снимите алюминиевый фильтр (фильтры), для этого нажмите на пружинный
замок на фильтре и потяните его вниз и на себя (рис. 5);
- навесьте кухонную вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей Ø8х40мм и забейте их;
- навесьте вытяжку и дополнительно закрепите двумя самонарезающими винтами (размер «Б»);
- установите фильтры.
1 вентилятор
2 блок перек
лючателей
3 светильники галогенные, трансформатор
3А лампы накаливания с патронами, стек
ла фонаря
4 к
орпус
5, 6 обрамление нижнее, обрамление верхнее
7 фильтр алюминиевый
8, 9 фальштруба,
10, 11 дюбели
Ø8х40 мм и винты самонарезающие 4,2х41 для крепления вытяжки и кронштейна для фальш-
трубы к стене.
1
2
винты самонарезающие 3,5х11 для крепления фальштрубы к кронштейну
кронштейн для крепления фальштрубы
* -КВ «Бельведер (Валенсия, Луизиана, Флореале) 90 , «Былина 90 , «Вилла 90 ,
«Вилла Валенсия 90 «Вилла Луизиана 90 «Вилла Фрукты 90 , «Вилла Шатура
90 , «Пергола 60/90 «Терем 90
» » »
», », »
» », », навесьте вместе с вложенной фальштрубой.
Вилла Спектр 60П-650-П3Л
600х500х622 (977)
12,5
Ф-02
(2 шт)
Вилла с нишей 60П-650-П3Г
590х500х600(860)
12,0
Вилла Фрукты 60П-650-П3Л
600х500х650(905)
13,3
Вилла Шатура 60П-650-П3Л
595х500х630(885)
12,0
Вилла 90П-650-П3Г
870х450х605(885)
16,5
Вилла Валенсия 90П-650-П3Г
895х461х611(900)
17,5
Вилла Веда 90П-650-П3Г
893х461х653(925)
18,2
Вилла Луизиана 90П-650-П3Г
895х460х620(900)
17,3
Вилла Фрукты 90П-650-П3Г
900х465х650(920)
19,5
Вилла Шатура 90П-650-П3Г
900х470х635(915)
18,0
Камин Грань 60П-650-П3Л
580х500х541(885)
10,0
Камин Грань 90П-650-П3Л
900х500х660(905)
13,5
Пергола 60П-650-П3Л
600х5000х610(900)
12,5
Пергола 90П-650-П3Г
900х500х550(830)
14,5
Терем 60П-650-П3Г
595х500х621(876)
11,5
Терем 90П-650-П3Г
885х455х630х(900)
19,0
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должна быть смонтирована кухонная вытяжка.
!
* - для вытяжек с лампами накаливания.
!
Перед установкой ламп накаливания необходимо проверить их исправность.
Повреждение электрических цепей кухонной вытяжки вследствие установки
неисправных ламп не является гарантийным случаем.
