При креплении стекла на вытяжку винты не перетягивать!
5 УСТРОЙСТВО
ДЛЯ КВ «АМЕТИСТ», «АЛМАЗ»
рис. 2
Наименование
N
Аметист 50/60Н(П)-430-К3Г )
Кристалл 50Н-430-К3Г, Кристалл 60Н-430-К3Г
Лазурит 60Н-430-Э3Г
Топаз 50Н-430-К3Г, Топаз 60Н-430-К3Г
5
Алмаз 60/90Н-650-Э3Г, Аметист 90Н(П)-650-К3Г
8
Для вытяжек «Аметист», (рис.7):
«Алмаз»
6.3 Крепление стекла.
4.6 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.
4.7 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда
должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.
4.8 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,
обученным правилам работы с электроустановками. При повреждении электрического шнура его замену про-
изводит специалист сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной
вытяжки.
4.9 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-
ческих и динамических нагрузок.
4.10 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое
используется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, рабо-
тающие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточ-
ном для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность отравления га-
зообразными продуктами сгорания, которые всасываются обратно в помещение.
4.11 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое
для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-
рые только направляют воздух обратно в комнату).
4.12 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-
ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,
когда за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь-
зования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор
за детьми с целью недопущения их игр с прибором.
4.13 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-
ключатель с током срабатывания не более 16А (рекомендуемый 2А).
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с при-
борами для приготовления пищи.
!
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию, снимите фальтшрубы;
- приложите кронштейн к стене, как показано на рисунке 6 ;
- осевая линия кронштейна должна совпадать с осевой линией кухонной вытяжки,
а верхний край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий, для крепления кронштейна, просверлите два
отверстия Ø8 мм и забейте дюбели.
Прикрепите кронштейн к стене винтами.
АМЕТИСТ • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ

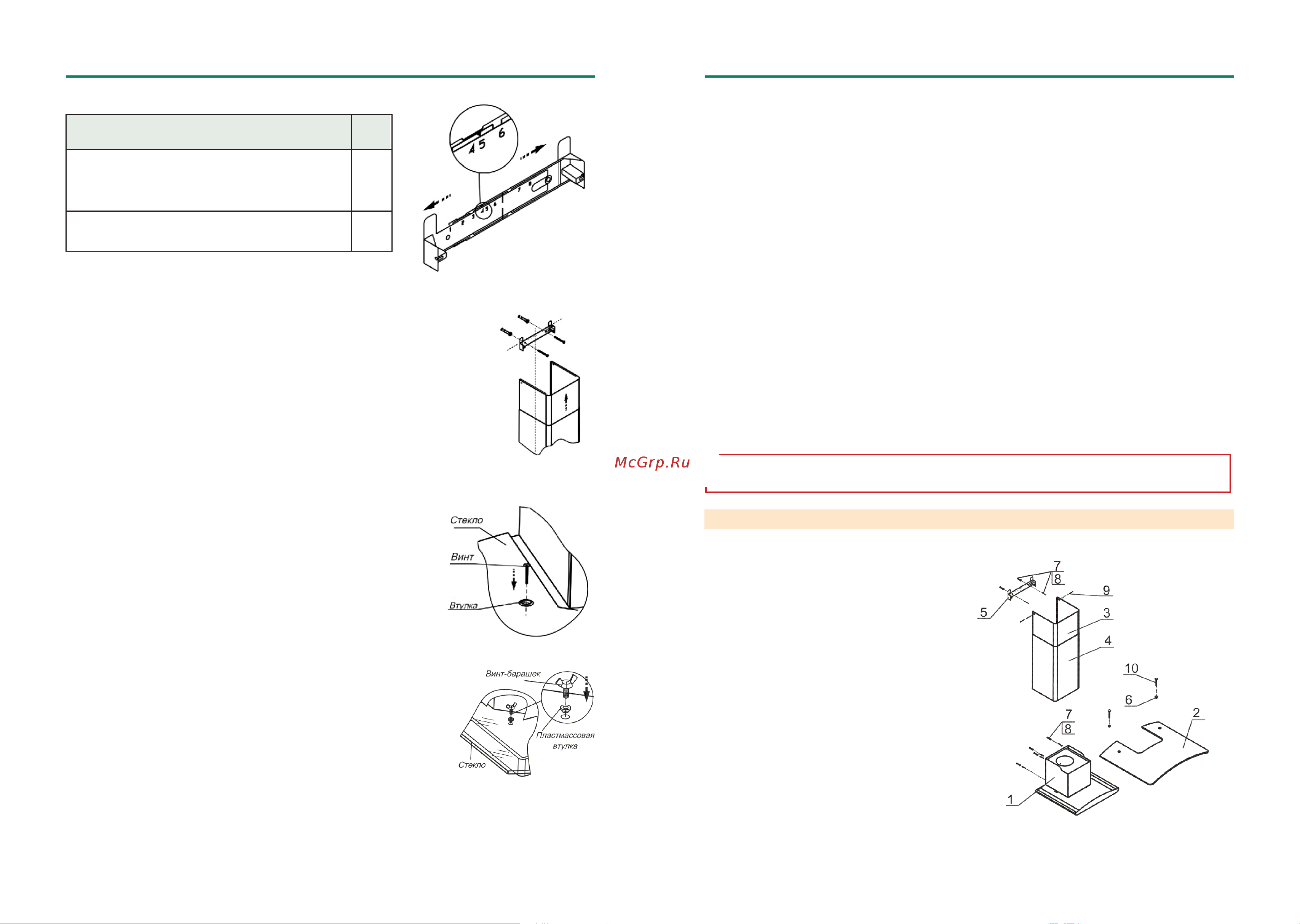

1 Корпус вытяжки в комплекте с
вентилятором, устройством управления и
освещения, фильтром.
2 Стекло
3 Верхняя фальштруба.
4 Нижняя фальштруба
5 Кронштейн для крепления верхней
фальштрубы.
6 Втулки для крепления стекла.
7, 8 Дюбели Ø8х40 мм и винты
самонарезающие 4х41 мм для крепления
вытяжки к стене и для крепления
кронштейна к стене.
9 Винты самонарезающие 3,5х11 мм для
крепления верхней фальштрубы к крон-
штейну.
10 Винты М 6х30 мм для крепления стекла к
корпусу вытяжки
- установите на вытяжку стекло.
- в отверстия на стекле вставьте втулки.
- прикрепите стекло к корпусу винтами М6х30мм.
Для вытяжек «Кристалл 50/60 , «Лазурит 60 , «Топаз 50/60 (рис. 8):» » »
- снимите фильтр (рис.4), отверните винты-барашки;
- установите стекло и закрепите его винтами-барашками через пластмассо-
вые втулки. Установите фильтр на место.
6.4 В зависимости от режима эксплуатации кухонной вытяжки соедините
вентилятор с вентиляционной решеткой полужестким гофрированным возду-
ховодом (рис. 9) или установите на вентилятор угольные фильтры*.
Угольные фильтры устанавливаютcя на защитные решетки корпуса вентилято-
ра (рис. 10, 10А).
рис. 8
Проверьте свободный ход антивозвратного клапана при монтаже вытяжки.
*- если они предусмотрены см табл. 1.
