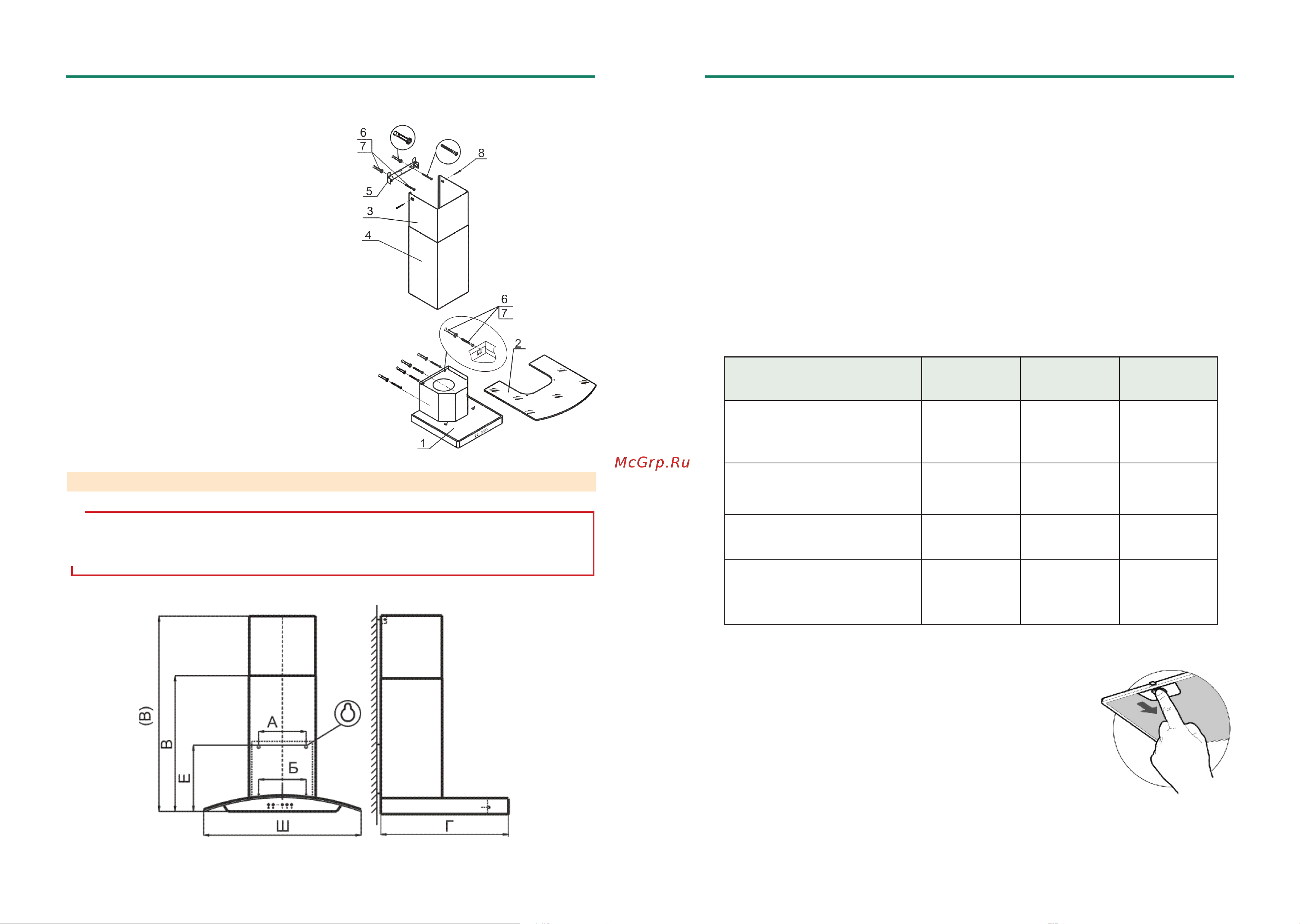

ДЛЯ КВ «КРИСТАЛЛ 50, 60», «ЛАЗУРИТ 60»,«ТОПАЗ 50, 60»

рис. 2А

6 ПОДГОТОВКА К РАБОТЕ

ТАБЛИЦА 2

рис. 3

- разметьте линию на расстоянии «Е» от нижней части вытяжки;

- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А»

был поделен пополам относительно осевой линии;

- вверните два самонарезающих винта (размер «А»);

- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на

фильтре и потяните его вниз и на себя (рис. 4);

- навесьте вытяжку через отверстия типа «замочная скважина»;

- разметьте центры отверстий для дополнительного крепления (размер «Б»);

вытяжки из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем

подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из

нержавеющей стали рекомендуется снимать после окончания монтажа.

АМЕТИСТ • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ

1 Корпус вытяжки в комплекте с

вентилятором, устройством управления и

освещения, фильтром.

2 Стекло

3 Верхняя фальштруба.

4 Нижняя фальштруба

8 Винты самонарезающие 3,5х11 мм для

крепления верхней фальштрубы к крон-

штейну.

6.2 Крепление кронштейна к стене:

- прежде чем прикрепить кронштейн к стене, необходимо выставить

его на нужный размер (равный ширине верхней фальштрубы) (рис. 5);

- увеличьте размер кронштейна (если это необходимо), раздвинув его, и

установите фиксатор напротив цифры, соответствующей Вашей вытяжке

(см табл.3, графа N);

- установите на вытяжку комплект из двух телескопических фальштруб.
