48
прилегающей к потолку, использовать упорный
кронштейн каминов, как это показано на схеме
сверления отверстий (если присутствует маленькое
отверстие на опоре, оно должно совпадать с
преждевременно нарисованной линией на стене) и
обозначить карандашом 2 отверстия, проделать
отверстия, вставить 2 дюбеля.
5. Зафиксировать упорный кронштейн каминов на стене
с помощью 2 шурупов.
6. Подвесить вытяжку на
2 верхних шурупа (смотреть оп.
монтажа 3).
7. Вставить шурупы и завернуть их в нижние
отверстие/я (также шайбу/ы!) для окончательной
фиксации (ОБЯЗАТЕЛЬНО!!) после того, как будет
проконтролировано правильность установки вытяжки,
ЗАВИНТИТЬ ДО УПОРА ВСЕ ШУРУПЫ - нижние и
верхние.
Примечание: нижние точки фиксации видны при
снятии фильтра задержки жиров
и находятся по
бокам и/или в центре вытяжки (в этом, последнем
случае после снятия рамки угольного фильтра, если
таковой в наличии).
В каждом случае рекомендуется использовать, если
ест в наличии, боковые отверстия для того, чтобы
увеличить устойчивость вытяжки.
8. Присоединить трубу (выводная труба и хомуты
крепления не входят в
комплект, их нужно купить) для
отвода дыма в соединительное кольцо, которое
находится на блоке отсасывающего двигателя.
Другой конец трубы должен быть подсоединен к
устройству выброса дымов наружу в случае
использования вытяжки с отводом воздуха . В случае
если нужно использовать вытяжку с рециркуляцией
необходимо зафиксировать к упорному кронштейну
каминов G дефлектор F
и присоединить другой конец
трубы к соединительному кольцу, которое находится
на дефлекторе F.
9. Осуществить подключение электропроводки.
10. Закрепить камины и зафиксировать их сверху с
помощью 2 шурупов (10a) к упорному кронштейну
каминов „G“ (10b).
11. Накрыть нижней частью камина всасывающую группу
так, чтобы она вошла в соответствующее место на
вытяжке.
Установите
вновь держатель угольного фильтра и
фильтр/ы задержки жира и проверьте исправное
функционирование вытяжки.
Описание вытяжки
Рис. 1
1. Панель управления
2. Фильтр задержки жира
3. Ручка отцепления фильтра задержки жира
4. Галогенная лампа
5. Откидной экран
6. Камин телескопический
7. Вывод воздуха (только в режиме рециркуляции)
Функционирование
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут приблизительно по окончании процесса.

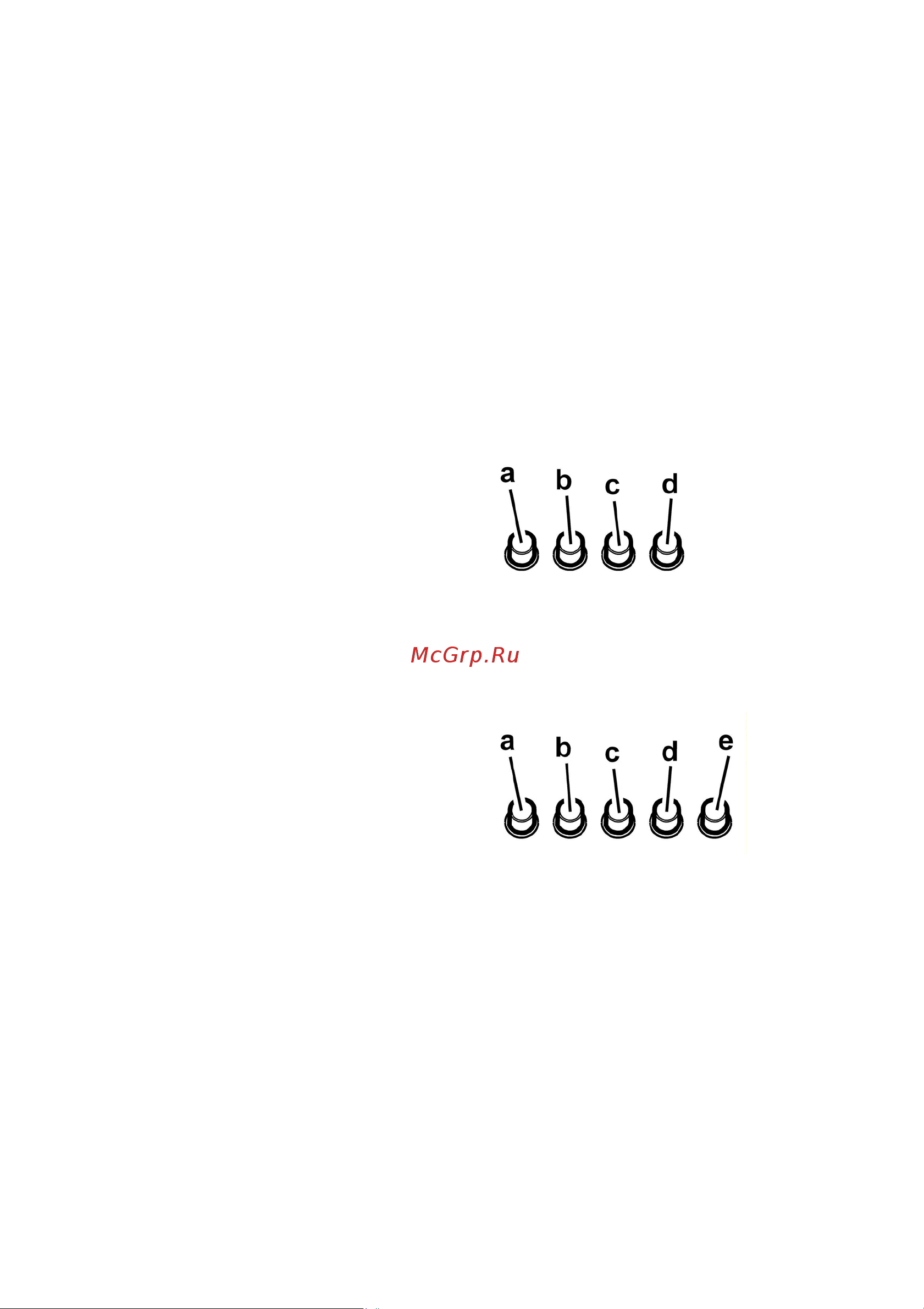

Модель с панелью нa 4 кнопки
a. Выключатель освещения ON/OFF.
b. Выключатель OFF/скорость 1
c. Переключатель скорости 2
d. Переключатель скорости 3
Модель с кнопочной панелью с 5 кнопками
a. ВКЛ/ВЫКЛ подсветки
b. ВЫКЛ электродвигателей
c. – d. – e. Производительность вытяжки, минимальная
(c.), средняя (d.), максимальная (e.).
