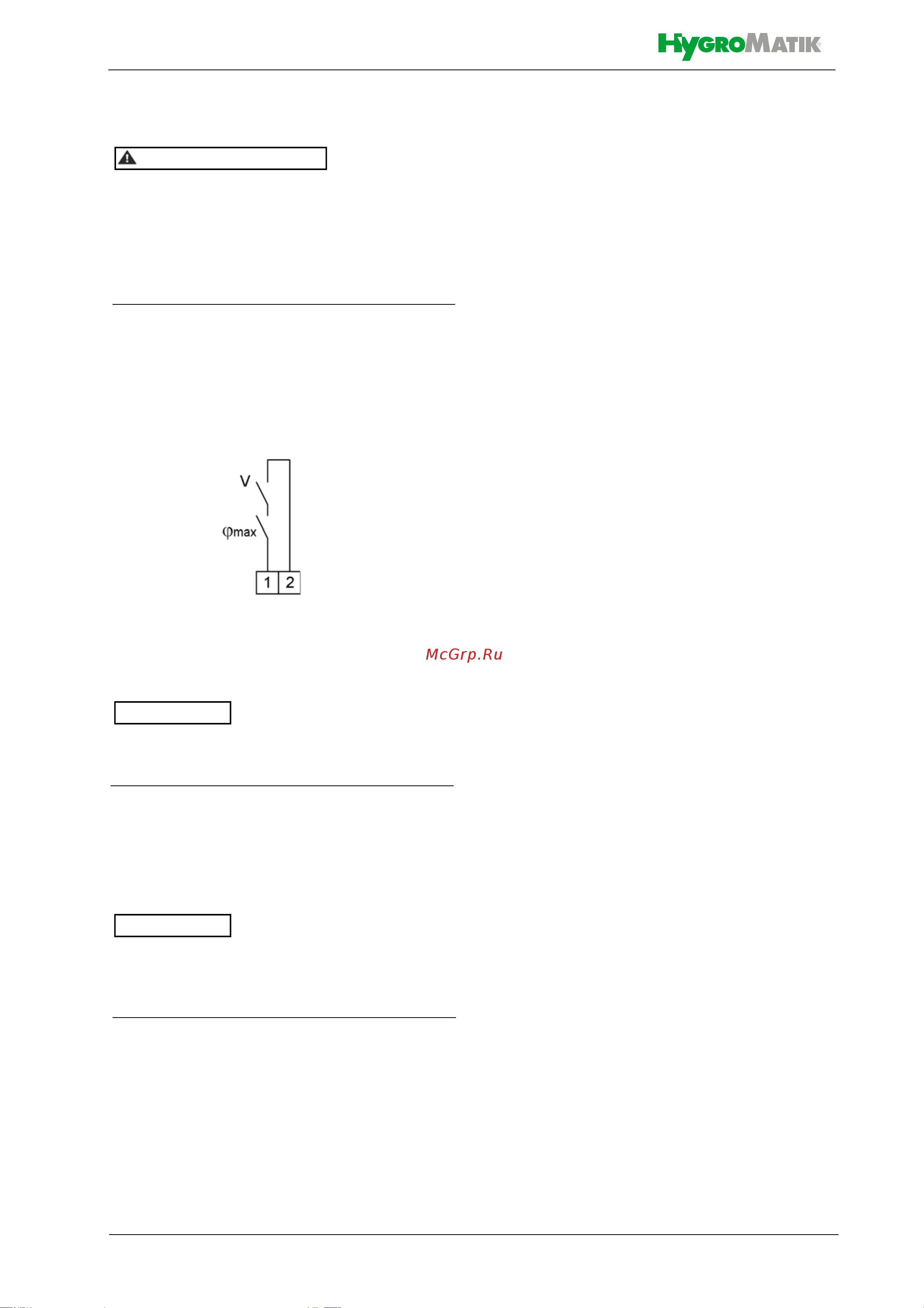

Страница 29
7.3 Предохранительная цепь
Опасность поражения электрическим
током!
Опасное электрическое напряжение!
После ввода устройства в эксплуатацию на
стандартной проводке на клемме 1 имеется
напряжение 230 В переменного тока.
Между клеммами 1 и 2 находится так называе-
мая предохранительная цепь. В предохрани-
тельную цепь могут быть подключены
устройства безопасности. Когда предохрани-
тельная цепь разомкнута, увлажнитель не
включается либо его работа прерывается.
При отгрузке с завода предохранительная
цепь не замкнута!
Блокировочные контакты, например гигростат,
флюгерное реле, датчик давления в канале,
блокировка воздуха и т.д., устанавливаются
последовательно между клеммами 1 и 2.
Контакты на клеммах 1 и 2 должны быть
беспотенциальными и должны поддерживать
подключение к сети 230 В переменного тока.
В соответствии с современными техническими
требованиями к системам кондиционирования
гигростат включается в предохранительную
цепь. Он выполняет функции защитного эле-
мента при неисправности датчика влажности и
защищает от переизбытка влаги.
7.4 Схема подключений
Полная схема подключений приведена в раз-
деле "Подключения системной платы" в главе
"Система управления" настоящего руковод-
ства по эксплуатации.
7.5 Проверка после электро-
монтажных работ
После монтажа проверьте, соответствует ли
электрическое оборудование требованиям
заказчика и предприятия электроснабжения.
Подключена ли предохранительная
цепь (между клеммами 1 и 2)?
Соответствует ли сетевое напряже-
ние указанному на заводской
табличке?
Все ли электрические подключения
соответствуют схемам?
Правильно ли подключён датчик (дат-
чик температуры или датчик влажно-
сти — в зависимости от варианта
использования) к системной плате
(необходимо убедиться в том, что
выбранный вход соответствует дат-
чику в отношении характера и диапа-
зона сигнала)?
Все ли кабельные резьбовые
соединения затянуты правильно?
Все ли электрические штекеры под-
соединены прочно и зафиксированы?
Устройство заземлено?
с учётом его выходного сигнала (от 0 до 10 В,
от 0 до 20 мA, от 0 до 140 Ом)
ɉɊȿȾɍɉɊȿɀȾȿɇɂȿ
Клеммы 1/2 на системной плате
для подключения предохранительной
цепи
ȼɇɂɆȺɇɂȿ
ȼɇɂɆȺɇɂȿ
