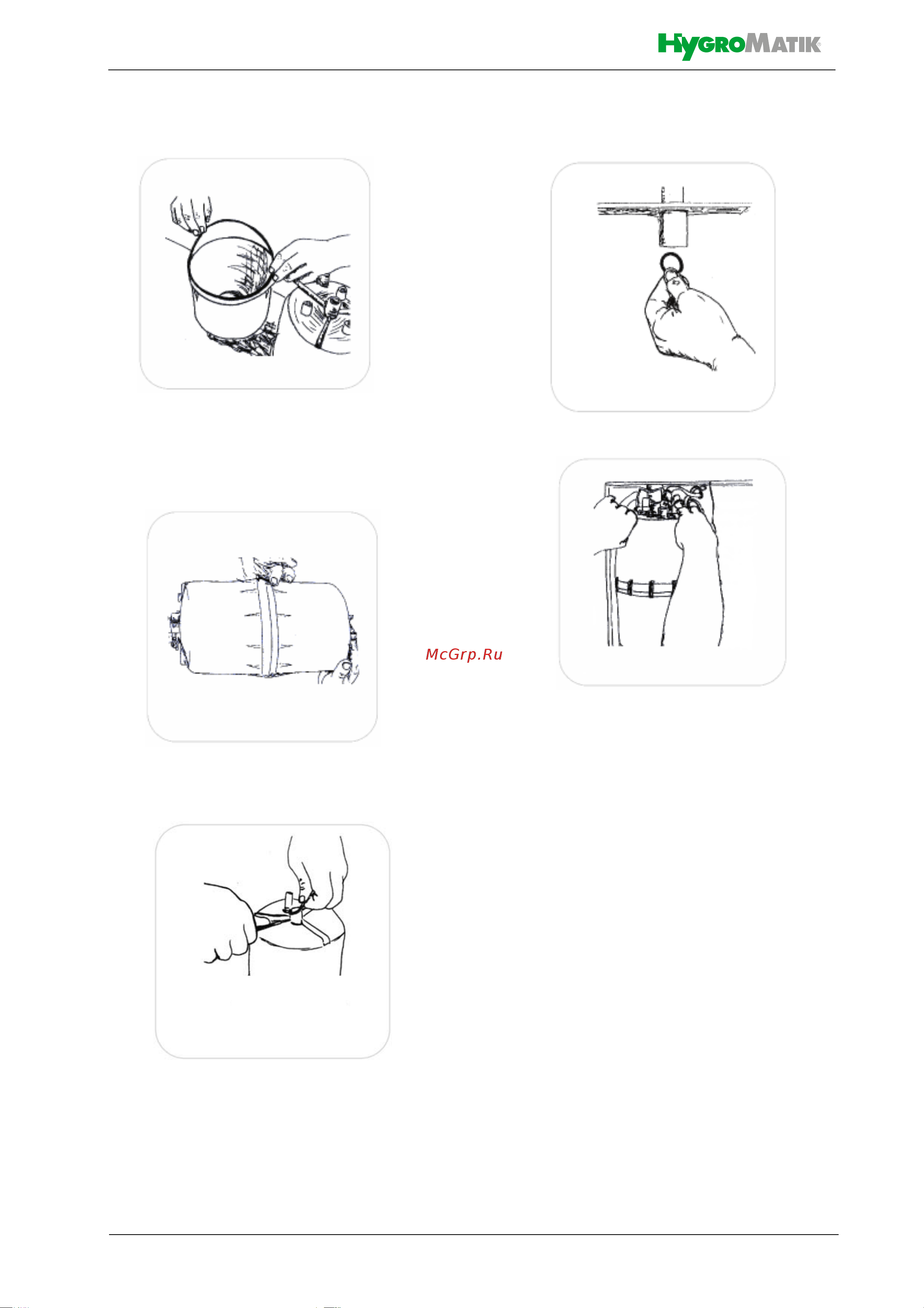

Страница 36
Монтаж
установите новые кольца
круглого сечения в адаптер
парового шланга и опору
установите новое кольцо
круглого сечения
установите паровой цилиндр
в опору вертикально; подключите
соединительный кабель
соедините половины цилиндра
и закрепите зажимами
снимите старые кольца кру-
глого сечения сверху и снизу
(опора) парового цилиндра
