Janome CoverPro 7000CPS [4/28] Наименования частей
![Janome CoverPro 7000CPS [4/28] Наименования частей](/views2/2005134/page4/bg4.png)
2
ЗНАКОМСТВО С МАШИНОЙ

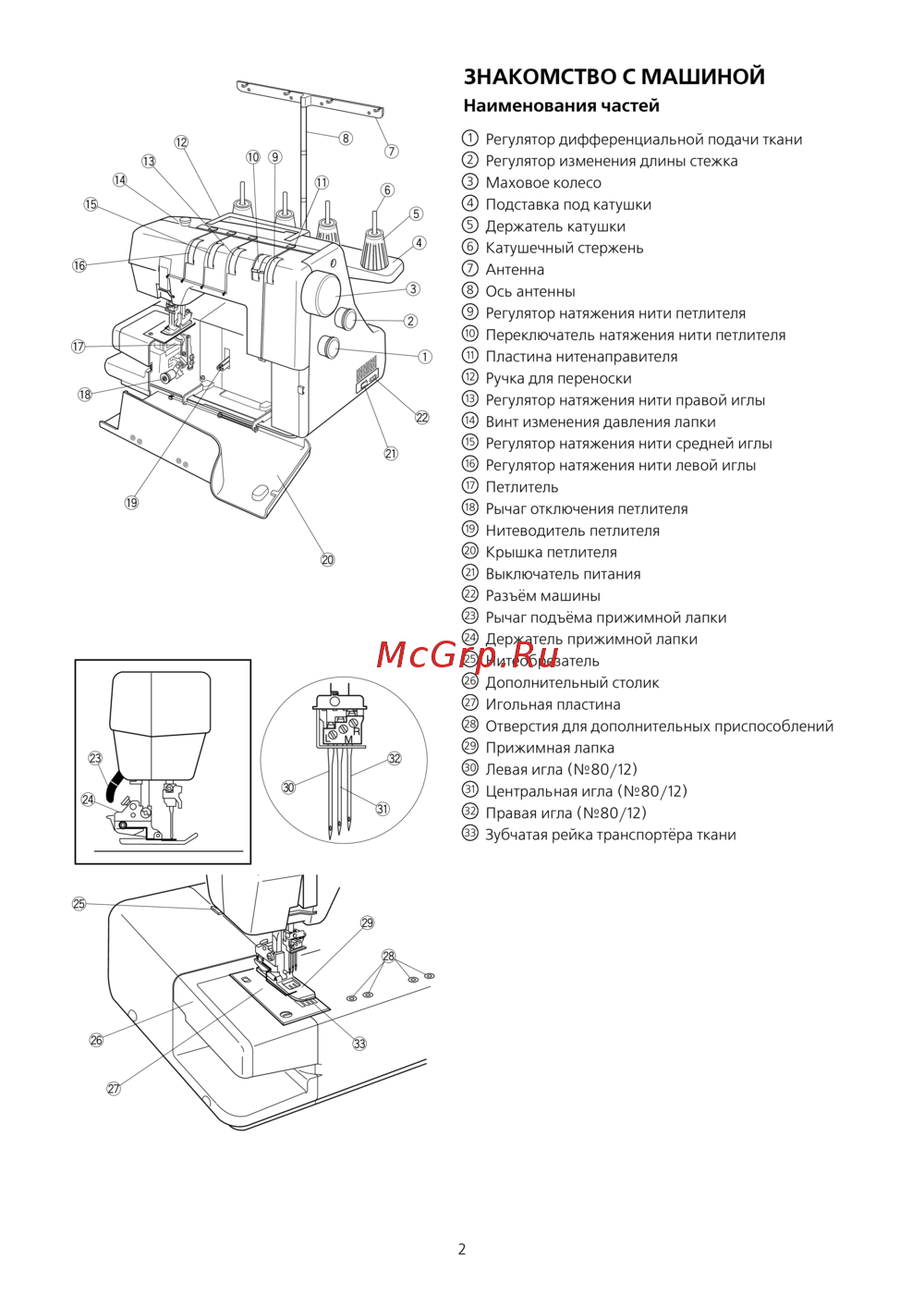

Наименования частей
Регулятор дифференциальной подачи ткани
Регулятор изменения длины стежка
Маховое колесо
Подставка под катушки
Держатель катушки
Катушечный стержень
Антенна
Ось антенны
Регулятор натяжения нити петлителя
Переключатель натяжения нити петлителя
Пластина нитенаправителя
Ручка для переноски
Регулятор натяжен ия нити правой иглы
Винт изменения давления лапки
Регулятор натяжения нити средней иглы
Регулятор натяжения нити левой иглы
Петлитель
Рычаг отключения петлителя
Нитеводитель петлителя
Крышка петлителя
Выключатель питания
Разъём машины
Рычаг подъёма прижимной лапки
Держатель прижимной лапки
Нитеобрезатель
Дополнительный столик
Игольная пластина
Отверстия для дополнительных приспособлений
Прижимная лапка
Левая игла (№80/12)
Центральная игла (№80/12)
Правая игла (№80/12)
Зубчатая рейка транспортёра ткани
w
q
r
e
t
y
!4
!5
!6
!7
!8
!9
@0
#1
@1
@2
@4
@9
#0
@8
@7
@5
@6
#3
@3
u
i
o
!1
!2
!3
#2
!0
1
2
3
4
5
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
6
7
8
9
