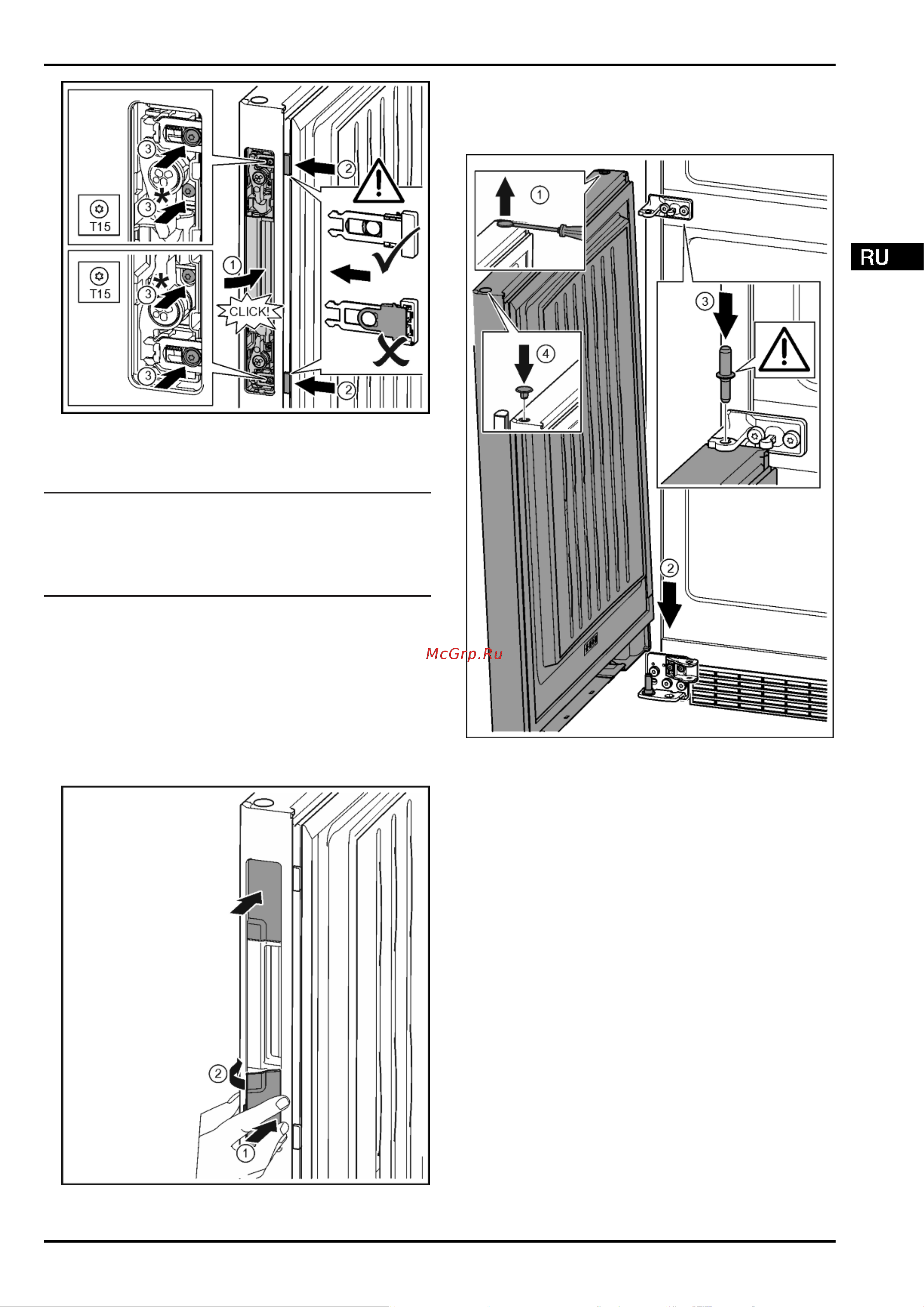

Fig. 33

Вспомогательный механизм открывания двери вста-

вить в отверстие с противоположной стороны и зафик-

сировать.

Fig. 33 (1)

Указание

Пластмассовый прямоугольник на защелке не должен

попасть на уплотнение двери.

Вставить защелку с пластмассовым прямоугольником в

направлении внешней кромки, как показано на

рисунке.

По выемкам сдвинуть защелку механизма открывания

двери до момента фиксации.

Fig. 33 (2)

Закрутить винты вместе с пластмассовыми выступами

отверткой Т15.

Fig. 33 (3)

Закручивая винты, оставлять возможность последую-

щего перемещения защелок механизма открывания

двери.

Проверка работоспособности вспомогательного меха-

низма открывания двери: слегка нажать на вспомога-

тельный механизм открывания двери.

При необходимости, слегка затянуть винты.

Fig. 34

Зафиксировать крышки сверху и снизу от прорези для

захвата.

4.3.10 Монтаж нижней двери

Fig. 35

Осторожно приподнять шлицевой отверткой заглушку и

вынуть ее.

Fig. 35 (1)

Установить дверь сверху на нижний опорный палец.

Fig. 35 (2)

Вставить средний опорный палец через средний

опорный кронштейн в нижнюю дверь. При этом следить

за тем, чтобы выступ фиксатора был направлен назад.

Fig. 35 (3)

Заглушку снова вставить с другой стороны.

Fig. 35 (4)

Ввод в работу

* Наличие в зависимости от модели и комплектации 15
