36

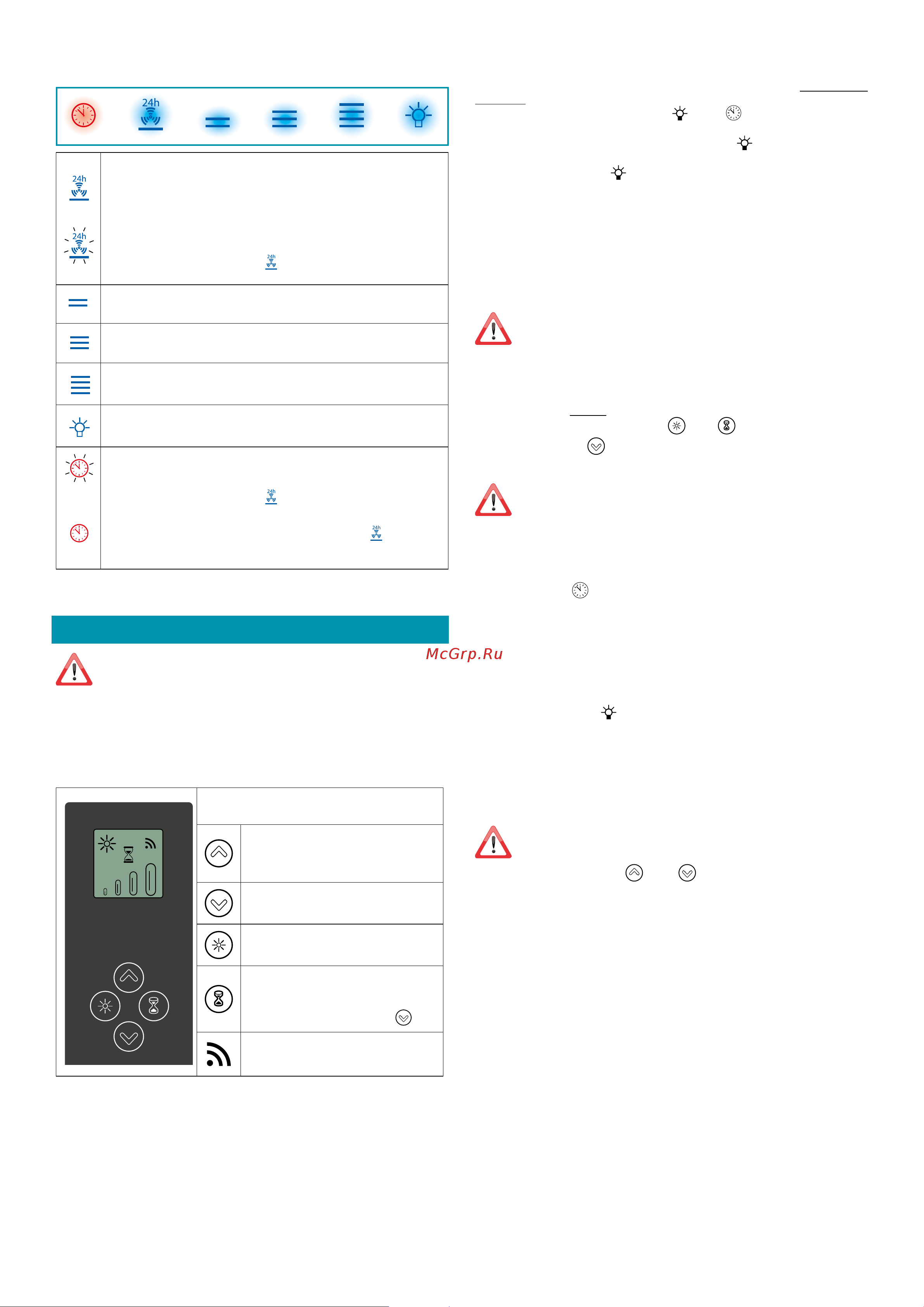

ZESTAW PRZYCISKÓW TOUCH (GRUPPO INCASSO MURANO)
ON/OFF (LED zapalona światłem ciągłym)
Włączenie/wyłączenie silnika i Prędk1
ON/OFF (kontrolka LED miga)
Naciśnięcie przez ponad 3 sekundy powoduje aktywację cyklu 24h (1h ON ->
3h OFF -> 1h ON) Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka
LED), jeśli:
- Zostanie wyłączony silnik (przycisk
).
- Po 24h.
Aktywacja Prędkości 2
Aktywacja Prędkości 3
Aktywacja Prędkości 4 tylko przez kilka minut, po czym uruchomiona
zostaje prędkość 3.
Włączenie/wyłączenie światła
TIMER (czerwona kontrolka LED miga)
Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- Zostanie wyłączony silnik (przycisk
).
- Zostaje zmieniona prędkość.
ALARM FILTRÓW (wyłączona czerwona kontrolka LED
)
Konserwacja ltrów przeciwtłuszczowych po około 30 godzinach użytkowania.
Naciskać przez 3 sekundy, aby wyzerować licznik.
KORZYSTANIE Z SYSTEMU ZDALNEGO STEROWANIA
OSTRZEŻENIA!:
Umieścić okap z dala od źródeł fal magnetycznych (np. kuchenek mikrofalowych),
które mogą zakłócić działanie pilota i układu elektronicznego okapu.
Maksymalna odległość działania systemu wynosi 5 metrów i ewentualnie może być mniejsza
w przypadku obecności zakłóceń elektromagnetycznych.
System zdalnego sterowania pracuje z częstotliwością 433,92MHz.
System zdalnego sterowania składa się z dwóch części:
- odbiornika wbudowanego w okap;
- nadajnika (pilota) pokazanego na rysunku.
OPIS PRZYCISKÓW STERUJĄCYCH NADAJNI-
KA (PILOTA)
UP
Włączenie silnika i zwiększenie prędkości od
1 do 4. Czwarta prędkość jest włączona tylko
przez kilka minut.
DOWN
Zmniejszenie prędkości i wyłączenie silnika
Oświetlenie ON-OFF
TIMER ON: Automatyczne wyłączenie silni-
ka po 15 minutach.
Funkcja wyłącza się automatycznie w przy-
padku wyłączenia silnika (przycisk
)
Włączona transmisja polecenia sterują-
cego
System zdalnego sterowania jest opcjonalny w przypadku ZESPOŁU DO ZABUDOWY i A+.
W przypadku jego nabycia postępować zgodnie z niżej opisaną procedurą.
W przypadku ZESPOŁU DO ZABUDOWY MURANO opuścić procedurę aktywacji.
PROCEDURA AKTYWACJI (w przypadku ZESPOŁU DO ZABUDOWY i A+)
Przed użyciem systemu zdalnego sterowania, wykonać następującą procedurę w zestawie przyci-
sków okapu:
• Nacisnąć jednocześnie przyciski OŚWIETLENIE (
) i TIMER ( ) , aż wszystkie kontrolki LED za-
czną migać.
• Zwolnić oba przyciski i nacisnąć jeszcze przycisk OŚWIETLENIE (
), aż zapalą się wszystkie kon-
trolki LED.
• Zwolnić przycisk OŚWIETLENIE (
): obecnie odbiornik jest aktywny.
Ta procedura służy również do dezaktywacji odbiornika.
ZMIANA KODU PILOTA
W przypadku tylko jednego pilota przejść bezpośrednio do punktu 2.
W przypadku obecności wielu pilotów w tym samym pomieszczeniu można wygenerować nowy kod
za pomocą następującej procedury.
Przed wykonaniem procedury odciąć zasilanie w okapie.
1 GENEROWANIE NOWEGO KODU
Procedurę wykonuje się w pilocie.
• Nacisnąć jednocześnie przyciski OŚWIETLENIE
i TIMER , aż zacznie migać wyświetlacz.
• Nacisnąć przycisk DOWN
w pilocie: zapisanie w pamięci nowego kodu zostaje potwierdzone
3 krótkimi mignięciami wyświetlacza. Nowy kod zastępuje i powoduje skasowanie poprzedniego
kodu fabrycznego.
Podłączyć okap do sieci elektrycznej i sprawdzić, czy światła i silnik są wyłączone.
2A POWIĄZANIE PILOTA Z OKAPEM
Z ZESTAWEM PRZYCISKÓW ELEKTRONICZNYCH
nacisnąć przycisk TIMER (
) w zestawie przycisków okapu przez 2 sekundy:
czerwona kontrolka LED zapala się.
w ciągu 10 sekund nacisnąć dowolny przycisk w pilocie.
2B POWIĄZANIE PILOTA Z OKAPEM
Z ZESTAWEM PRZYCISKÓW TOUCH
nacisnąć przycisk OŚWIETLENIE (
) w zestawie przycisków okapu przez 2 sekundy:
czerwona kontrolka LED zapala się.
w ciągu 10 sekund nacisnąć dowolny przycisk w pilocie.
PRZYWRÓCENIE KODU FABRYCZNEGO
procedurę należy wykonać w przypadku odstąpienia okapu.
Przed wykonaniem procedury odciąć zasilanie w okapie.
• Nacisnąć jednocześnie przyciski UP
i DOWN w pilocie przez ponad 5 sekund: przywróce-
nie kodu fabrycznego zostaje potwierdzone trzema krótkimi mignięciami wyświetlacza.
• Podłączyć okap do sieci elektrycznej.
• Wykonać procedurę powiązania okapu i pilota zgodnie z opisem w punkcie 2.
