![Вязьма Л12-221 [40/42] Рис](/img/pdf.png)
Вязьма Л12-221 [40/42] Рис
![Вязьма Л12-221 [40/42] Рис](/views2/2006172/page40/bg28.png)

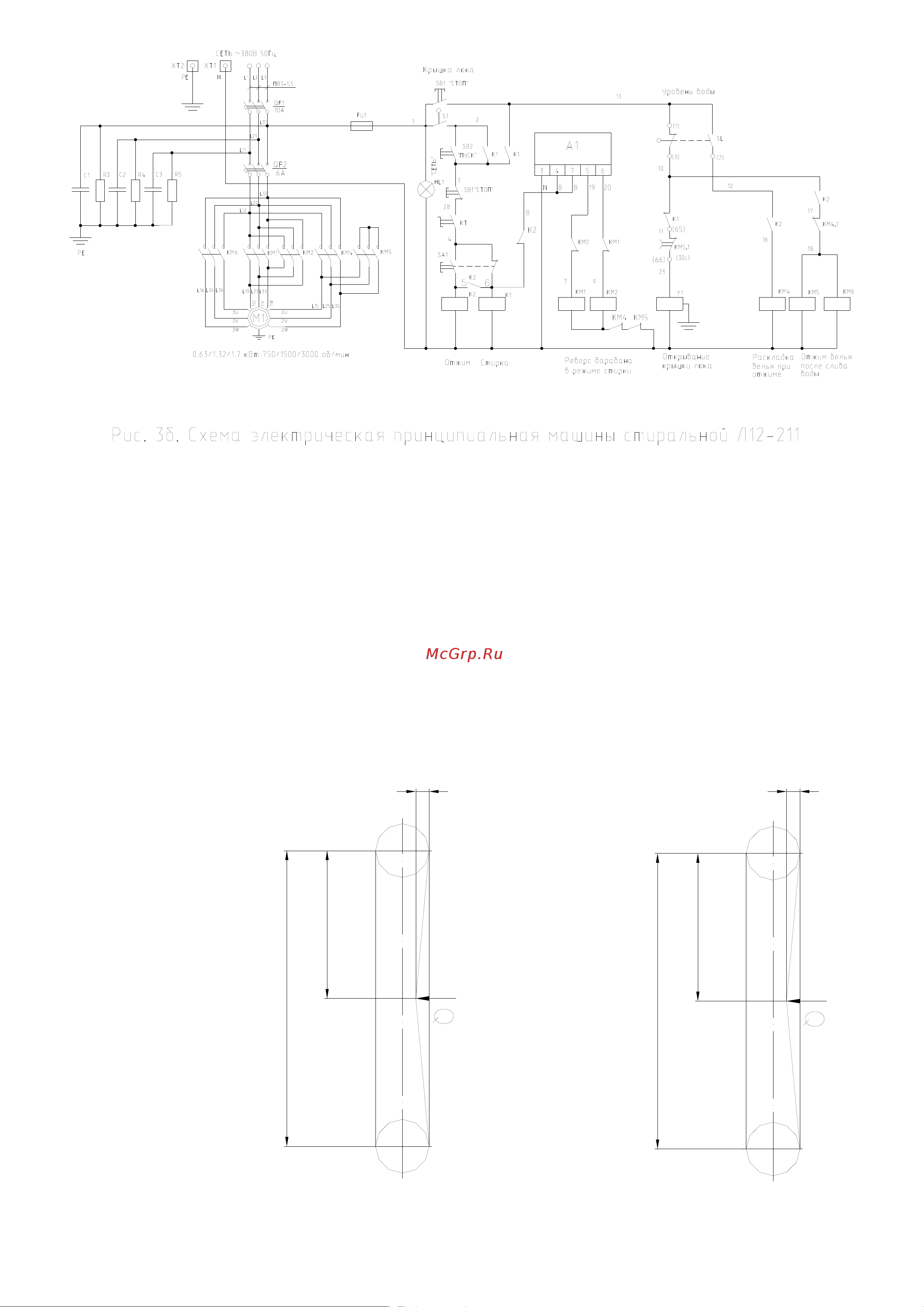

Рис.6
Схема натяжения ремней
электродвигателя
Схема натяжения ремней
внутреннего барабана
Прогиб ветви одного ремня должен быть 5±1мм
при усилии Q=1.8±0.1кГ для нового ремня и
Q=1.3±0.1кГ для приработанного ремня.
Прогиб ветви одного ремня должен быть 5±1мм
при усилии Q=3.1±0.1кГ для нового ремня и
Q=2.3±0.1кГ для приработанного ремня.
55
353
353
176.5
176.5
40
Содержание
- Машина стиральная л12 1
- Руководство по эксплуатации 1
- Комплект зип поставляется за отдельную плату 2
- Назначение стиральных машин 3
- Норма 3
- Технические характеристики 2 основные технические данные табл 3
- Норма 4
- Требования к подводящим коммуникациям 4
- Характеристика подшипников качения табл рис 4
- Характеристика ремней табл 5
- Характеристика уплотнений табл 4 5
- Характеристика электрооборудования табл 5 5
- Сведения о содержании серебра в изделии табл 7
- Таблица 6 7
- Комплектность 3 комплект поставки табл 8
- Описание конструкци 8
- Устройство и принцип работы 4 состав машины табл и рис 8
- Описание работы электрической схемы рис и табл 9
- Устройство и работа составных часте 10
- Категорически запрещаетс 11
- Указания мер безопасности 11
- Подготовка изделия к работе 6 порядок установки 12
- Проверка технического состояния 13
- Перечень основных проверок технического состояния 14
- Порядок работы 15
- Техническое обслуживание 18
- Ежеквартально 19
- Отсутствие накипи и ржавчины свободный проход жидкости 19
- Произвести очистку и промывку водосборника и трубопровода дренажной системы уплотнения вала 19
- Произвести продувку промывку и очистку трубопроводов и расширительных бачков датчиков уровня 19
- Возможные неисправности и способы их устранения табл 12 20
- Указания по текущему ремонту 23
- М п начальник отк ______________ ___________________ 24
- Гарантии изготовителя 25
- Сведения о рекламациях табл 3 26
- Консервация упаковка и транспортировка 27
- Требования к учету отказов 30
- Учет неисправностей при эксплуатации табл 7 31
- Учет проведенных ремонтов изделия и его составных частей табл 0 таблица 20 34
- Г вязьма ул 25 октября 37 36
- На машину стиральную __ зав 36
- Наш адрес 36
- Оао вмз 36
- Приложение 2 36
- Сервисная карта 36
- Смоленская обл 36
- Уважаемые дамы и господа 36
- Рис схема кинематическая 38
- Рис 40
- Л12 211 111 с паровым обогревом 41
- Л12 221 121 с электроклапанами 41
- Л12 221 121 с электрообогревом 41
- Рис монтажный чертеж 41
- Фундамент л12 211 111 с паровым обогревом с электроклапанами 41
